S型压力继电器

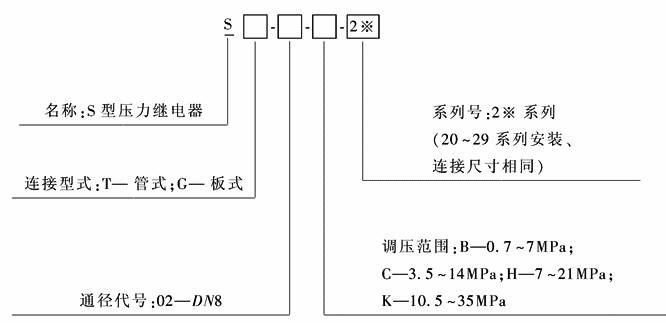

型号意义：

技术规格

型   号

ST-02-*-20

SG-02-*-20

微型开关参数

负载条件

交流电压

直流电压

最大工作压力/MPa

35

35

常闭接点

常开接点

阻抗负载

125V，15A或250V，15A

125V，0.5A或250V，0.25A

介质粘度/m²·s^-1

(15～400)×10^-6

感应负载

125V，4.5A或250V，3A

125V，2.5A或250V，1.5A

125V，0.5A或250V，0.03A

介质温度/℃

-20～70

电动机，白炽电灯，电磁铁负载

—

质量/kg

4.5

4.5

注：生产厂为榆次油研液压公司。

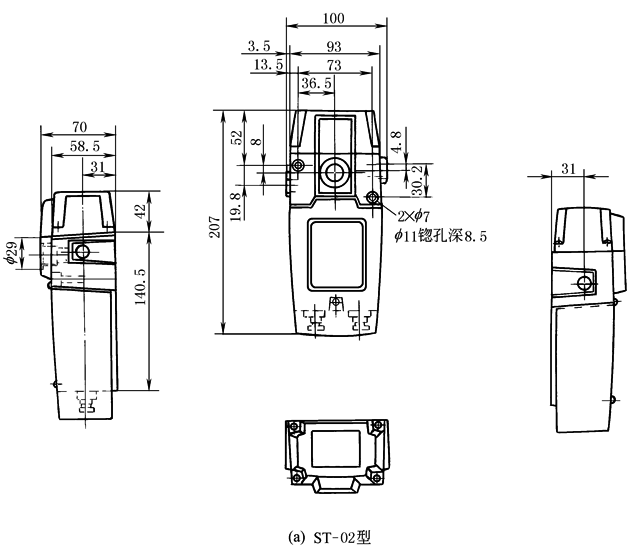

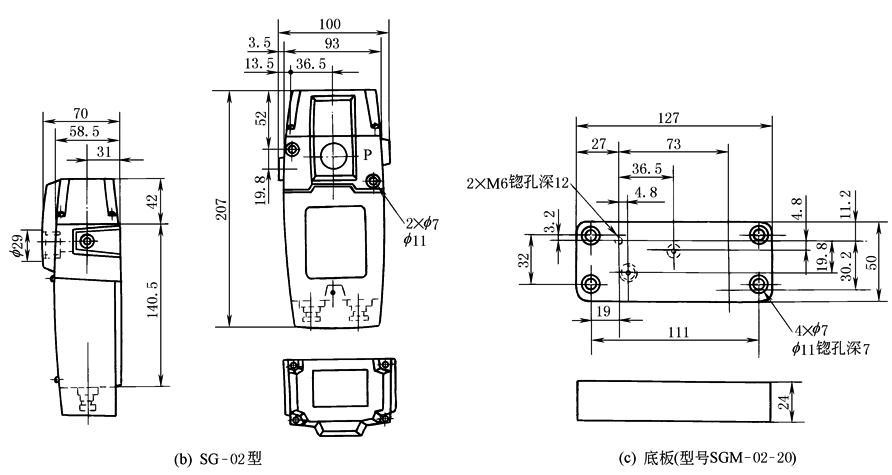

图  S﹡-02型压力继电器外形及连接尺寸
