HED型压力继电器

压力继电器是将某一定值的液体压力信号转变为电气信号的元件。HED1、4型压力继电器为柱塞式结构，当作用在柱塞上的液体压力达到弹簧调定值时，柱塞产生位移，使推杆压缩弹簧，并压下微动开关，发出电信号，使电器元件动作，实现回路自动程序控制和安全保护

HED2、3型压力继电器是弹簧管式结构，弹簧管在压力油作用下产生变形，通过杠杆压下微动开关，发出电信号，使电器元件动作，以实现回路的自动程序控制和安全保护

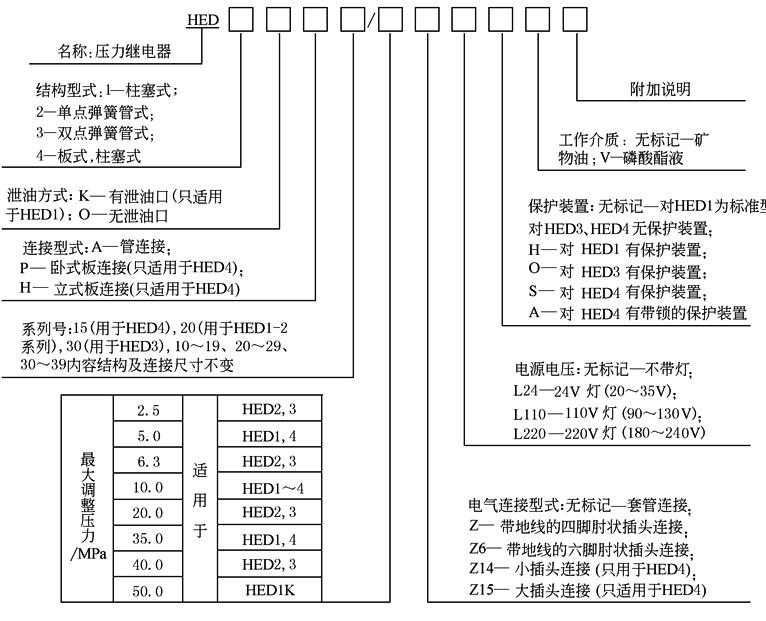

型号意义：

技术规格

型  号

额定压力

/MPa

最高工作压力

(短时间)/MPa

复原压力/MPa

动作压力/MPa

切换频率

/(次/min)

切换精度

最低

最高

最低

最高

HED1K

10.0

60.0

0.3

9.2

0.6

10

300

小于调压的

±2%

35.0

60

0.6

32.5

1

35

50.0

60

1

46.5

2

50

HED1O

5

5

0.2

4.5

0.35

5

50

小于调压的

±1%

10

35

0.3

8.2

0.8

10

35

35

0.6

29.5

2

35

HED2O

2.5

3

0.15

2.5

0.25

2.55

30

小于调压的

±1%

6.3

7

0.4

6.3

0.5

6.4

10

11

0.6

10

0.75

10.15

20

21

1

20

1.4

20.4

40

42

2

40

2.6

40.6

HED3O

2.5

3

0.15

2.5

0.25

2.6

30

小于调压的

±1%

6.3

7

0.4

6.3

0.6

6.5

10

11

0.6

10

0.9

10.3

20

21

1

20

1.8

20.8

40

42

2

40

3.2

41.2

HED4O

5

10

0.2

4.6

0.4

5

20

小于调压的

±1%

10

35

0.3

8.9

0.8

10

35

35

0.6

32.2

2

35

注：生产厂为北京华德液压集团液压阀分公司。

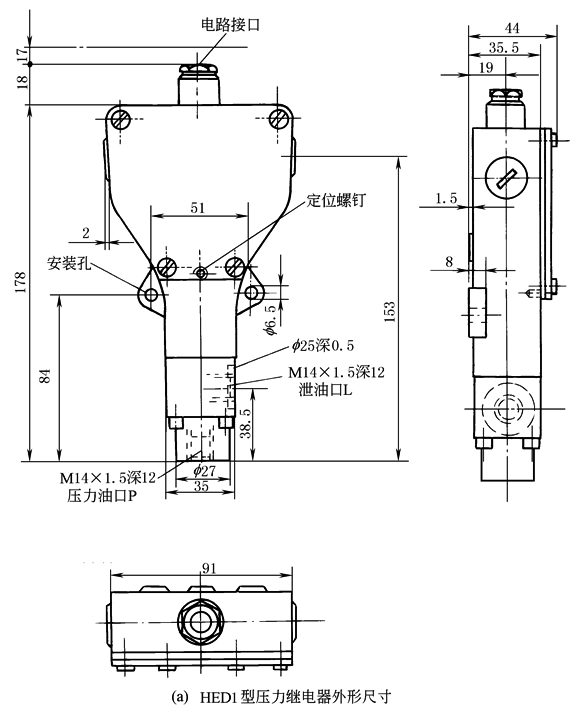

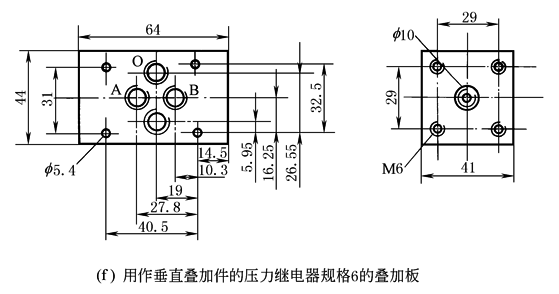

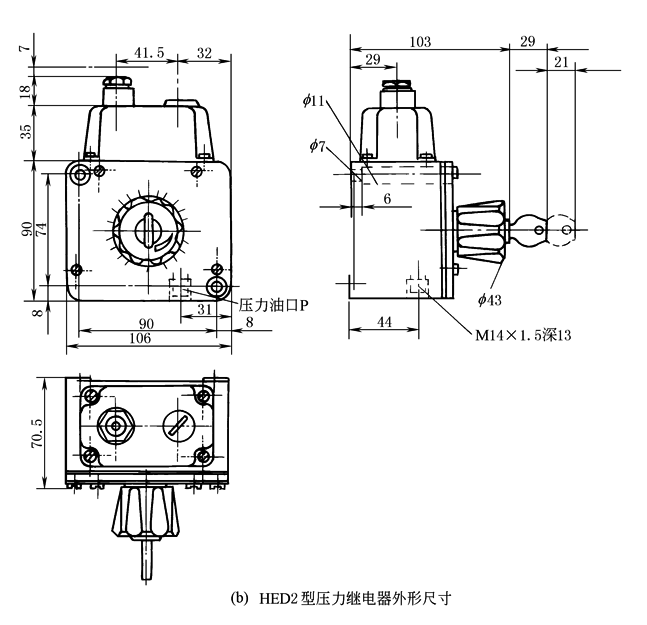

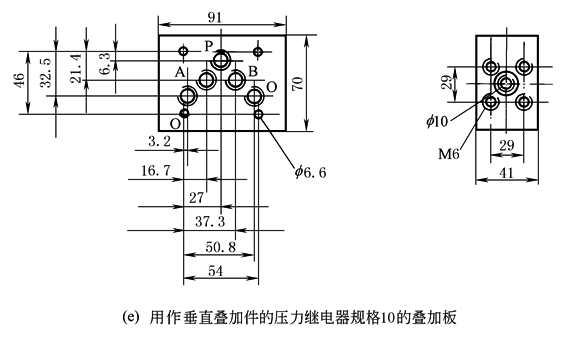

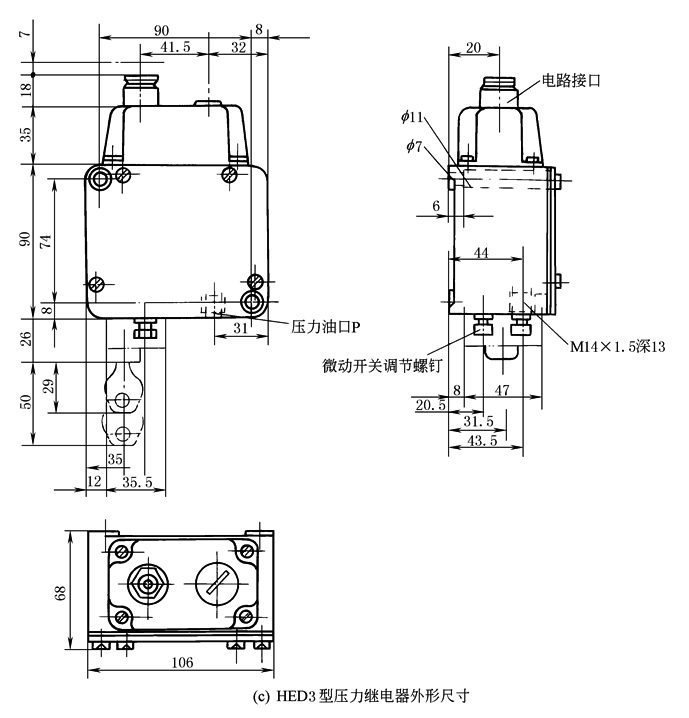

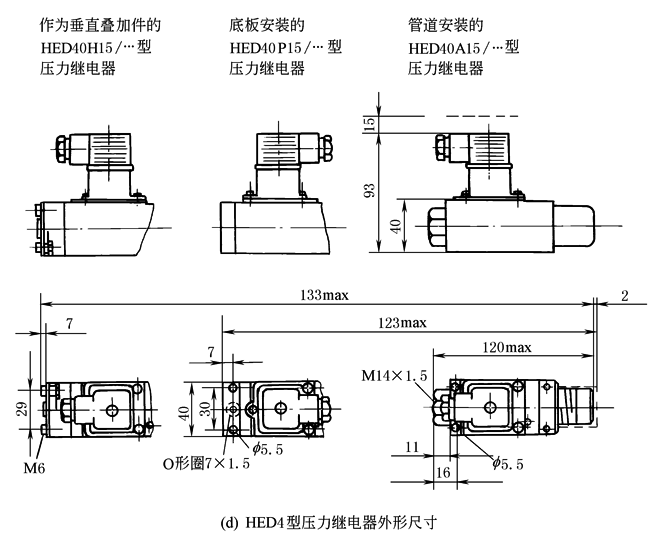

外形尺寸
