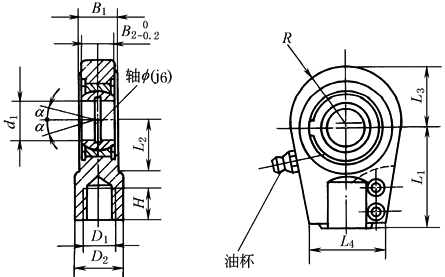

扁头的结构尺寸

mm

缸体内

径D

40

50

63

80

100

125

140

160

180

200

220

250

280

320

360

400

d₁

25

30

35

40

50

60

70

80

90

100

110

110

120

140

160

180

D₁

A型

M16×

1.5

M22×

1.5

M30×

2

M36×

2

M48×

2

M56×

2

M72×

3

M80×

3

M100

×3

M110

×3

M125

×4

M125

×4

M140

×4

M160

×4

M180

×4

M200

×4

B型

M16×

1.5

M22×

1.5

M28×

1.5

M35×

1.5

M45×

1.5

M58×

1.5

M65×

1.5

M80×

2

M100

×2

M110

×2

M120

×3

M120

×3

M130

×3

C型

M18×

2

M24×

2

M30×

2

M39×

3

M50×

3

M64×

3

M80×

3

M90×

3

M100

×3

M110

×4

M120

×4

M120

×4

M150

×4

M160

×4

M180

×4

M200

×4

D₂

28

35

44

55

70

90

105

125

150

170

180

180

210

230

260

280

H

A型

23

31

41

51

64

76

86

96

113

113

126

126

141

165

185

205

B型

17

23

29

36

46

59

66

81

101

111

121

121

131

C型

31

36

46

56

76

96

111

121

141

151

161

161

191

205

225

265

B₁

23

28

30

35

40

50

55

60

65

70

80

80

90

110

120

130

B₂

20

22

25

30

35

45

50

55

60

65

70

70

85

90

105

105

L₂

A型

55

70

85

100

125

150

170

185

220

235

265

265

310

370

420

480

B型

50

60

70

85

105

130

150

170

210

235

265

265

310

C型

65

75

90

105

135

170

195

210

250

275

300

300

360

420

460

520

L₁

27

33

38

45

55

65

75

80

90

105

115

115

140

160

180

200

L₃

30

34

42

50

63

70

83

95

113

125

142.5

142.5

180

200

230

260

L₄

A型

44

50

60

74

86

112

120

140

160

170

192

192

210

250

280

310

B型

40

44

54

70

84

108

114

132

152

170

192

192

204

C型

48

54

66

78

90

118

130

152

162

172

194

194

230

250

280

310

R

28

32

39

47

58

65

77

88

103

115

132.5

132.5

170

190

215

245

α

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

6°

螺钉紧固

力矩/N·m

9

20

40

80

80

160

160

300

300

300

500

500

500

1000

1000

1800

注：1.表中A、B、C型扁头可分别与活塞杆端为Ⅰ、Ⅱ、Ⅲ型螺纹相配。

2.当选用C型扁头时，可在扁头与活塞杆端螺纹连接处加扁螺母作适量调整。
