带位移传感器的CD/CG250系列液压缸

由武汉油缸厂在重载液压缸基础上设计､研制的带位移传感器的液压缸，可以在所选用的行程范围内，在任意位置输出精确的控制信号，是可以在各种生产线上进行程序控制的液压缸

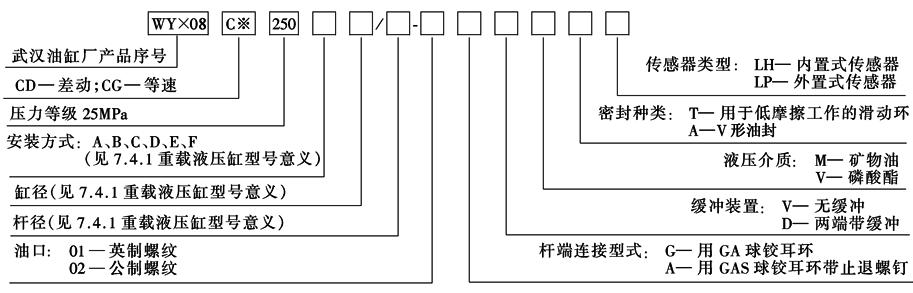

(1)型号意义

(2)技术参数

表1

额定压力

25MPa

使用温度

-20～80℃

非线性

0.05mm

重复性

0.002mm

最高工作压力

37.5MPa

最大速度

1m/s

滞后

＜0.02mm

电源

24VDC

最低启动压力

＜0.2MPa

工作介质

矿物油、水-乙二醇等

输出

测量电路的脉冲时间

传感器性能

安装位置

任意

测量范围/mm

25～3650

分辨率

0.1mm

接头选型

D60接头

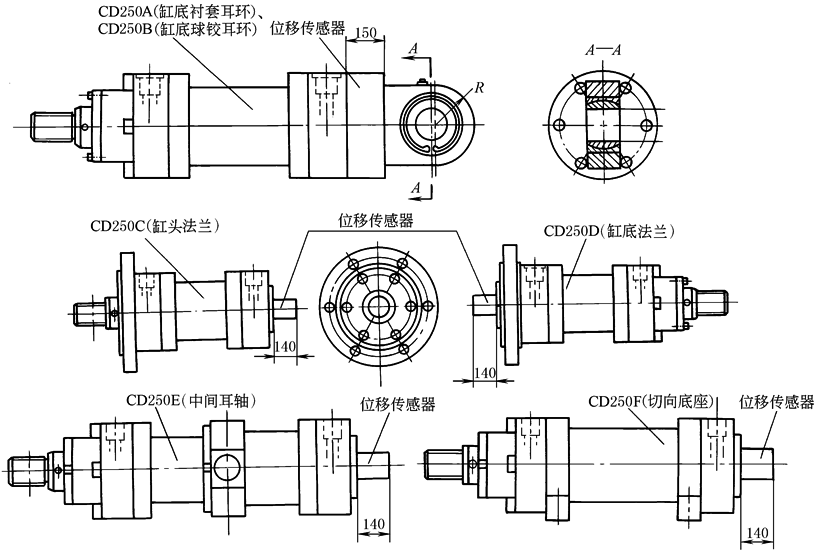

(3)外形尺寸

外形尺寸见前述CD250

(4)行程及产品质量

带位移传感器CD、CG液压缸的许用行程

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

安装方式

活塞杆直径

缸　　　　　径

40

50

63

80

100

125

140

160

180

200

220

250

280

320

150(装传感器尺寸)

A、B型缸

底耳环

A

40

140

210

280

360

465

795

840

885

1065

1205

1445

1630

1710

B

225

335

435

545

695

960

1055

1095

1260

1445

1730

1965

2150

2215

140(装传感器尺寸)

C型缸

头法兰

A

445

740

990

1235

1520

1915

2905

3120

3330

3890

4440

5155

5825

6205

B

965

1295

1615

1990

2480

3310

3640

3835

4390

5920

6630

7305

7635

4975

D型缸

底法兰

A

120

265

375

505

610

785

1260

1350

1430

1700

1930

2280

2575

2730

B

380

545

690

885

1095

1480

1630

1705

1965

2240

2675

3020

3310

3445

E型中间

耳轴

A

445

740

990

1235

1520

1915

2905

3120

3330

3890

4440

5155

5825

6205

B

965

1295

1615

1990

2480

3310

3640

3835

4390

4975

5920

6630

7305

7635

F型切

向底座

A

135

265

375

480

600

760

1210

1295

1370

1625

1850

2180

2460

2600

B

380

530

670

835

1050

1415

1560

1630

1875

2135

2550

2875

3155

3270

注：许用行程栏中A、B表示活塞杆的两种不同的直径。

表3　　　　　　　　　　　　　　　　　　　　　　　产品重量m＝X+Y×行程　　　　　　　　　　　　　　　　　　　　　　　　kg

安装方式

系数

缸　　　　径

40

50

63

80

100

125

140

160

180

200

220

250

280

320

A、B型

X

5

7.5

13

18

34

76

99

163

229

275

417

571

712

1096

Y

A

0.011

0.015

0.020

0.030

0.050

0.078

0.105

0.136

0.170

0.220

0.262

0.346

0.387

0.510

B

0.015

0.019

0.024

0.039

0.060

0.092

0.122

0.156

0.192

0.246

0.299

0.387

0.434

0.562

C、D型

X

9

13

22

26

48

95

120

212

273

334

485

643

784

1263

Y

A

0.011

0.015

0.020

0.030

0.050

0.078

0.105

0.136

0.170

0.220

0.262

0.346

0.387

0.510

B

0.015

0.019

0.024

0.039

0.060

0.092

0.122

0.156

0.192

0.246

0.299

0.387

0.434

0.562

E型

X

8

11

20

23

40

90

122

187

275

322

501

658

845

1274

Y

A

0.013

0.019

0.028

0.042

0.069

0.108

0.155

0.197

0.244

0.316

0.383

0.507

0.587

0.757

B

0.010

0.027

0.036

0.058

0.090

0.142

0.183

0.230

0.288

0.366

0.457

0.587

0.680

0.860

F型

X

7

10

17.5

20

35

85

111

184

285

302

510

589

816

1171

Y

A

0.011

0.015

0.020

0.030

0.050

0.078

0.105

0.136

0.170

0.220

0.262

0.346

0.387

0.510

B

0.015

0.019

0.024

0.039

0.060

0.092

0.122

0.156

0.192

0.246

0.299

0.387

0.434

0.562

注：行程的单位以mm计。
