CDH2/CGH2、CDH3/CGH3系列液压缸

CDH2系列单活塞杆液压缸和CGH2系列双活塞杆液压缸的公称压力均为25MPa，活塞直径f50～500mm，行程可至6m。CDH2液压缸有缸底平吊环､缸底铰接吊环､缸底圆法兰､缸头圆法兰､中间耳轴､底座等多种安装方式；CGH2液压缸只有后三种安装方式。活塞杆表面镀硬铬或陶瓷涂层。密封型式可根据液压油液的种类和要求的摩擦因数不同进行选择。另外，还可根据需要选择位置测量､模拟或数字输出､耳轴位置或活塞杆延长等

CDH2/CGH2(RD/E/C17334/01·96)液压缸由博世力士乐(常州)有限公司生产。CDH2/CGH2系列液压缸外形尺寸见生产厂产品样本，技术参数见下表1、下表2

表1　　　　　　　　　　　　　　　　　　　　　　　　技术性能

工作压力

CDH2/CGH2系列

公称压力：25MPa

静压检验压力：37.5MPa

工作压力大于公称压力时请询问

安装位置

任意

活塞速度

0.5m/s(取决于连接油口尺寸大小)

工

作

介

质

品种

矿物油按DIN51524(HL，HLP)；磷酸酯(HFD-R；仅适用于密封型式“C”-20～50℃)；HFA(5～55℃)；水-乙二醇HFC

温度

-20～80℃

运动粘度

2.8～380mm²/s

清洁度

液压油最大允许清洁按NAS1638等级10。建议采用最低过滤比为β₁₀＞75的过滤网

产品标准

液压缸的安装连接尺寸和安装方式符合DIN25333，ISO6022和CETOPRP73H的标准

产品检验

每个液压缸都按照力士乐标准进行检验

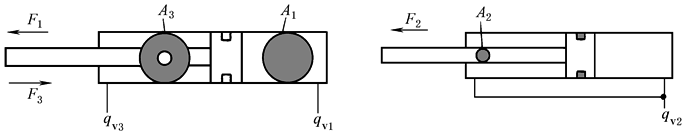

表2　　　　　　　　　　　　　　　　　CDH2/CGH2液压缸的力、面积、流量

活塞直径

AL

/mm

活塞杆直径

MM

/mm

面积比

j

(A₁/A₃)

面积

在25MPa时的力^①

在0.1m/s^②时的流量

活塞

活塞杆

环形

推力

差动

拉力

杆伸出

杆差动伸出

杆缩回

A₁

/cm²

A₂

/cm²

A₃

/cm²

F₁

/kN

F₂

/kN

F₃

/kN

q_v1

/L·min^-1

q_v2

/L·min^-1

q_v3

/L·min^-1

50

32

36

1.69

2.08

19.63

8.04

10.18

11.59

9.45

49.10

20.12

25.45

28.98

23.65

11.8

4.8

6.1

7.0

5.7

63

40

45

1.67

2.04

31.17

12.56

15.90

18.61

15.27

77.90

31.38

39.75

46.52

38.15

18.7

7.5

9.5

11.2

9.2

80

50

56

1.64

1.96

50.26

19.63

24.63

30.63

25.63

125.65

49.07

61.55

76.58

64.10

30.2

11.8

14.8

18.4

15.4

100

63

70

1.66

1.96

78.54

31.16

38.48

47.38

40.06

196.35

77.93

96.20

118.42

100.15

47.1

18.7

23.1

28.4

24.0

125

80

90

1.69

2.08

122.72

50.24

63.62

72.48

59.10

306.75

125.62

159.05

181.13

147.70

73.6

30.14

38.2

43.46

35.4

140

90

100

1.70

2.04

153.94

63.62

78.54

90.32

75.40

384.75

159.05

196.35

225.70

188.40

92.4

38.2

47.1

54.2

45.3

160

100

110

1.64

1.90

201.06

78.54

95.06

122.50

106.00

502.50

196.35

237.65

306.15

264.85

120.6

47.1

57.0

73.5

63.6

180

110

125

1.60

1.93

254.47

95.06

122.72

159.43

131.75

636.17

237.65

306.80

398.52

329.37

152.7

57.0

73.6

95.7

79.1

200

125

140

1.64

1.96

314.16

122.72

153.96

191.44

160.20

785.25

306.80

384.90

478.45

400.35

188.5

73.6

92.4

114.9

96.1

250

160

180

1.72

2.11

499.8

201.0

254.4

289.8

236.4

1227.2

502.7

636.2

724.5

590.0

294.5

120.7

152.7

173.8

141.8

320

200

220

1.64

1.90

804.2

314.1

380.1

490.1

424.2

2010.6

785.4

950.3

1225.2

1060.3

482.5

188.5

228.1

294.0

254.4

400

250

280

1.64

1.96

1256.6

490.8

615.7

765.8

640.9

3141.6

1227.2

1539.4

1914.4

1602.2

754.0

294.6

369.5

459.4

384.5

500

320

360

1.69

2.08

1963.4

804.2

1017.8

1159.2

945.6

4908.7

2010.6

2544.7

2898.1

2364.0

1178.0

482.5

610.8

695.5

567.2

① 理论力数值(不考虑效率)。

② 活塞运动速度。
