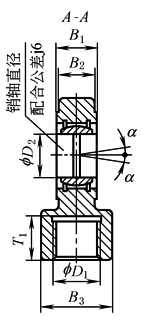

GAK型球铰耳环(带锁紧螺钉)

CD250

CG250

活塞

直径

CD350

CG350

活塞

直径

型号

件号

B₃

D₁

D₂

L₁

L₂

L₃

L₄

R

T₁

CD250、CG250

锁紧螺钉

CD350、CG350

锁紧螺钉

质量

/kg

螺钉

力矩

/N·m

α

螺钉

力矩

/N·m

α

40

GAK16

303162

23

20

28

M16×1.5

25

50

25

30

20

28

17

M6×16

9

8°

0.4

50

40

GAK22

303163

28

22

34

M22×1.5

30

60

30

34

22

32

23

M8×20

20

7°

M8×20

20

7°

0.7

63

50

GAK28

303164

30

25

44

M28×1.5

35

70

40

42

27

39

29

M8×20

20

7°

M10×25

40

7°

1.1

80

63

GAK35

303165

35

28

55

M35×1.5

40

85

45

50

35

47

36

M10×30

40

7°

M12×30

80

7°

2.0

100

80

GAK45

303166

40

35

70

M45×1.5

50

105

55

63

42

58

46

M12×35

80

7°

M12×30

80

7°

3.3

125

100

GAK58

303167

50

44

87

M58×1.5

60

130

65

70

54

65

59

M16×50

160

7°

M16×40

160

7°

5.5

140

125

GAK65

303168

55

49

93

M65×1.5

70

150

75

82

57

77

66

M16×50

160

6°

M16×40

160

6°

8.6

160

140

GAK80

303169

60

55

125

M80×2

80

170

80

95

66

88

81

M16×50

160

6°

M20×50

300

6°

12.2

180

160

GAK100

—

65

60

143

M100×2

90

210

90

113

76

103

101

M16×60

160

6°

M20×50

300

5°

21.5

200

180

GAK110

—

70

70

153

M110×2

100

235

105

125

85

115

111

M20×60

300

7°

M20×50

300

7°

27.5

220

200

GAK120

—

80

70

176

M120×3

110

265

115

142.5

96

132.5

125

M24×70

500

7°

M24×60

500

6°

40.7

250

220

GAK120

—

80

70

176

M120×3

110

265

115

142.5

96

132.5

125

M24×70

500

7°

M24×60

500

6°

40.7

280

250

GAK130

—

90

85

188

M130×3

120

310

140

180

102

170

135

M24×80

500

6°

M30×80

1000

6°

76.4

320

280

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

320

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—
