BMT系列摆线液压马达

BMT系列摆线液压马达

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

项　　目

类　　　　　　型

BMT160

BMT200

BMT250

BMT315

BMT400

BMT500

BMT630

BMT800

排量/mL·r-1

161.1

201.4

251.8

326.3

410.9

523.6

629.1

801.8

转速/r·min-1

额定

470

475

381

294

228

183

150

121

连续

614

615

495

380

302

237

196

154

断续

770

743

592

458

364

284

233

185

转矩/N·m

额定

379

471

582

758

896

1063

1156

1207

连续

471

589

727

962

1095

1245

1318

1464

断续

573

718

888

1154

1269

1409

1498

1520

峰值

669

838

1036

1346.3

1450.3

1643.8

1618.8

1665

输出功率/kW

额定

18.7

23.4

23.2

23.3

21.4

20.4

18.2

15.3

连续

27.7

34.9

34.5

34.9

31.2

28.8

25.3

22.2

断续

32

40

40

40

35

35

27.5

26.8

工作压差/MPa

额定

16

16

16

16

15

14

12

10.5

连续

20

20

20

20

18

16

14

12.5

断续

24

24

24

24

21

18

16

13

峰值

28

28

28

28

24

21

19

16

流量/L·min-1

额定

80

100

100

100

100

100

100

100

连续

100

125

125

125

125

125

125

125

断续

125

150

150

150

150

150

150

150

允许进油压力/MPa

额定

21

21

21

21

21

21

21

21

连续

21

21

21

21

21

21

21

21

断续

25

25

25

25

25

25

25

25

峰值

30

30

30

30

30

30

30

30

质量/kg

20

21

21

21

23

24

25

26

注：1.额定转速、转矩是指在额定流量、压力下的输出值。

2.连续值是指该排量马达可以连续工作的最大值。

3.断续值是指该排量马达在1min内工作6s的最大值。

4.峰值是指该排量马达在1min内工作0.6s的最大值。



型号

L

L1

L2

BMTW230

147

19

96

BMTW250

149

21

98

BMTW315

155

27

104

BMTW400

161

34

111

BMTW500

170

42

119

BMTW630

182

54

131

BMTW725

186

58

135

BMTW800

193

65

142

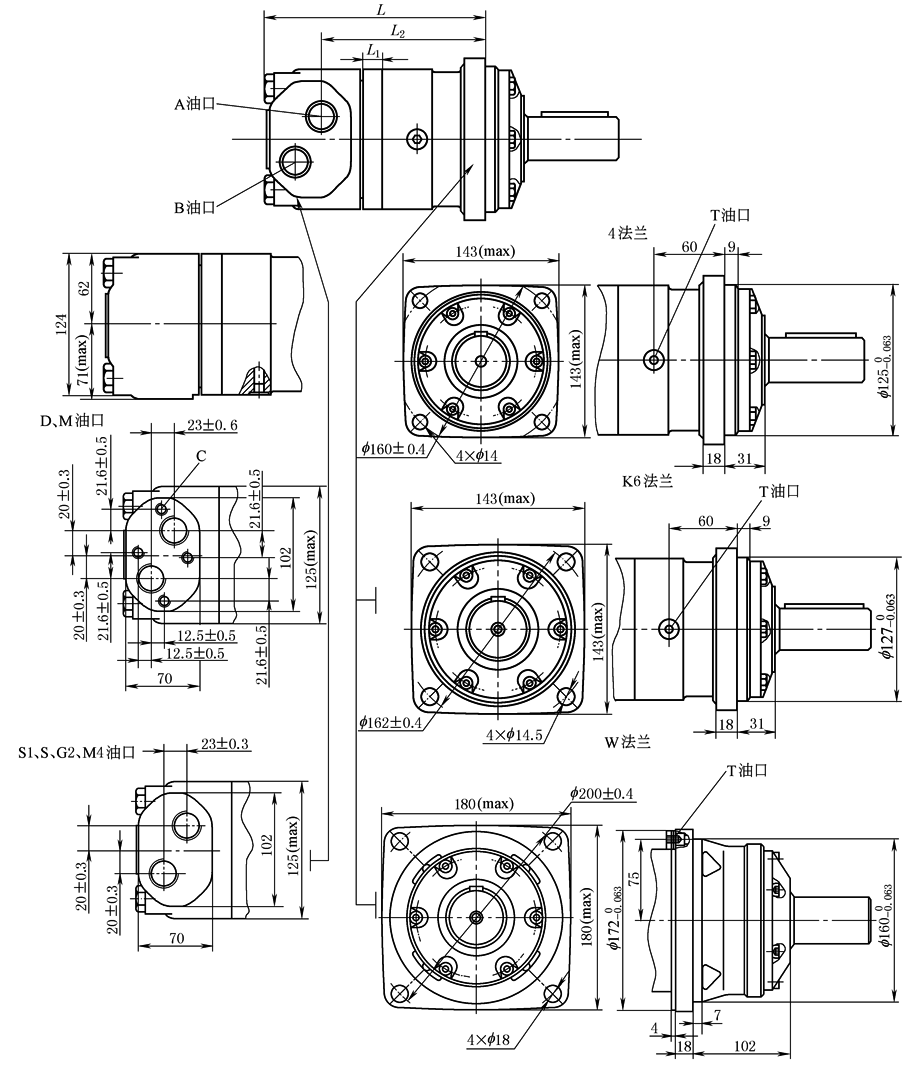

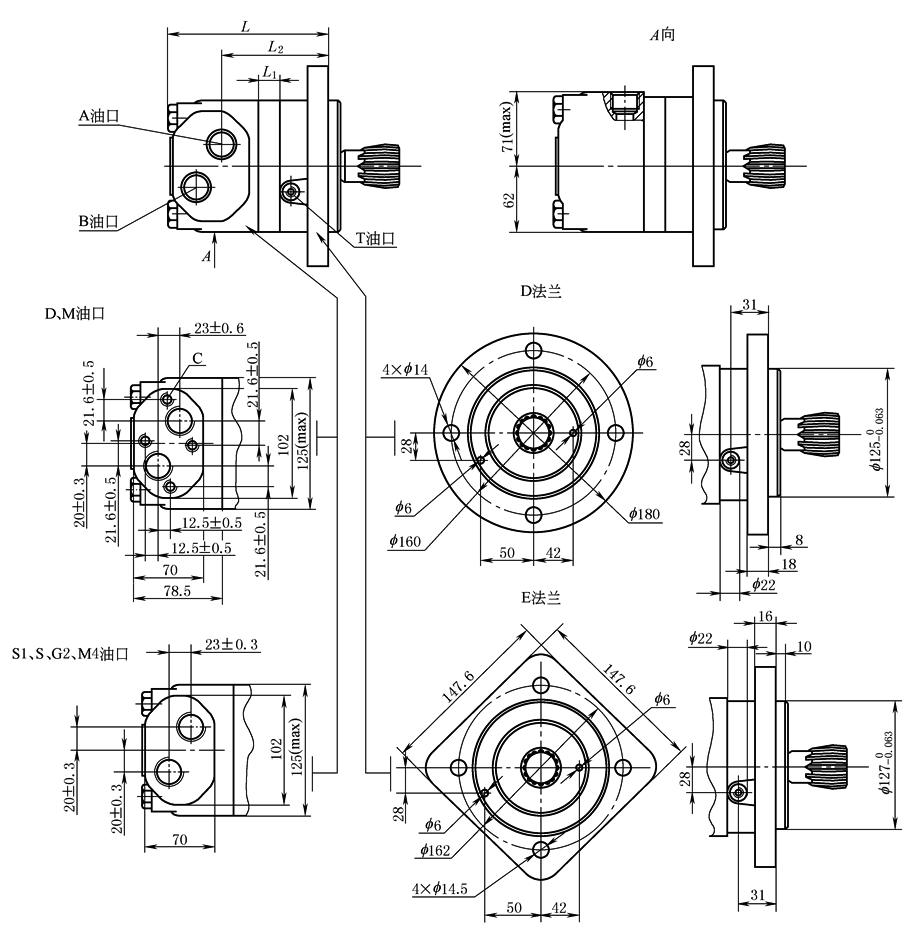

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

L

L1

L2

BMT230

213

19

161.5

BMT250

215

21

163.5

BMT315

221

27

169.5

BMT400

228

34

176.5

BMT500

236

42

184.5

BMT630

248

54

196.5

BMT725

252

58

200.5

BMT800

259

65

207.5
















连接

型式

代号

D

M

S

G2

M4

S1

P(A，B)

G3/4深18

M27×2深18

11/16-12UN深18

G3/4深18

M27×2深18

11/16-12UN深18

T

G1/4深12

M14×1.5深12

9/16-18UNF深12

G1/4深12

M14×1.5深12

7/16-20UNF深12

C

4×M10深10

4×M10深10

—

—

—

—

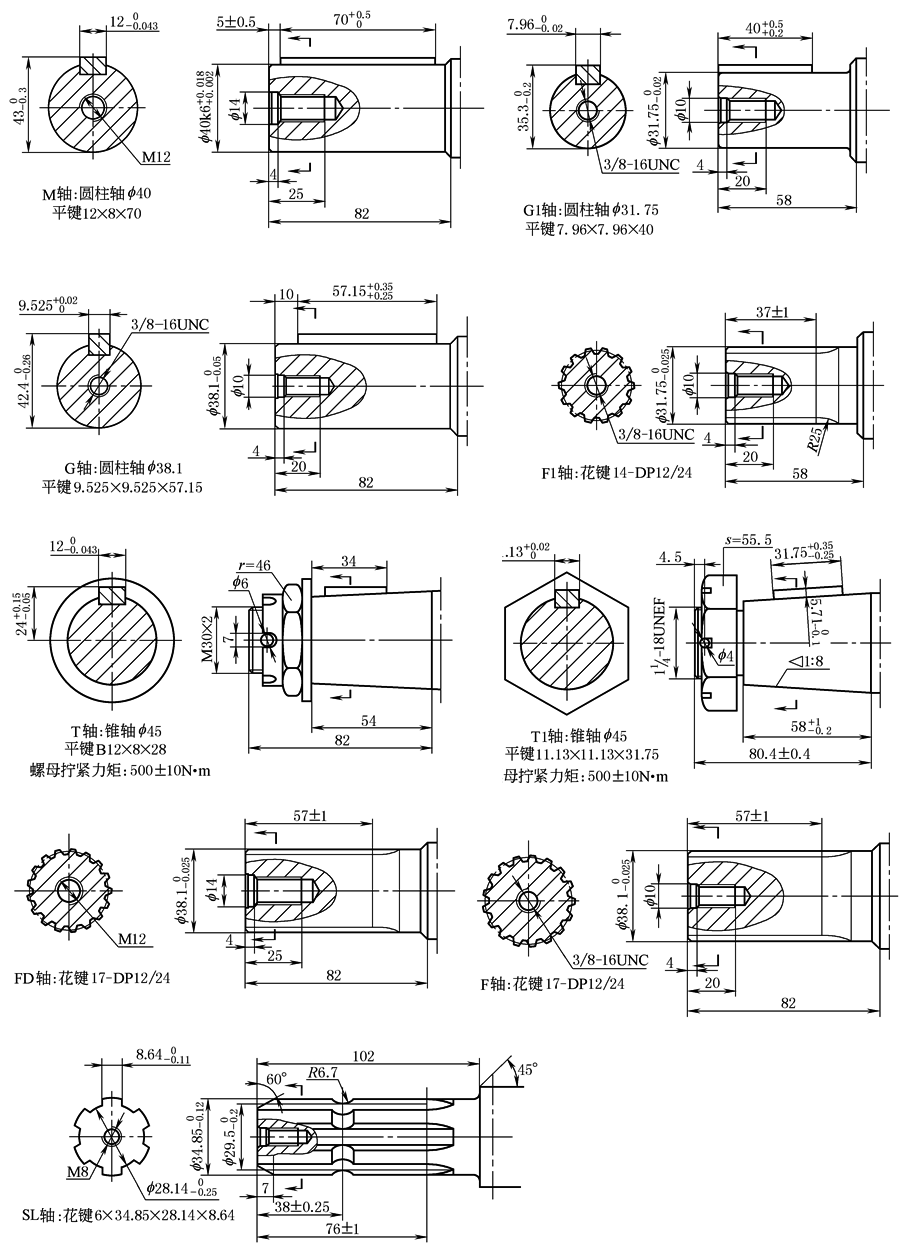

表3　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　轴伸连接尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm



表4　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　BMTS外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　mm

型号

L

L1

L2

BMTS160

157.5

20

107.5

BMTS200

162.5

25

112.5

BMTS250

168.5

31

118.5

BMTS315

177.5

40

127.5

BMTS400

187.5

50

137.5

BMTS500

200

62.5

150





连接型式

代　　　　　号

D

M

S

G2

M4

S1

P(A，B)

G3/4深18

M27×2深18

11/16-12UN深18

G3/4深18

M27×2深18

11/16-12UN深18

T

G1/4深12

M14×1.5深12

9/16-18UNF深12

G1/4深12

M14×1.5深12

7/16-20UNF深12

C

4×M10深10

4×M10深10

—

—

—

—

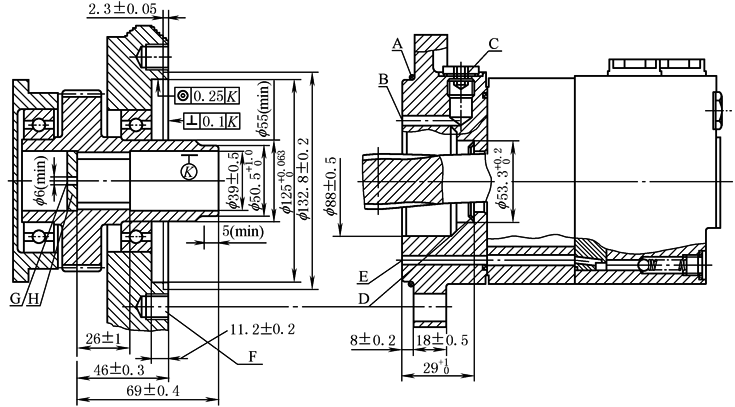

A—O形圈：125×3；B—外泄油通道；C—泄油口连接深12；D—锥形密封圈；E—内泄油通道；F—连接深18；G—回油孔；H—硬化挡板

用户内花键孔参数表



















材料硬度62±2HRC

渗层深0.7±0.2

齿 侧 配 合

数值

齿数

Z

12

径节

DP

12/24

压力角

α

30°

分度圆

D

��33.8656

大径

Dei

小径

Dii

齿槽宽

E

4.516±0.037
