GM5系列齿轮马达

GM5系列高压齿轮马达为三片式结构，主要由铝合金制造的前盖、中间体、后盖，合金钢制造的齿轮和铝合金制造的压力板等零部件组成。前、后盖内各压装两个DU轴承，DU材料使齿轮泵提高了寿命。压力板是径向和轴向压力补偿的主要元件，可以减轻轴承载荷和自动调节齿轮轴向间隙，从而有效地提高了齿轮马达的性能指标和工作可靠性

GM5系列齿轮马达有单旋向不带前轴承、双旋向不带前轴承和单旋向带前轴承、双旋向带前轴承四种结构型式，其中带前轴承的马达可以承受径向力和轴向力

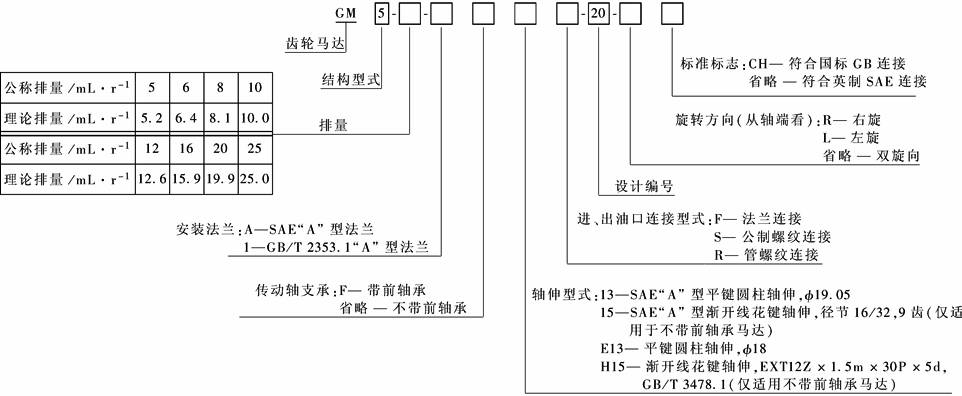

型号意义：

技术参数及外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　mm

项

目

型   号

理论排量

/mL·r^-1

额定压力/MPa

公称转速

/r·min^-1

最低转速

/r·min^-1

理论转矩(额定

压力)/N·m

质量/kg

单旋向

双旋向

单旋向

双旋向

单旋向

双旋向

单旋向

双旋向

带前轴承

不带前轴承

技

术

参

数

GM5-5

5.2

20

20

4000

4000

900

800

17

17

2.6

1.9

GM5-6

6.4

25

21

4000

4000

1000

700

25

21

2.7

2.0

GM5-8

8.1

25

21

4000

4000

1000

650

32

27

2.8

2.1

GM5-10

10.0

25

21

4000

4000

900

600

40

33

2.9

2.2

GM5-12

12.6

25

21

3600

3600

900

550

50

42

3.0

2.3

GM5-16

15.9

25

21

3300

3300

900

500

63

53

3.1

2.4

GM5-20

19.9

20

20

3100

3100

750

500

63

63

3.2

2.5

GM5-25

25.0

16

16

2800

3000

600

500

64

64

3.4

2.7

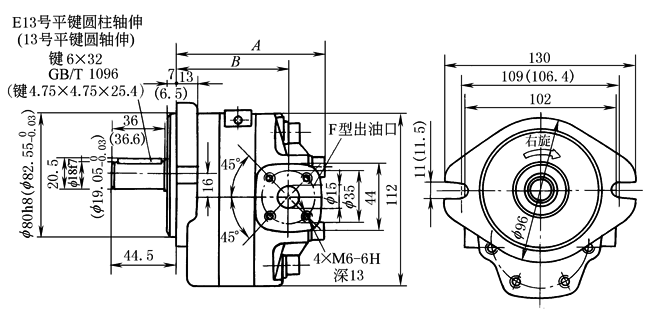

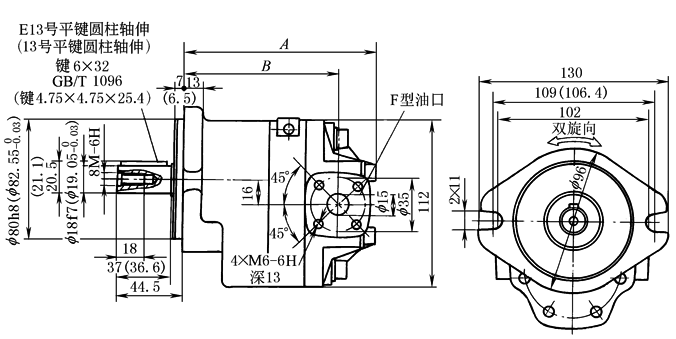

外

形

尺

寸

带

前

轴

承

型号

GM5-5

GM5-6

GM5-8

A

112.0

114.0

116.5

B

87.0

89.0

91.5

型号

GM5-10

GM5-12

GM5-16

A

119.5

123.5

128.5

B

94.5

98.5

103.5

型号

GM5-20

GM5-25

A

134.5

142.5

B

109.5

117.5

不

带

前

轴

承

型号

GM5-5

GM5-6

GM5-8

A

84.0

86.0

88.5

B

59.0

61.0

63.5

型号

GM5-10

GM5-12

GM5-16

A

91.5

95.5

100.5

B

66.5

70.5

75.5

型号

GM5-20

GM5-25

A

106.5

114.5

B

81.5

89.5
