A7V型斜轴式轴向变量柱塞泵

A※V斜轴式轴向柱塞泵（马达）的结构特点为：采用大压力角向心推力串联轴承组，主轴与缸体间通过连杆柱塞副中的连杆传递运动，采用双金属缸体，中心轴和球面配油盘使缸体自行定心，拨销带动配油盘在后盖弧形轨道上滑动改变缸体摆角实现变量。它与斜盘式轴向柱塞泵相比，具有柱塞侧向力小、缸体摆角较大、配油盘分布圆直径小、转速高、自吸能力强、耐冲击性能好、效率高、易于实现多种变量方式等优点

（1） A7V型斜轴式轴向变量柱塞泵

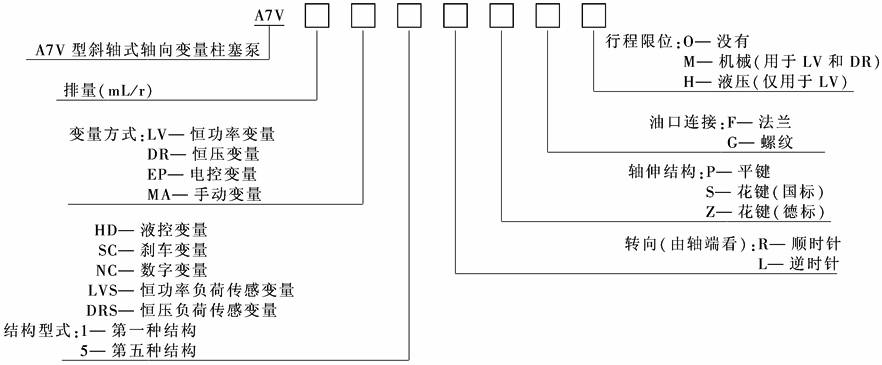

型号意义：

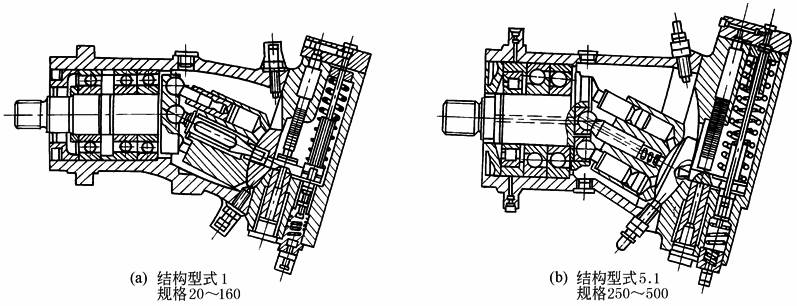

A7V型斜轴式轴向变量柱塞泵结构

注：1．结构型式1的特点是：高性能的旋转组件及球面配油盘，可实现自动对中，低转速，高效率；驱动轴能承受径向载荷；寿命长；低噪声级

2．结构型式5.1的特点是：具有提高技术数据后的新型高性能旋转组件及经过考验的球面配油盘；结构紧凑

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型 号

压力/MPa

排量/mL·r^-1

最高转速/r·min^-1

流量

(1450 r/mm)

/L·min^-1

功率

(35 MPa)

/kW

转矩

(35 MPa)

/N·m

质量

/kg

额定

最高

最大

最小

吸口压力

0.1MPa

吸口压力

0.15MPa

A7V20

35

40

20.5

0

4100

4750

28.8

17

114

19

A7V28

28.1

8.1

3000

3600

39.5

24

156

A7V40

40.1

0

3400

3750

56.4

34

223

28

A7V55

54.8

15.8

2500

3000

77.1

46

305

A7V58

58.8

0

3000

3350

82.3

50

326

44

A7V80

80

23.1

2240

2750

112.5

68

446

A7V78

78

0

2700

3000

109.7

66

431

53

A7V107

107

30.8

2000

2450

150.5

91

594

A7V117

117

0

2360

2650

164.6

99

651

76

A7V160

160

46.2

1750

2100

235

135

889

A7V250

250

0

1500

1850

—

—

1391

105

A7V355

355

0

1320

1650

—

—

1975

165

A7V500

500

0

1200

1500

—

—

2782

245

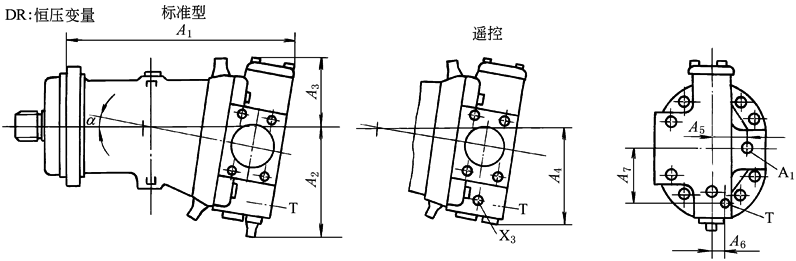

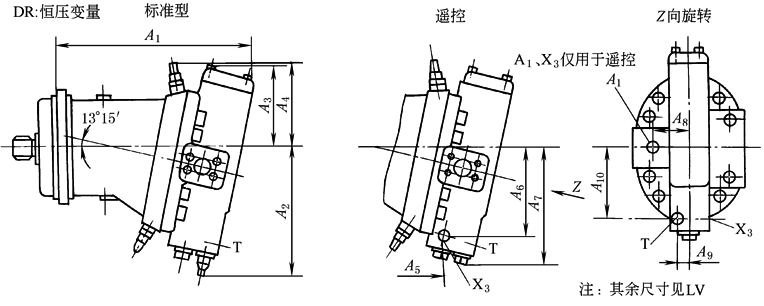

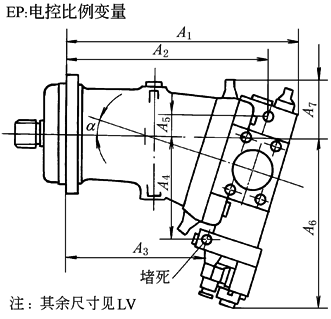

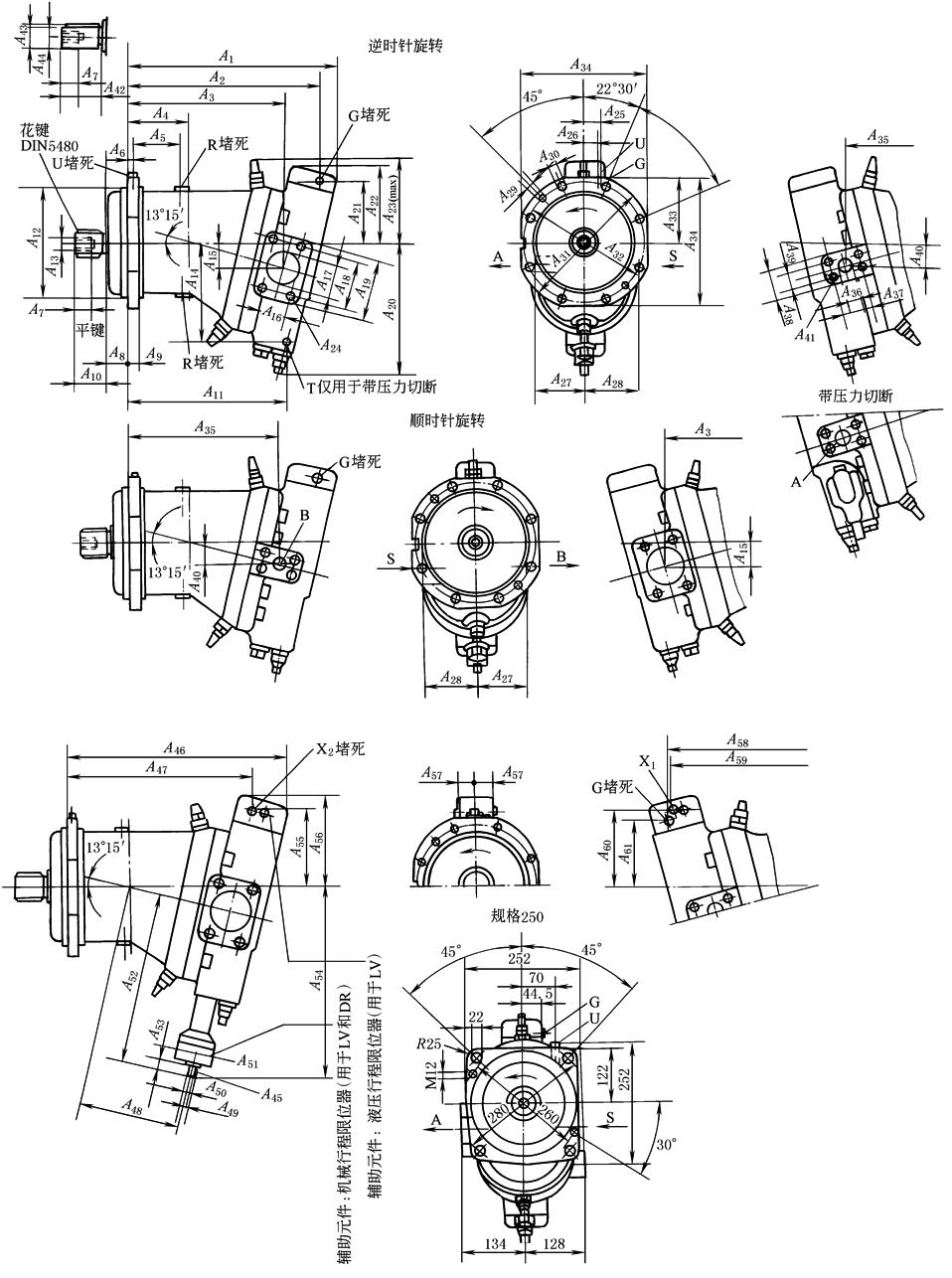

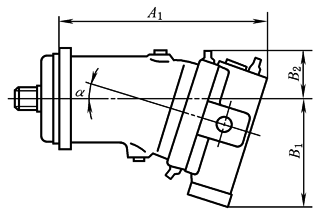

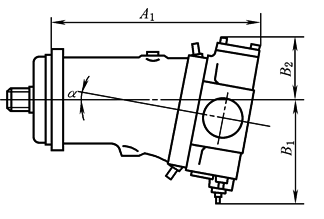

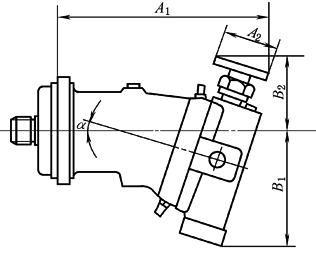

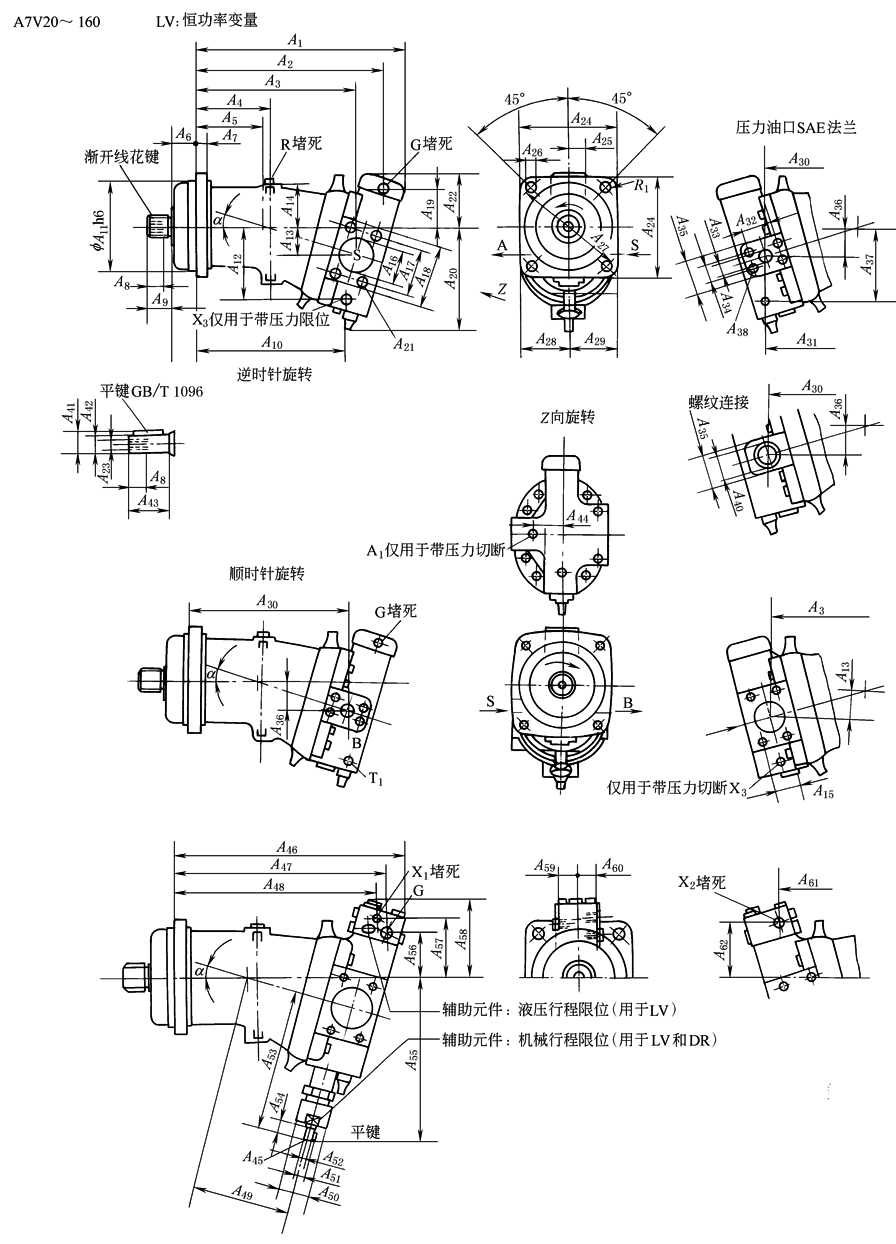

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

规格

a

A₁

A₂

A₃

A₄

A₅

A₆

A₇

A₈

A₉

A₁₀

A₁₁

A₁₂

A₁₃

A₁₄

A₁₅

A₁₆

A₁₇

A₁₈

20

9°

251

221

199

107

75

25

15

19

43

160

100

85

20

52

35.7

38

60.0

94

28

16°

260

232

195

140

95

34

50

40

9°

317

287

255

123

108

32

20

28

35

244

125

—

23

63

42.9

50

77.8

102

55

16°

327

296

251

128

—

106

41

58

9°

374

337

304

152

137

23

40

295

140

—

26.5

77

50.8

63

83.9

115

80

16°

385

347

300

—

113

48

78

9°

381

310

145

130

40

25

45

298

160

—

29

80

107

16°

393

358

305

—

130

50

117

9°

443

402

364

214

156

28

36

50

350

180

—

33

93

61.9

75

106.4

135

160

16°

454

414

357

213

156

—

—

58

88

规格

A₁₉

A₂₀

A₂₁

A₂₂

A₂₃

A₂₄

A₂₅

A₂₆

A₂₇

A₂₈

A₂₉

A₃₀

A₃₁

A₃₂

A₃₃

A₃₄

A₃₅

A₃₆

A₃₇

A₃₈

20

78

132

M12

95

M8

118

23.5

11

125

58

58

193

—

50.8

19

23.8

46

19

—

M10

28

59

145

80

189

33

40

87

166

109

M12

150

29

13.5

160

71

81

253

261

53

23

98

55

64

182

91

249

—

40

—

58

93

168

133

165

33

180

86

92

301

313

57.2

25

27.8

64

26

109

M12

80

68

194

—

297

—

47

—

78

101

180

120

190

17.5

200

89

93

306

318

28

119

107

73

200

98

301

—

49

—

117

114

195

M16

137

M16

210

34

224

104

113

359

369

66.7

32

31.8

70

32

136

M14

160

83

222

112

354

—

57

—

规格

A₄₀

A₄₁

A₄₂

A₄₃

A₄₄

A₄₅

A₄₆

A₄₇

A₄₈

A₄₉

A₅₀

A₅₁

A₅₂

A₅₃

A₅₄

A₅₅

A₅₆

A₅₇

20

M27×2

27.9

25

50

38

M3

257

226

230

108

42

8.8

8

161

14

176

77

104

28

269

234

242

186

58

84

40

M33×2

32.9

30

60

40

M4

323

290

279

134

—

11.2

10

184

16

204

85

117

55

337

299

292

215

62

98

58

M42×2

38

35

70

62

M5

378

344

330

155.5

52

18

16

228

24

251

91

116

80

391

354

343

265

65

91

78

43.1

40

80

55

385

352

338

169

236

261

99

124

107

400

363

351

276

71

97

117

M48×2

48.5

45

90

65

445

408

354

192

65

266

294

111

137

160

461

420

399

310

79

108

规格

A₅₈

A₅₉

A₆₀

A₆₁

A₆₂

平 键

GB/T 1096

花  键

GB/T 3478.1

R₁

油   口

R

A₁、K₃

20

129

35

30

228

92

2×10

8×40

EXT18Z×1.25m×30R×5f

12

M16×1.5

M12×1.5

28

114

238

73

40

147

30

276

104

3×10

8×50

EXT14Z×2m×30R×5f

16

55

128

288

83

58

142

33

33

328

104

5×16

10×56

EXT16Z×2m×30R×5f

M18×1.5

M18×1.5

80

120

339

80

78

150

336

112

12×63

EXT18Z×2m×30R×5f

20

107

126

348

86

117

164

34

34

382

125

14×70

EXT21Z×2m×30R×5f

M22×1.5

M20×1.5

160

137

396

96

规格20  A₁和X₃仅用于带压力限位   其余规格A₁和X₃用于遥控

规格

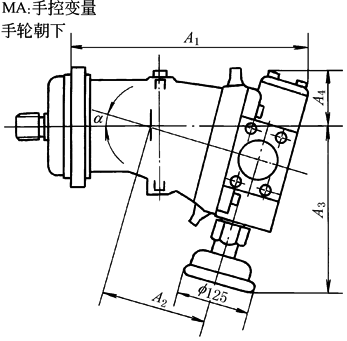

α

A₁

A₂

A₃

A₄

A₅

A₆

A₇

规格

α

A₁

A₂

A₃

A₄

A₅

A₆

A₇

20

9°

251

134

95

106

38

—

—

78

380

180

114

147

60

70

40

315

166

107

127

40

14

53

117

9°

441

199

132

165

65

14

83

58

372

160

138

62

15

69

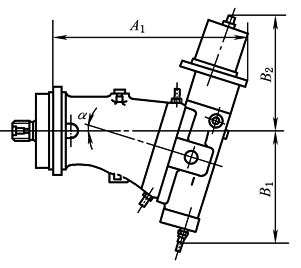

规格

α

A₁

A₂

A₃

A₄

A₅

A₆

A₇

20

9°

248

182

144

113

54

216

75

28

16°

252

188

130

121

41

229

75

40

9°

312

267

201

130

49

234

110

55

16°

318

271

184

140

29

249

84

58

9°

367

320

249

141

52

245

111

80

16°

373

325

231

154

29

264

105

78

9°

374

325

254

153

55

257

122

107

16°

381

330

234

167

31

227

106

117

9°

434

381

294

172

64

279

132

160

16°

442

387

272

187

36

298

114

规格

α

A₁

A₂

A₃

A₄

20

9°

251

108

175

95

28

16°

260

108

190

80

40

9°

315

134

197

107

55

16°

323

134

215

89

58

9°

372

155.5

215

107

80

16°

380

155.5

235

86

78

9°

380

169

246

114

107

16°

390

169

270

92

117

9°

441

192

261

132

160

16°

450

192

285

107

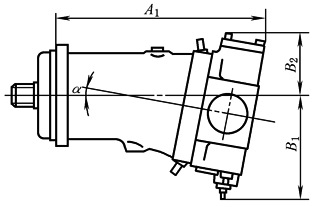

规格

α

A₁

A₂

B₁

B₂

20

9°

—

—

—

—

28

16°

—

—

—

—

40

9°

317

100

175

132.5

58

9°

—

—

—

—

80

16°

—

—

—

—

78

9°

315

100

180

157.5

107

16°

383

100

270.5

132.5

117

9°

—

—

—

—

160

16°

445

100

225

143

250

26.5°

584

120

320

230

NC：数字变量

LVS：恒功率负荷传感变量

DRS：恒压负荷传感变量

SC：刹车变量

A7V250～500　　　LV：恒功率变量

规格

A₁

A₂

A₃

A₄

A₅

A₆

A₇

A₈

A₉

A₁₀

A₁₁

A₁₂

A₁₃

A₁₄

A₁₅

A₁₆

A₁₇

A₁₈

A₁₉

250

491

450

364

134

120

13

36

50

25

58

371

224

M16

223

57

77.8

100

130.2

180

335

552

511

412

160

142

42

50

28

82

427

280

M20

240

59

162

500

615

563

465

194

175

15

50

30

464

315

252

68

92.1

125

152.4

185

规格

A₂₀

A₂₁

A₂₂

A₂₃

A₂₄

A₂₅

A₂₆

A₂₇

A₂₈

A₂₉

A₃₀

A₃₁

A₃₂

A₃₃

A₃₄

A₃₅

A₃₆

A₃₇

A₃₈

A₃₉

250

296

145

179

198

M16

44.5

20

134

128

M12

22

—

280

122

252

354

32

66.7

95

31.8

355

328

157

194

206

M16

48.5

35

130

140

M16

18

360

320

166

335

407

40

79.4

80

36.6

500

343

194

230

—

M16

53

35

144

150

M20

22

400

360

186

373

446

36.5

规格

A₄₀

A₄₁

A₄₂

A₄₃

A₄₄

A₄₅

A₄₆

A₄₇

A₄₈

A₄₉

A₅₀

A₅₁

A₅₂

A₅₃

A₅₄

A₅₅

A₅₆

A₅₇

A₅₈

A₅₉

250

51

M14

82

53.5

50

5×16

498

411

223

18

16

90

366

24

407

175

210

44.5

450

433

355

58

M16

105

64

60

562

470

252

18

16

90

397

444

187

225

48.5

511

492

500

64

74.5

70

6×16

617

559

513

20.5

18

100

418

22

471

215

240

53

—

535

规格

A₆₀

A₆₁

平 键

花键

DIN 5480

油          口

G

X₁

X₂

R

U

250

169

145

14×80

W50×2×24×9g

M14×1.5

M14×1.5

M14×1.5

M22×1.5

M14×1.5

355

182

157

18×100

W60×2×28×9g

M16×1.5

M16×1.5

M16×1.5

M33×1.5

500

210

—

20×100

W70×3×22×9g

M18×1.5

规格

A₁

A₂

A₃

A₄

A₅

A₆

A₇

A₈

A₉

A₁₀

250

489

296

173

198

314

211

272

84

28

165

355

552

328

194

206

366

228

306

85

32

175

500

610

343

221

—

417

241

—

84

38

180

注：1．A，B—工作油口；S—吸油口；G—遥控压力口(总功率控制口)；X₁—先导压力口；X₂—遥控压力口；A₁，X₃—遥控阀油口；T，T₁—先导油回油口；R—排气口；U—冲洗口。
