Z※B型斜轴式轴向柱塞泵

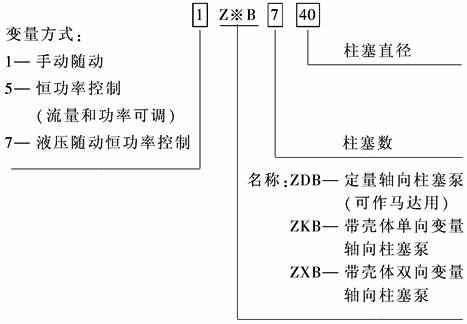

型号意义：

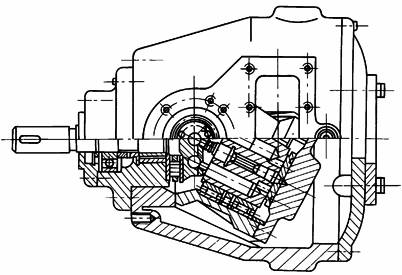

Z※B型斜轴式轴向柱塞泵结构

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数

型   号

排量

/mL

·r^-1

压力/MPa

转速

/r·

min^-1

驱动

功率

/kW

转矩

/N·m

缸体(与

轴夹角)

摆角范围

容积

效率

/%

总效率

/%

恒功率

压力范围

/MPa

控制油泵

操纵油泵

重量

/kg

额定

最大

压力

/MPa

流量

/L·

min^-1

压力

/MPa

流量

/L·

min^-1

ZDB725

106.7

16

25

1450

43.2

251

25

≥97

90

72.5

ZDB732

234.3

970

63.4

553

102

ZDB740

481.4

970

130.2

1136

320

1ZXB725

106.7

1450

43.2

-25～+25

≥96

≥90

≥2.5

9

177

1ZXB732

234.3

970

63.4

≥2.5

50

269.7

1ZXB740

481.4

970

130.2

≥2.5

50

600.6

5ZKB725

106.7

1450

24.5

7°～25°

9～21

188.8

5ZKB732

234.3

970

36

270

7ZXB732

234.3

970

63.4

-25～+25

15.8～30

＞4.5

4～10

≥2.5

9

322.6

7ZXB740

481.4

970

130.2

≥3

50

667

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

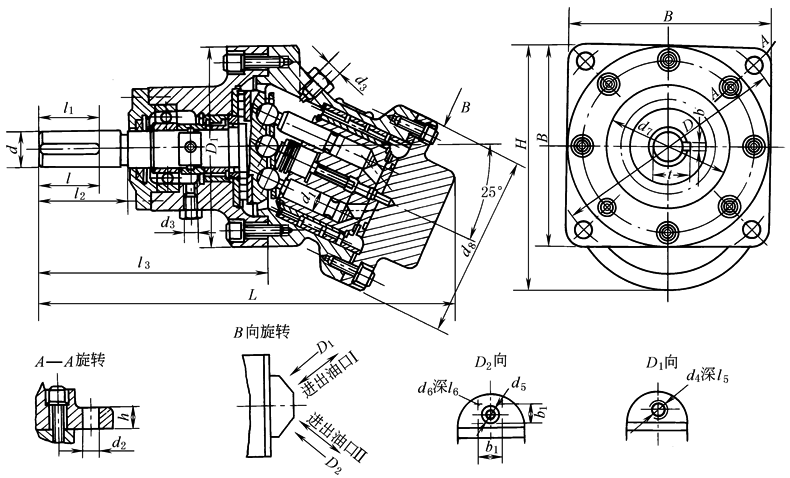

ZDB型

型号

d

d₁

d₂

d₃

d₄

d₅

d₆

d₇

d₈

D

D₁

H

ZDB725

40h6

25

21

M16×1.5

M36×2

140

218

290

252f7

295

ZDB732

45h6

32

25

M16×1.5

M48×2

150

260

355

300f7

350

ZDB740

65h6

40

38

M33×1.5

42

M16

200

330

480

410f7

470

型号

h

B

b

L

l

l₁

l₂

l₃

l₅

l₆

b₁

t

ZDB725

30

252

12h8

495

50

55

110

283

30

42.8

ZDB732

35

300

14h8

580

50

55

110

320

45

49

ZDB740

40

410

18h8

687

90

95

140

392

25

65

70.5

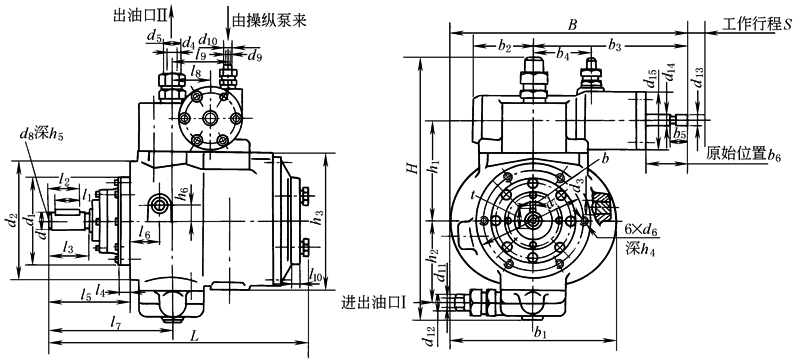

1ZXB型

型号

L

l₁

l₂

l₃

l₄

l₅

l₆

l₇

l₈

l₉

l₁₀

B

b

b₁

b₂

b₃

b₄

b₅

b₆

H

h₁

h₂

h₃

1ZXB725

578

50

55

110

20

192

60

283

90

125

15

548

12h8

370

358

130

105

38

130

597

236

193

332

1ZXB732

658

50

55

110

25

203

75

318

100

135

18

570

14h8

440

350

150

105

38

130

680

270

232

400

1ZXB740

816

90

95

140

36

242

85

392

155

215

20

765.5

18h8

590

475

190

140

42

150

800

345

300

500

型号

h₄

h₅

h₆

d

d₁

d₂

d₃

d₄

d₅

d₆

d₇

d₈

d₉

d₁₀

d₁₁

d₁₂

d₁₃

d₁₄

d₁₅

t

1ZXB725

38

40

30

40h6

210f7

280

M20×1.5

26

38

M16

245

M16

13

20

26

38

M16

20

120

42.8

1ZXB732

45

40

40

45h6

240f7

340

M27×1.5

33

47

M24

290

M16

13

20

33

47

M16

20

120

49

1ZXB740

56

40

50

65h6

340f7

430

M33×1.5

45

60

M30

380

M16

13

20

45

60

M20

24

185

70.5

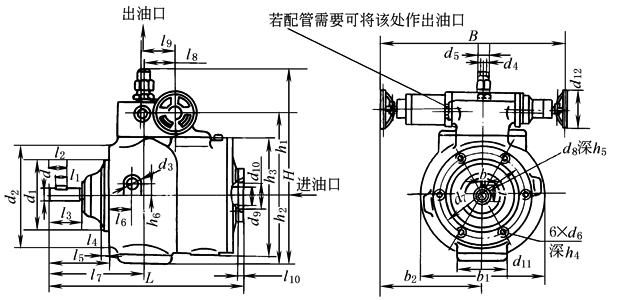

5ZKB型

型号

L

l₁

l₂

l₃

l₄

l₅

l₆

l₇

l₈

l₉

l₁₀

B

b

b₁

b₂

H

h₁

h₂

5ZKB725

578

50

55

110

20

192

60

283

90

100

15

628

12h8

370

343

571

251

189

5ZKB732

660

25

203

75

318

100

110

18

14h8

440

350

656

285

230

型号

h₃

h₄

h₅

h₆

d

d₁

d₂

d₃

d₄

d₅

d₆

d₇

d₈

d₉

d₁₀

d₁₁

d₁₂

t

5ZKB725

332

38

40

30

40h6

210f7

280

M20×1.5

26

38

M16

245

M16

60

78

140

150

42.8

5ZKB732

400

45

40

45h6

240f7

340

M27×1.5

33

47

M24

290

M16

70

175

49

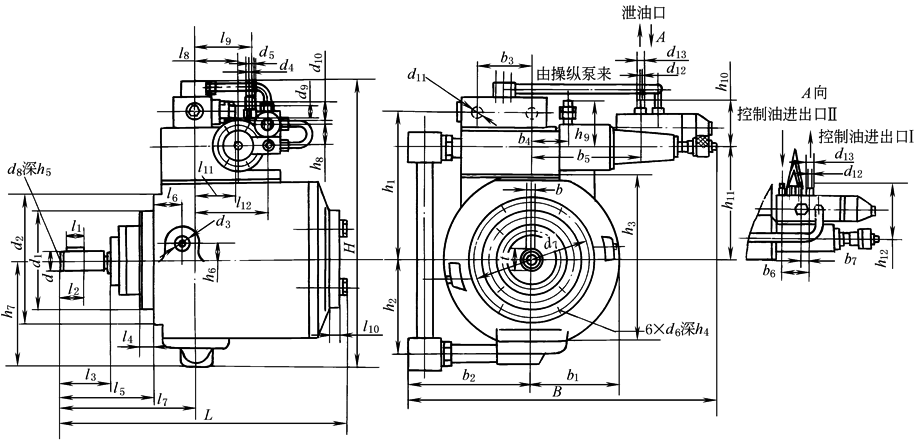

7ZXB型

型号

L

l₁

l₂

l₃

l₄

l₅

l₆

l₇

l₈

l₉

l₁₀

l₁₁

l₁₂

B

b

b₁

b₂

7ZXB732

658

50

55

110

25

203

75

318

100

113.5

18

114

165

807

14h8

220

301

7ZXB740

816

90

95

140

36

242

85

392

155

215

20

175

230

986

18h8

295

340

型号

b₃

b₄

b₅

b₆

b₇

H

h₁

h₂

h₃

h₄

h₅

h₆

h₇

h₈

h₉

h₁₀

h₁₁

7ZXB732

100

105

301

66

17

725

363

232

400

45

40

40

273

52.5

119.5

130

270

7ZXB740

140

360.5

914

476

305

500

56

50

355

52.5

144.5

346

型号

h₁₂

d

d₁

d₂

d₃

d₄

d₅

d₆

d₇

d₈

d₉

d₁₀

d₁₁

d₁₂

d₁₃

t

7ZXB732

145

45h6

240f7

340

M27×1.5

13

20

M24

290

M16

33

48

32

6

12

49

7ZXB740

155

65h6

340f7

430

M33×1.5

13

M30

380

45

60

—

70.5
