ZB系列非通轴泵(马达)

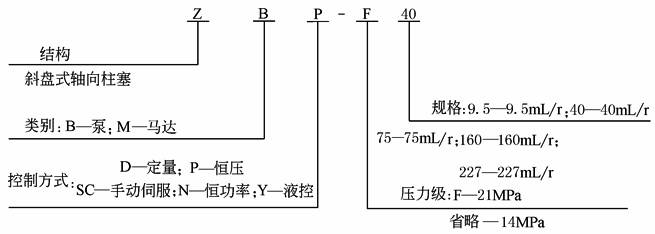

型号意义：

表1　　　　　　　　　　　　　　　　　　　　　　技术参数与外形尺寸　　　　　　　　　　　　　　　　　　　　　　　mm

规     格

9.5

40

75

160

227

公称排量/mL·r^-1

9.5

40

75

160

227

压力

额定p_n/MPa

21

14

最高p_max/MPa

28

24

转速

额定(自吸工况)η_n/r·min^-1

1500

1000

最高(供油工况)n_max/r·min^-1

3000

2500

2000

2000

1500

理论转矩(在p_n时)/N·m

31.7

133.6

250.4

534.2

505.3

理论功率(在1000r/min､p_n时)/kW

3.32

14.0

26.2

56.0

53.0

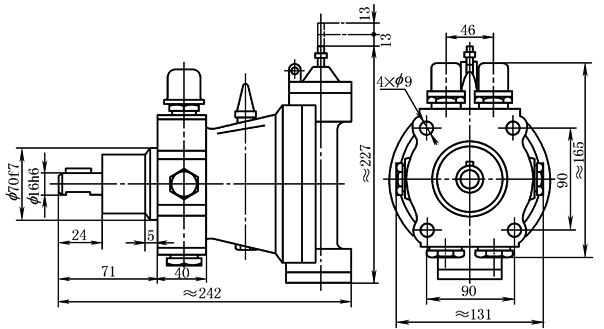

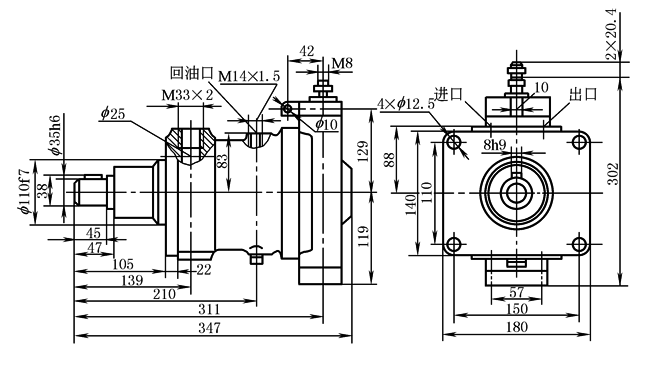

ZBSC-F9.5手动伺服泵

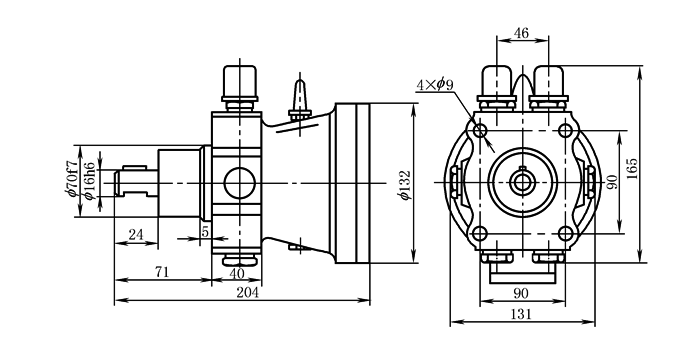

ZBD(ZM)-F9.5定量泵(马达)

ZBSC-F40手动伺服泵

ZBD(ZM)-F40定量泵(马达)

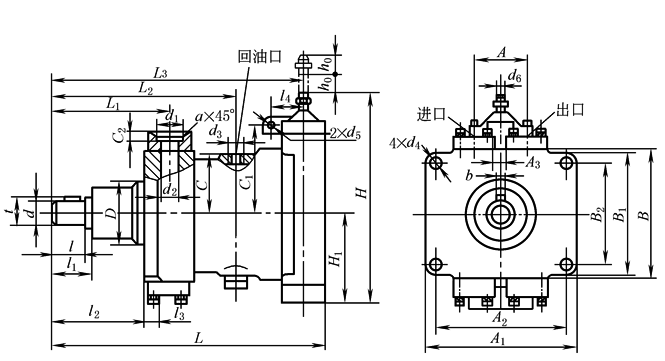

ZBSC-F75､ZBSC-F160手动伺服泵

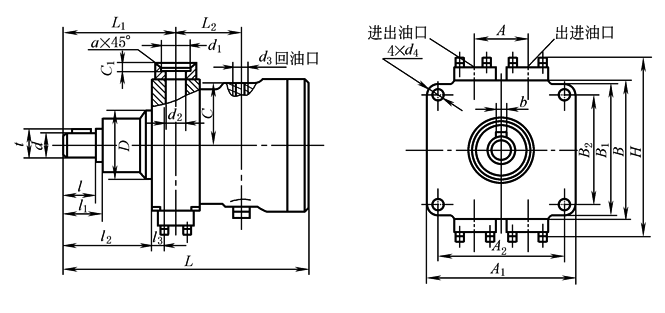

ZBD(ZM)-F75､ZBD(ZM)-F160定量泵(马达)

型号

A

A₁

A₂

A₃

B

B₁

B₂

b

C

C₁

C₂

D
(h6)

d
(h8)

d₁

d₂

d₃

ZBSC-F75

74

224

188

12

200

200

140

10

104.5

142.5

8

110

45

44

34

M22×1.5

ZBSC-F160

100

285

245

14

246

240

200

12

129.5

169

12

125

48

53

38

M27×2

型号

d₄

d₅
(h9)

d₆

H

H₁

a

h₀

L

L₁

L₂

L₃

l

l₁

l₂

l₃

l₄

t

ZBSC-F75

17

12

M8

338

145

3

23.5

440

199

290

398.5

65

71

162

24

50

48.5

ZBSC-F160

21

14

M8

403

175

4

28

506

214

338

468

65

68

166

28

58

51.5

型号

A

A₁

A₂

a

B

B₁

B₂

b

C

C₁

D
(h6)

d
(h8)

d₁

d₂

d₃

d₄

ZBD(ZM)-F75

74

224

188

3

200

200

140

10

104.5

8

110

45

44

34

M22×1.5

17

ZBD(ZM)-F160

100

285

245

4

246

240

200

12

129.5

12

125

48

53

38

M27×2

21

型号

H

L

L₁

L₂

l

l₁

l₂

l₃

t

ZBD(ZM)-F75

272

398

199

91

65

71

162

24

48.5

ZBD(ZM)-F160

334

468

214

124

65

68

166

28

51.5

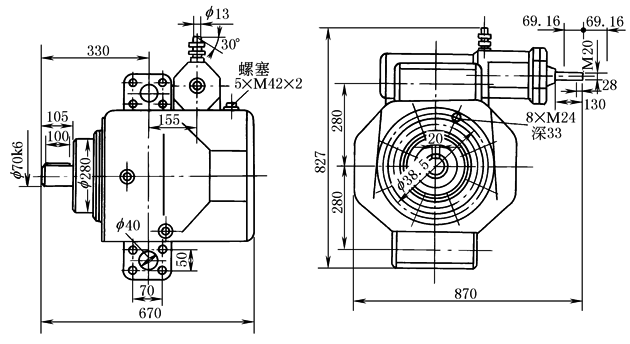

ZBSC-227手动伺服泵

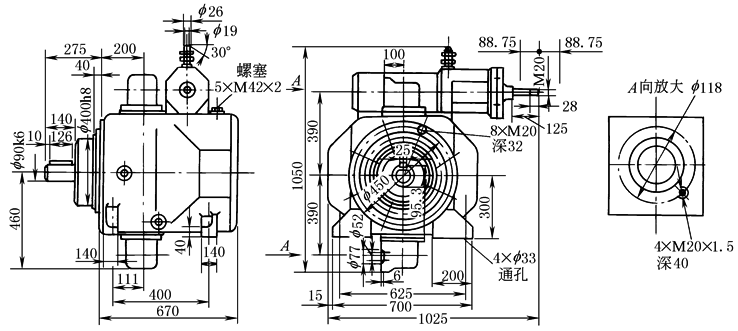

ZBD(ZM)-227定量泵(马达)
