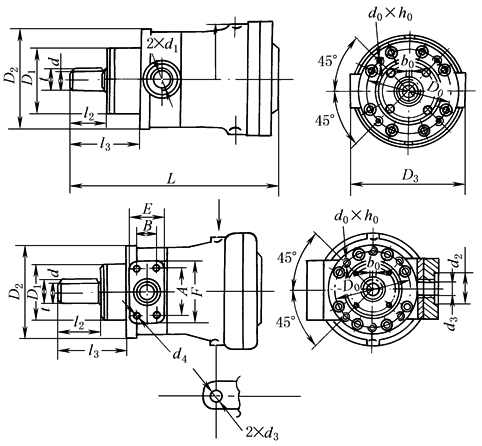

※CY14-1B型轴向柱塞泵外形尺寸　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

         MCY14-1B型

型   号

d

(h6)

d₁

2.5MCY14-1B

14

M18×1.5

10MCY14-1B

25

M22×1.5

25MCY14-1B

30

M33×2

63MCY14-1B

40

M42×2

型   号

d₃

D₀

D₁

(f9)

D₂

D₃

2.5MCY14-1B

M10×1

80

52

92

10MCY14-1B

M14×1.5

100

75

125

150

25MCY14-1B

M14×1.5

125

100

150

170

63MCY14-1B

M18×1.5

155

120

190

225

型   号

l₂

l₃

b₀

(h8)

t

L

d₀×h₀

2.5MCY14-1B

26

63

5

16

171

M8×20

10MCY14-1B

41

86

8

27.5[28]

253

M10×25

25MCY14-1B

54

104

8

32.5

308

M10×25

63MCY14-1B

62

122

12

42.5

390

M10×25

型   号

d

(h6)

d₁

d₂

d₃

d₄

D₀

D₁

(f9)

D₂

D₃

l₂

l₃

A

B

E

F

b₀

(h8)

t

L

d₀×h₀

160MCY14-1B

55

50

64

M22×1.5

M20

198

150

240

300

110

180

120

50

90

160

16

58.5

525

M16×35

250MCY14-1B

60

55

76

M22×1.5

M30

230

180

280

360

112

210

125

55

110

180

16(18)

63.5

670

M20×45

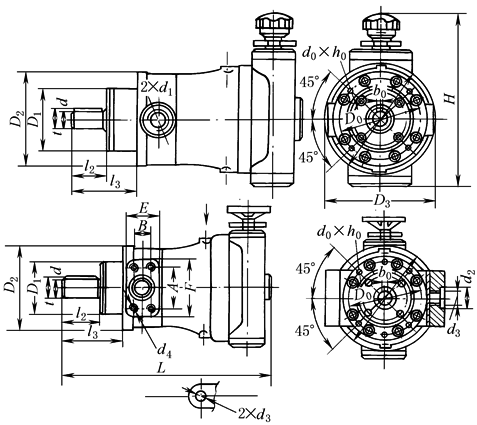

SCY14-1B型

型   号

d

(h6)

d₁

d₃

10SCY14-1B

25

M22×1.5

M14×1.5

25SCY14-1B

30

M33×2

M14×1.5

63SCY14-1B

40

M42×2

M18×1.5

型   号

D₀

D₁

(f9)

D₂

D₃

l₂

l₃

10SCY14-1B

100

75

125

150

41

86

25SCY14-1B

125

100

150

170

54

104

63SCY14-1B

155

120

190

225

62

122

型   号

H

b₀

(h8)

t

L

d₀×h₀

10SCY14-1B

231

8

27.5[28]

295

M10×25

25SCY14-1B

266

8

32.5

362

M10×25

63SCY14-1B

315

12

42.5

438

M12×25

型   号

d

(h6)

d₁

d₂

d₃

d₄

D₀

D₁

(f9)

D₂

D₃

l₂

160SCY14-1B

55

50

64

M22×1.5

M20

103

150

240

300

110

250SCY14-1B

60

55

76

M22×1.5

M30

230

180

280

360

112

型   号

l₃

A

B

E

F

H

b₀

(h8)

t

L

d₀×h₀

160SCY14-1B

180

120

50

90

160

405

16

58.5

585

M16×35

250SCY14-1B

212

125

55

110

180

456

16(18)

63.5

670

M20×45

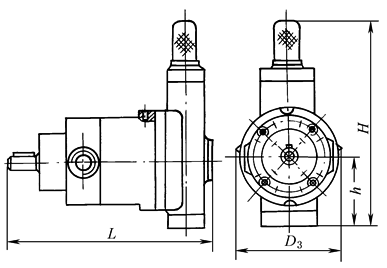

YCY14-1B型

型   号

D₃

H

h

L

10YCY14-1B

175

302

109

299

25YCY14-1B

195

337[366]

136

362

63YCY14-1B

250

368[417]

157

439

160YCY14-1B

322

460[470]

191

585

250YCY14-1B

382

571

236

691

备注：其它尺寸与MCY14-1B型相同

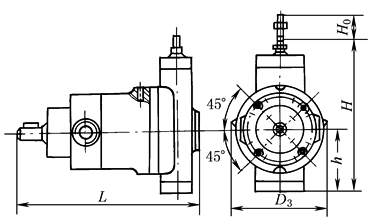

CCY14-1B型

型   号

D₃

H

H₀

h

L

10CCY14-1B

175

247

27[23.4]

103

299

25CCY14-1B

195

305[311]

36.4[34.6]

123[141]

362

63CCY14-1B

250

337[372]

43.4[41.4]

138[157]

439[441]

160CCY14-1B

322

307[417]

45[42.8]

178[182]

585[596]

250CCY14-1B

382

452

60

208

691

注：其他尺寸与MCY14-1B型相同。

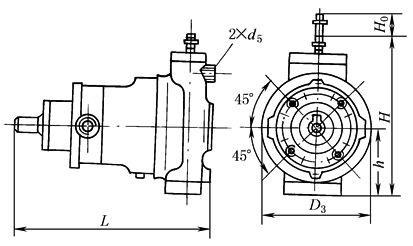

ZCY14-1B型

型号

D₃

H

H₀

h

L

d₅

25ZCY14-1B

172

283

34.6

123

362

M18×1.5

63ZCY14-1B

200

315

41.4

143

446

M18×1.5

160ZCY14-1B

340

421

45

184

594

M18×1.5

250ZCY14-1B

420

478

58.6

208

690

M22×1.5

注：其他尺寸与MCY14-1B型相同。

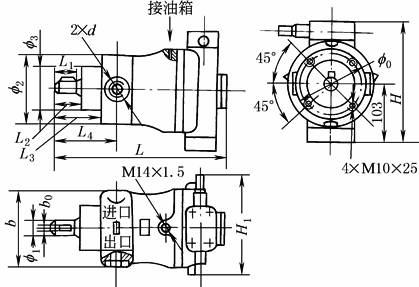

10PCY14-1B、25PCY14-1B型

型号

L

L₁

L₂

L₃

L₄

b₀

10PCY14-1B

299

40

41

86

109

8

25PCY14-1B

363

52

54

104

134

8

型号

b

f₀

f₁

f₂

f₃

H

H₁

10PCY14-1B

142

100

25

125

75

230

238

25PCY14-1B

172

125

30

150

100

258

240

型号

d

管道尺寸(d_外×d_内)

进口

出口

10PCY14-1B

M22×1.5

22×16

18×13

25PCY14-1B

M33×2

34×24

28×20

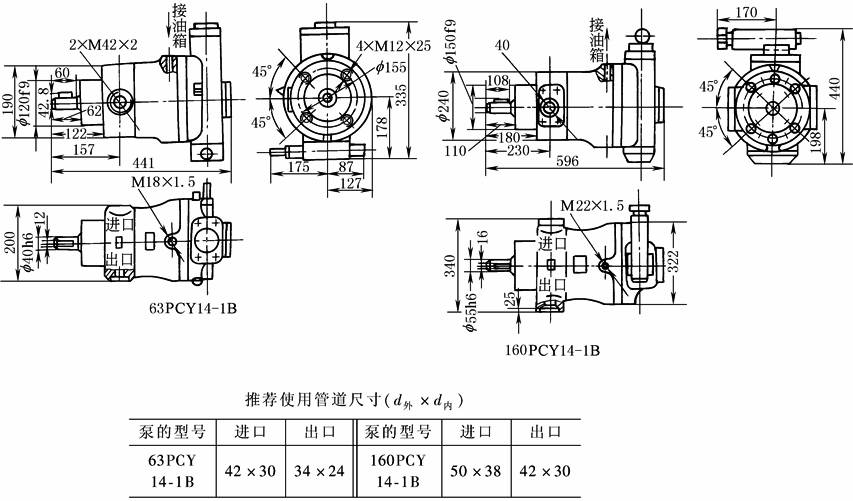

63PCY14-1B、160PCY14-1B型

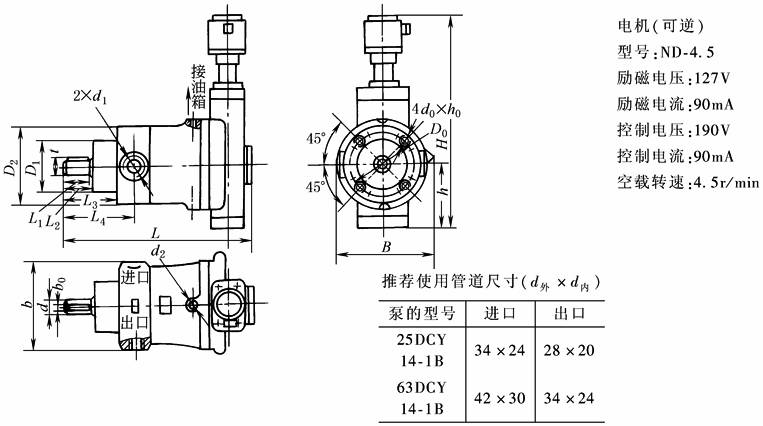

25DCY14-1B、63DCY14-1B型

型号

B

b

b₀

t

D₁

D₂

D₀

d

d₁

d₂

L

L₁

L₂

L₃

L₄

h

H

d₀×h₀

25DCY14-1B

195

172

8

32.5

100f9

150

125

30h6

M33×2

M14×1.5

363

52

54

104

134

141

384

M10×25

63DCY14-1B

259

200

12

42.8

120f9

190

155

40h6

M42×2

M18×1.5

441

60

62

122

157

157

450

M12×25

注：表列数值(  )内为启东高压泵厂数据，[  ]为邵阳液压有限公司数据。
