用于柱和刚架的支座

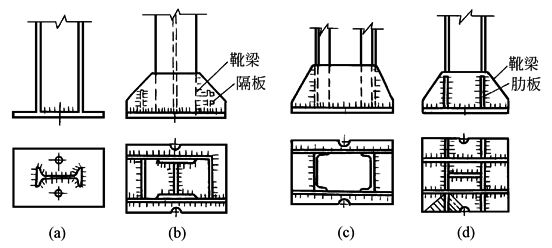

图1是几种固定铰支座，其中图a是轻型的，柱的压力由焊缝传给底板，再由底板传给基础；图b~d是重型的，在柱端与底板之间增设靴梁、肋板和隔板等中间传力零件，以增加柱与底板之间的焊缝长度，并将底板分隔成几个区格，使底板所受弯矩减小；图2和图3分别是整体式和分离式固定端支座，其中整体式用于实腹柱和柱肢间距小于1.5m的格构柱。为了保证柱端与基础之间形成刚性连接，锚栓应固定在刚度较大的零件上

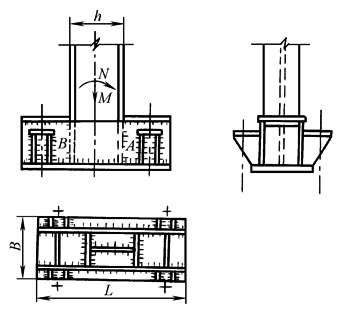

图1

图2

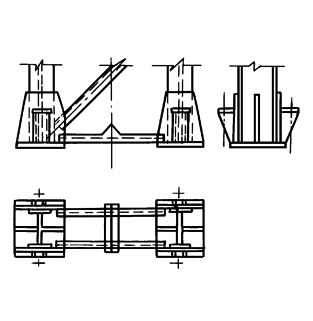

图3
