用于梁和刚架的支座

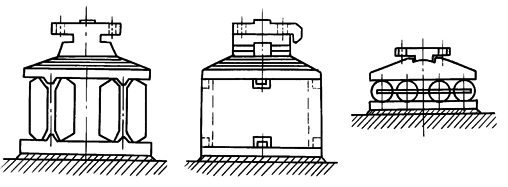

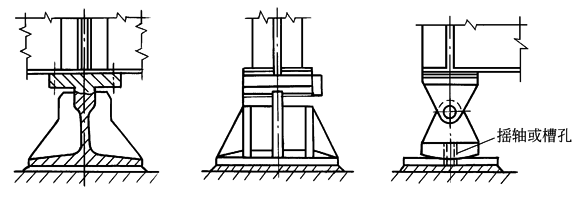

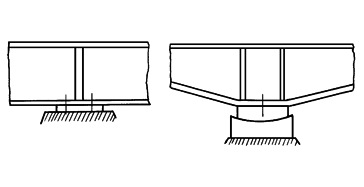

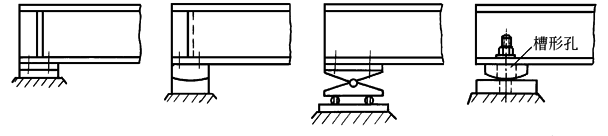

图1是几种轻型铰支座，其中平板或圆弧板可使结构绕支座微小转动，并沿水平方向微小移动；图2和图3分别是几种重型铰支座和重型辊轴支座，它们都有较大的支承面以传递大的载荷，又有较完善的可转动和可移动的机构；图4是专门用于连续梁非端部的支座，虽然仍是活动铰支座

图1

图2

图3

图4

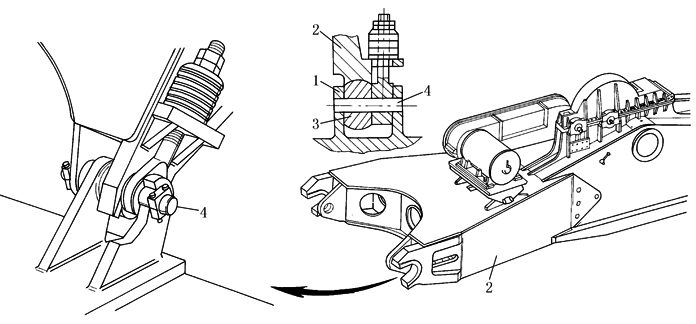

实际的支座结构要复杂得多，图5为大型挖掘机单梁动臂支持于回转平台的连接图

动臂2的支腿不是直接与回转平台相连，而是将其叉子插在球面轴承3上，轴承3用销轴4装在平台支腿1的铰销孔中。动臂在回转过程中承受的惯性扭矩及其他载荷传到支腿上，此时振动则由缓冲装置来吸收，使动臂支腿可以绕球铰向上及向前稍微移动

图5  大型挖掘机单梁动臂支持于回转平台的连接

1—支腿；2—动臂；3—球面轴承；4—销轴
