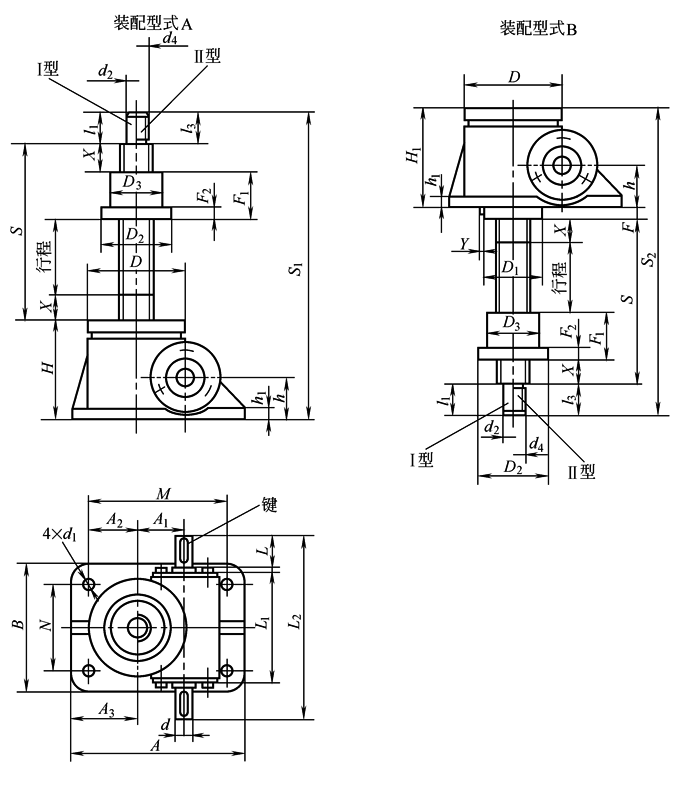

2型升降机的外形结构尺寸 (JB/T 8809—1998)

型 号

SWL2.5

SWL5

SWL10

SWL15

SWL20

SWL25

SWL35

S

行程+85

行程+100

行程+125

行程+150

行程+170

行程+205

S₁

行程+215

行程+270

行程+335

行程+404

行程+476

行程+535

S₂

行程+238.5

行程+300

行程+359

行程+430

行程+513

行程+580

A

165

212

235

295

350

430

B

120

155

200

215

260

280

M

135

168

190

240

280

360

N

90

114

155

160

190

210

H

100

131

160

194

226

250

H₁

97

131

150

181

211

250

h

45

61.5

70

87

102

115

h₁

12

14

16

20

25

30

d(k6)

16

20

25

28

32

38

d₁

14

17

21

28

35

35

键GB/T 1096

5×5×32

6×6×32

8×7×45

8×7×45

10×8×50

10×8×70

L

—

—

42

42

58

80

L₁

110.5

132

172

213.5

221

265

L₂

190

228

280

322

355

430

D

98

122

150

185

205

260

D₁

68

83

110

140

160

180

A₁

45.2

56.2

66.8

72.5

97

120

A₂

50

58

63.5

95

95

135

A₃

65

80

86

122.5

130

170

F

26.5

30

34

39

52

45

安全裕度X

20

20

25

25

25

30

Y

3

3

1

3

3

4

活

动

螺

母

D₂

80

87

110

120

155

190

D₃(h9)

50

70

90

90

130

150

F₁

45

60

75

100

120

145

F₂

15

18

25

30

35

35

螺

杠

头

部

型

式

Ⅰ

d₂(k6)

20

25

40

50

70

80

l₁

30

40

50

60

80

80

Ⅲ

d₄

M22×1.5-6g

M30×2-6g

M42×2-6g

M48×2-6g

M70×3-6g

M80×3-6g

l₃

30

39

50

60

63

80
