蜗杆轴伸的许用径向力

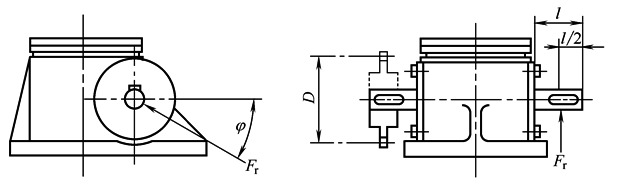

1) 蜗杆轴伸上，由于安装齿轮、链轮或带轮所产生的径向力 F_r ，其最大许用力与起升力和型号有关。在l/2处所许用的最大径向力和转矩见下图和表

l/2处所许用的最大径向力和转矩

型    号

F_rmax/N

M_tmax/N·m

型    号

F_rmax/N

M_tmax/N·m

SWL2.5/2.5M

350

18

SWL20/20M

1300

182

SWL5/5M

750

44.2

SWL25/25M

2000

314

SWL10/10M/15/15M

1000

108

SWL35/35M

2300

398

注：表中参数是按φ≈30°或330°计算的。

2) 齿轮或带轮的最小直径

式中 D_min——齿轮或带轮的最小直径，m；

P——驱动功率，kW；

F_max——最大径向力，N；

n——蜗杆转速，r/min；

M_t——驱动转矩，N·m。
