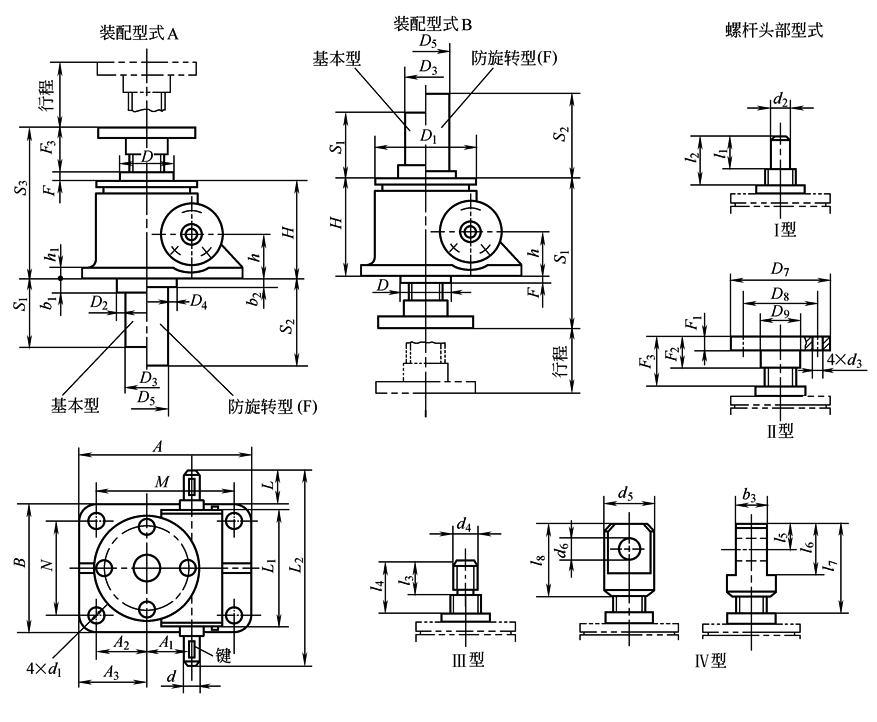

1型升降机的外形结构尺寸 (JB/T 8809—1998)

型    号

SWL 2.5

SWL 5

SWL 10

SWL 15

SWL 20

SWL 25

SWL 35

S₁

行程+20

行程+20

行程+20

行程+20

行程+20

行程+20

S₂

行程+110

行程+110

行程+150

行程+190

行程+205

行程+250

S₃

150.5

193

230

262

317

350

A

165

212

235

295

350

430

B

120

155

200

215

260

280

M

135

168

190

240

280

360

N

90

114

155

160

190

210

H

97

130

150

176

217

240

h

45

61.5

70

87

102

115

h₁

12

18

16

20

25

30

d (k6)

16

20

25

28

32

38

d₁

14

17

21

28

35

35

键GB 1096

5×5×32

6×6×45

8×7×45

8×7×45

10×8×50

10×8×70

L

—

—

42

42

58

80

L₁

110.5

132

172

213.5

221

265

L₂

190

228

280

322

355

430

D

48

65

80

100

130

150

D₁

98

122

150

185

205

260

D₂

70

90

100

120

150

180

D₃

45

60

76

83

114

121

D₄

98

110

130

170

200

210

D₅

60

70

95

108

133

139

A₁

45.2

56.2

66.8

72.5

97

120

A₂

50

58

63.5

95

95

135

A₃

65

80

86

122.5

130

170

b₁

20

25

17

35

30

35

b₂

20

18

18

31

40

40

F

8.5

12

6.5

6

8

10

螺

杆

头

部

型

式

Ⅰ

d₂(k6)

20

25

40

50

70

80

l₁

30

40

50

60

63

80

l₂

45

51

73.5

80

92

100

Ⅱ

D₇

98

122

150

185

205

260

D₈

75

85

105

140

155

200

D₉

40

50

65

90

100

130

d₃

14

17

21

26

27

33

F₁

12

18

20

20

25

30

F₂

30

40

50

60

63

80

F₃

45

51

73.5

80

92

100

Ⅲ

d₄

M22×1.5-6g

M30×2-6g

M42×2-6g

M48×2-6g

M70×3-6g

M80×3-6g

l₃

30

39

50

60

63

80

l₄

45

51

73.5

80

92

100

Ⅳ

d₅

50

65

90

110

130

150

d₆(H8)

25

35

50

60

70

80

b₃

30

42

60

75

90

105

l₅

25

37.5

50

60

70

80

l₆

50

75

100

120

140

160

l₇

85

117

153.5

170

204

240

l₈

70

105

130

150

175

220
