LEC系列增量式光电编码器

(1) 产品的特点及用途

LEC系列增量式光电编码器用于自动控制、自动测量等工作场合，测量长度、位置、速度或角度等。

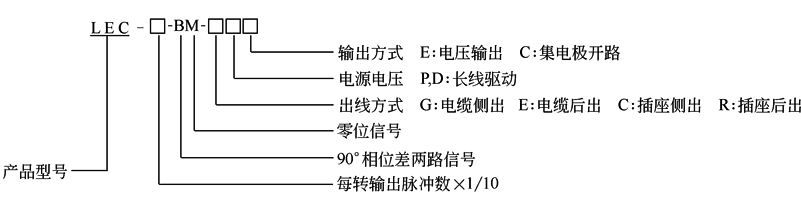

(2) 型号的含义

(3) 主要技术参数及输出电路

LEC系列增量式光电编码器的主要技术参数见表1，输出电路见表2

表1　　　　　　　　　　　　　　　　　　　　　LEC系列增量式光电编码器主要技术参数

电

气

参

数

性能代号

电源电压

/V

消耗电流

/mA

输出型式

输出电压/V

注入

电流

/mA

最小负

载阻抗

/Ω

上升、下

降时间

/μs

响应频率

/kHz

V_H

V_L

05E

5±0.25

≤150

电压

≥3.5

≤0.5

—

—

≤1

0~100

05C

5±0.25

≤150

集电极开路

—

—

≤40

—

≤1

0~100

05P

5±0.25

≤150

长线驱动器(75183)

≥2.5

≤0.5

—

—

≤0.2

0~100

05D

5±0.25

≤250

长线驱动器(75113)

≥2.5

≤0.5

—

—

≤0.2

0~100

12E

12±1.2

≤150

电压

≥8.0

≤0.5

—

—

≤1

0~100

12C

12±1.2

≤150

集电极开路

—

—

≤40

—

≤1

0~100

12F

12±1.2

≤150

互补

≥8.0

≤1.0

—

≥500

≤1

0~100

15E

15±1.5

≤150

电压

≥10.0

≤0.5

—

—

≤1

0~100

15C

15±1.5

≤150

集电极开路

—

—

≤40

—

≤1

0~100

15F

15±1.5

≤150

互补

≥10.0

≤1.0

—

≥500

≤1

0~100

24E

24±2

≤180

电压

≥20.0

≤0.5

—

—

≤2

0~100

24C

24±2

≤180

集电极开路

—

—

≤40

—

≤2

0~100

24F

24±2

≤180

互补

≥20.0

≤2.0

—

≥500

≤2

0~100

机

械

参

数

输出轴直径

/mm

允许最大

机械转速

/r·min^-1

启动力矩

(25℃)

/10^-3N·m

轴最大负载/N

惯性力矩

/10^-6N·m·s²

允许角加速度

/10⁴rad·s^-2

径向

轴向

5

5000

3

20

10

3.5

1

8^①

5000

10

40

30

4

1

10^①

5000

10

40

30

4.2

1

环

境

参

数

型式记号

使用温度/℃

贮存温度/℃

耐振动

耐冲击

构造

质量/g

05E、05C

12E、12C、12F

15E、15C、15F

24E、24C、24F

-10~60

-30~70

50m/s²

10~200Hz，

X、Y、Z三

个方向各2h

980m/s²

X、Y、Z三个

方向各2次

防尘

约350

(电缆除外)

05P、05D

0~60

-30~70

50m/s²

10~200Hz，

X、Y、Z三

个方向各2h

980m/s²

X、Y、Z三个

方向各2次

防尘

约350

(电缆除外)

①此类特殊加工。注：防护等级为IP54。

表2　　　　　　　　　　　　　　　　　　　LEC系列增量式光电编码器输出电路

型式记号

05E

12E

15E

24E

05C

12C

15C

24C

输出型式

电压

集电极开路

电路

5V

12V15V24V

型式记号

05P

05D

12F

15F

24F

输出型式

长线驱动器

互补输出

电路

注：生产厂为长春第一光学有限公司。

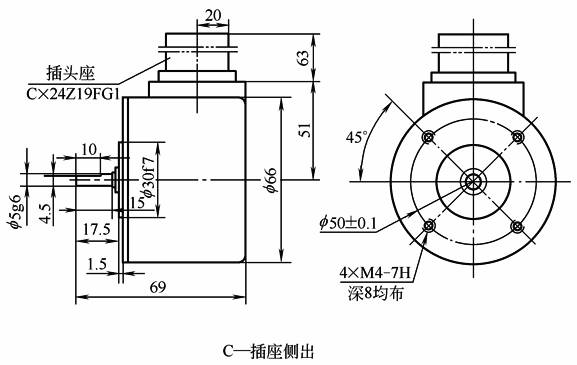

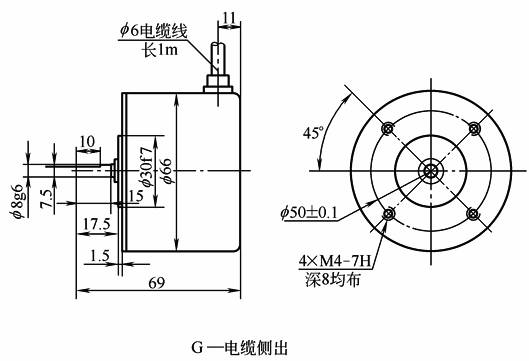

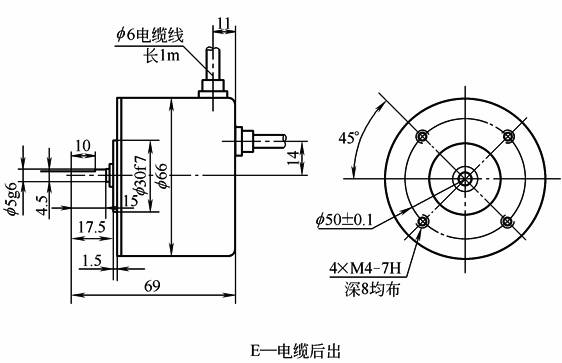

(4)外形及安装尺寸(见图)
