JXW系列绝对式光电编码器

(1) 产品的特点及用途

JXW系列绝对式光电编码器能够实现零位固定，单值函数输出，抗干扰能力强，结构上采取了防尘、防潮等措施，具有耐冲击、耐振动的性能，能够测量角位移、旋转速度等机械量，并可将测量结果以自然二进制码输出，从而广泛应用于自动测量、自动控制等系统中

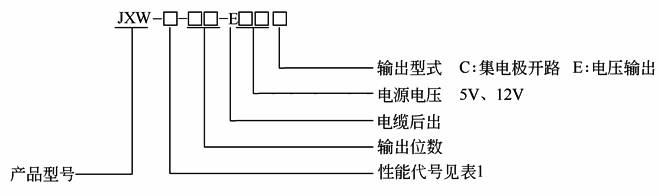

(2) 型号的含义

表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　性能代号含义

性能代号

电源电压/V

输出码制

7

5±0.25

自然二进制码

8

循环二进制码

9

12

自然二进制码

10

循环二进制码

(3) 主要技术参数及输出电路

JXW系列绝对式光电编码器主要技术参数见表2，输出电路见图1

表2　　　　　　　　　　　　　　　　　　　　　　JXW系列绝对式光电编码器主要技术参数

基

本

参

数

位数

分割数

角分辨率

测量范围/(°)

准确度/(")

8

256

360°/28

0~360

±42

9

512

360°/29

0~360

±21

10

1024

360°/210

0~360

±10

电

气

参

数

性能

序号

电源电

压/V

输出信号

消耗电流

/mA

波形

上升下降

时间/μs

响应频率

/kHz

最小负载

/Ω

绝缘阻抗

/MΩ

高电平

/V

低电平

/V

允许注入

电流/mA

7

8

5±0.25

≥3.5

≤0.5

＜20

＜260

方波

＜1

＜25

500

＞100

9

10

12

≥10

≤1

集电极

开路

机

械

参

数

允许最大机械转速

/r·min^-1

启动力矩(25℃)

/N·m

轴最大负载

径向/N

轴向/N

1000

2×10^-3

20

10

环境参数：

使用温度/℃

贮存温度/℃

相对湿度/%

耐振动/m·s^-2

耐冲击/m·s^-2

-20~50

-30~70

85

30(10~200Hz，X、Y、Z三方向各1h)

300(11ms，X、Y、Z三个方向各3次)

注：1．允许注入电流20mA为单路信号的允许注入电流。

2．防护等级为IP54。

3.生产厂为长春第一光学有限公司。

(4) 外形及安装尺寸(见图2)

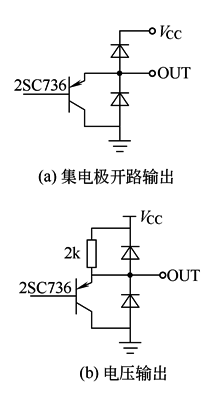

图1  JXW系列绝对式

光电编码器输出电路

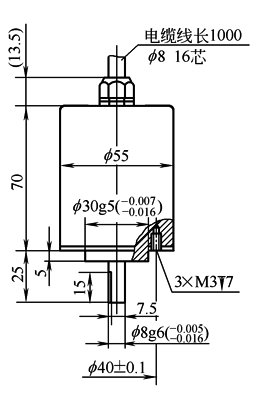

图2  JXW系列绝对式光电

编码器外形及安装尺寸
