外形及安装尺寸

E3S-C系列光电开关外形及安装尺寸见图1~图5

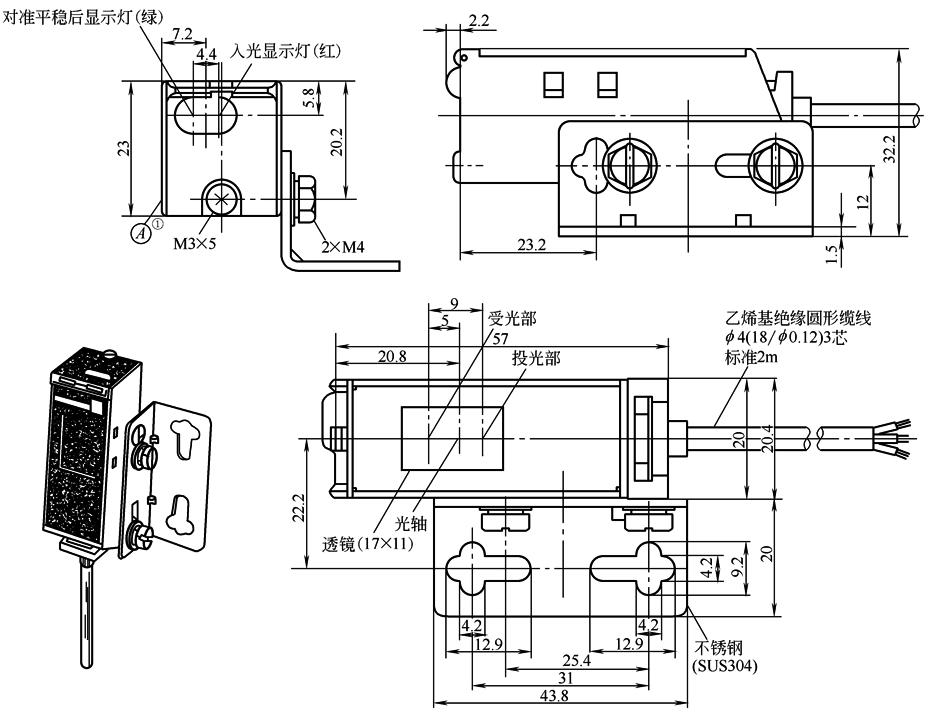

E3S-CT11-(M1J)型外形及安装尺寸见图1。图示为受光器，同一型号投光器和受光器外形及安装尺寸相同，但投光器在型号后加L，如E3S-CT□□-Ｌ型，受光器在型号后加D，如E3S-CT□□-D型

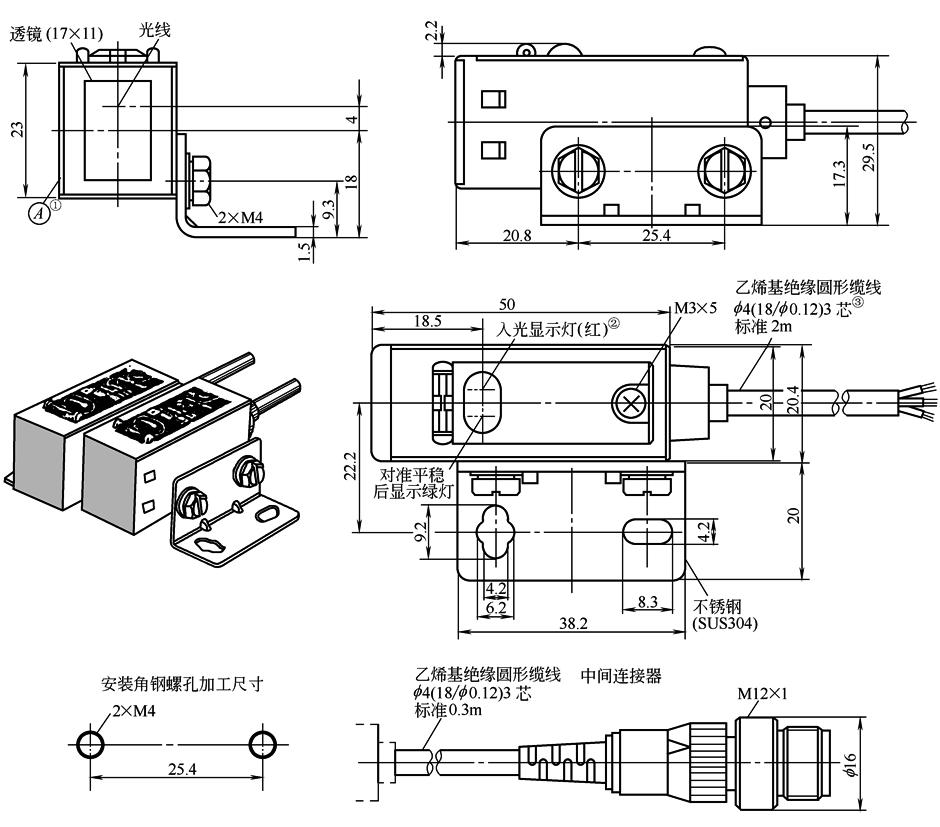

E3S-CR11-(M1J)型、E3S-CD11-(M1J)型、E3S-CD12-(M1J)型外形及安装尺寸见图2

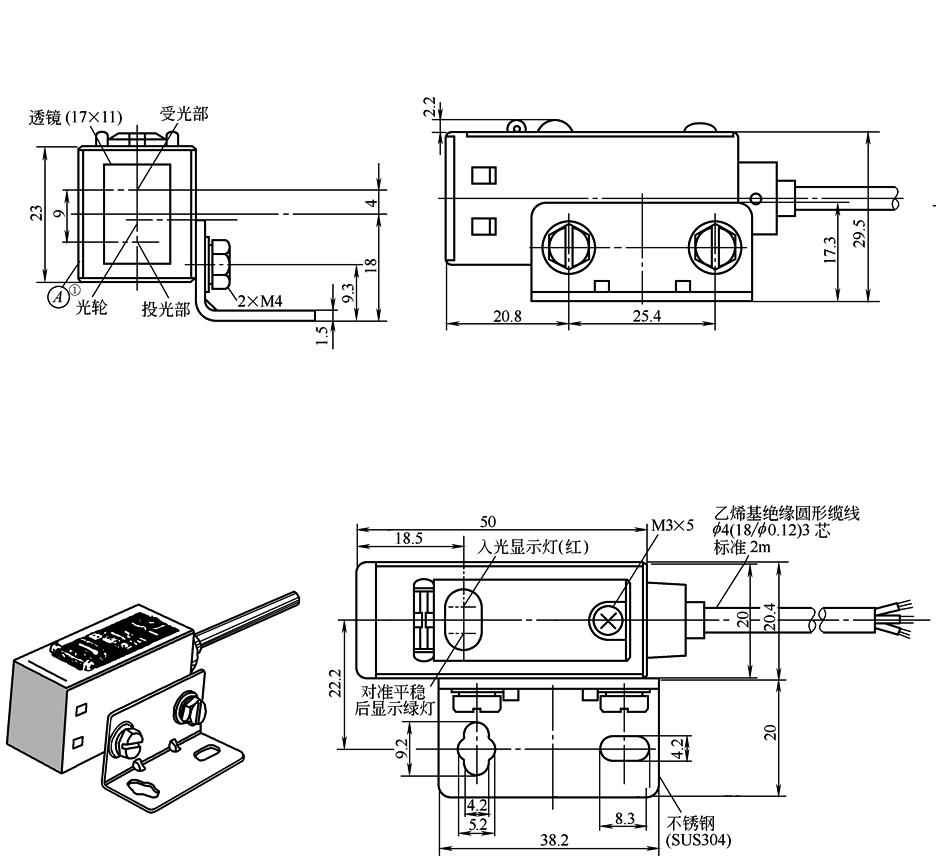

E3S-CT61-(M1J)型外形及安装尺寸见图3。图示为受光器，投光器尺寸与受光器尺寸相同

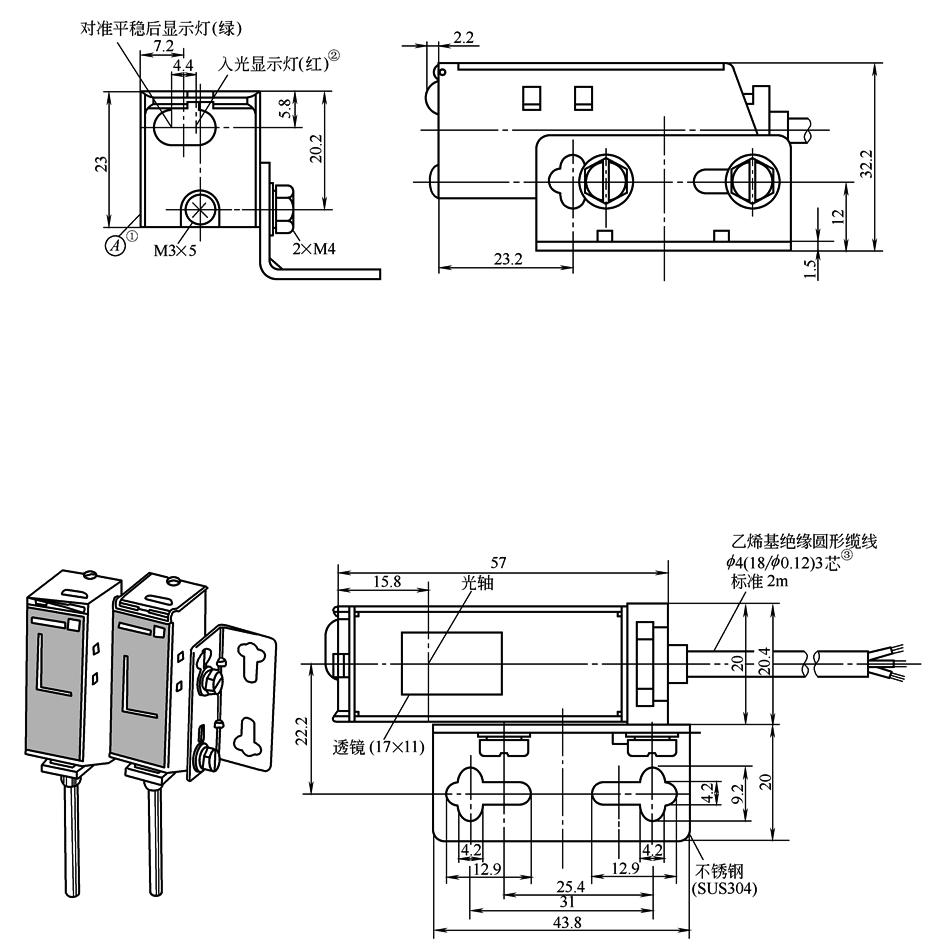

E3S-CR61-(M1J)型、E3S-CD61-(M1J)型、E3S-CD62-(M1J)型外形及安装尺寸见图4

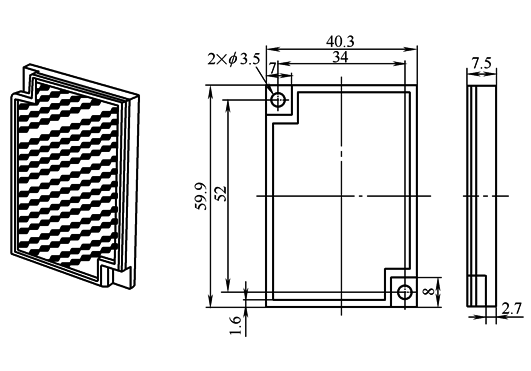

E3S-CR11/CR61回归反射型光电开关、反射板/E39-R1型见图5(回归反射型E3S-CR11/CR61型有附件)

图1

① 面也可以安装固定角钢。

② 对射型的投光器只有电源显示灯(红)。

③ 对射型的投光器，f 4(27/f 0.12)2芯。

图2

① 面也可以安装固定角钢。

注：1．中间连接器同图1。

2．安装角钢螺孔加工尺寸同图1。

图3

① 面也可以安装固定角钢。

② 对射型的投光器只有电源显示灯。

③ 对射型的投光器，f 4(27/f 0.12)2芯。

注：1．中间连接器同图1。

2．安装角钢螺孔加工尺寸同图1。

图4

① 面也可以安装固定角钢。

注：1．中间连接器同图1。

2．安装角钢螺孔加工尺寸同图1。

图5
