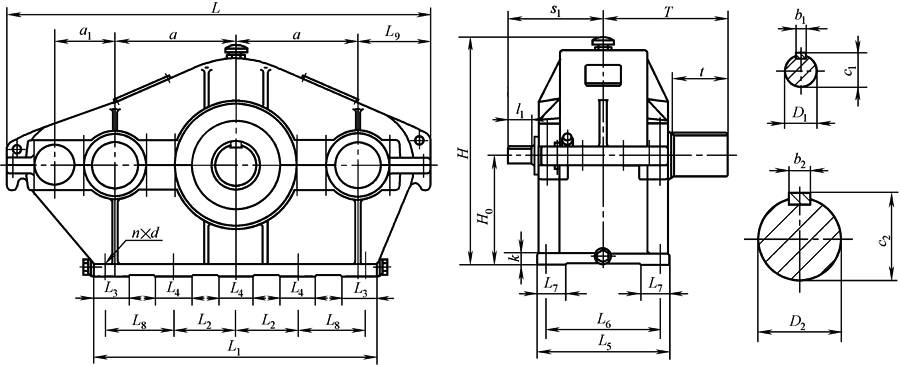

SHCⅠ型减速器外形、安装尺寸

SHCⅠ型减速器外形、安装尺寸
mm
规格	中心尺寸			轮廓尺寸					地脚螺栓
规格	a	a₁	H₀	H	L	L₁	L₅	L₉	d	n	k	L₂	L₃	L₄	L₆	L₇	L₈
215	215	130	200	433	790	550	290	130	M20	4	25	245	100		240	70
255	255	145	230	493	910	630	320	150	M20	6	25	285	100	100	270	70
300	300	160	280	585	1050	750	350	180	M24	6	30	345	120	120	285	80
350	350	180	325	678	1220	860	410	200	M24	6	35	390	120	160	350	90
400	400	210	355	740	1410	950	445	240	M24	8	40	150	120	120	385	100	290
450	450	230	400	825	1550	1100	510	270	M30	8	45	160	120	120	430	100	340
500	500	260	500	1028	1750	1220	570	305	M36	8	55	160	150	150	490	120	410
550	550	290	560	1110	1910	1320	600	325	M36	8	60	200	150	150	530	120	410
600	600	330	630	1270	2110	1460	680	360	M42	8	60	220	180	180	580	150	465
670	670	360	670	1330	2310	1600	720	385	M42	8	70	250	180	180	640	140	500
750	750	390	750	1520	2570	1790	790	425	M48	8	80	280	210	210	690	150	560
840	840	420	840	1666	2850	1980	874	480	M48	10	80	450	250	250	764	150	485
950	950	460	950	1870	3180	2240	1000	520	M56	10	90	500	250	250	870	200	555
1070	1070	520	1060	2100	3530	2480	1030	545	M56	10	90	500	250	250	895	200	675

规格	高速轴伸i＜51					高速轴伸51≤i＜100					高速轴伸i≥100					低速轴伸					质量 /kg
规格	D₁	l₁	c₁	b₁	s₁	D₁	l₁	c₁	b₁	s₁	D₁	l₁	c₁	b₁	s₁	D₂	t	T	c₂	b₂	质量 /kg
215	35k6	58	38	10	186	28k6	42	31	8	170	22j6	36	25	6	165	75m6	105	235	79.5	20	205
255	42k6	82	45	12	228	35k6	58	38	10	200	28j6	42	31	8	185	90m6	130	275	95	25	310
300	48k6	82	51.5	14	252	42k6	82	45	12	252	35k6	58	38	10	228	110m6	165	340	116	28	528
350	55k6	82	59	16	275	48k6	82	51.5	14	275	42k6	82	45	12	275	130m6	200	395	137	32	699
400	65m6	105	69	18	341	55k6	82	59	16	318	48k6	82	51.5	14	318	150m6	200	438	158	36	1145
450	70m6	105	74.5	20	355	65m6	105	69	18	355	55m6	82	59	16	332	170m6	240	500	179	40	1600
500	75m6	105	79.5	20	375	70m6	105	74.5	20	375	60m6	105	64	18	375	180m6	240	510	190	45	2150
550	80m6	130	85	22	415	75m6	105	79.5	20	390	65m6	105	69	18	390	200m6	280	580	210	45	2900
600	90m6	130	95	25	455	80m6	130	85	22	455	70m6	105	74.5	20	430	220m6	280	600	231	50	3650
670	100m6	165	106	28	510	90m6	130	95	25	475	80m6	130	85	22	475	250m6	330	690	262	56	5050
750	110m6	165	116	28	550	100m6	165	106	28	550	90m6	130	95	25	515	280m6	380	765	292	63	6600
840	130m6	200	137	32	605	110m6	165	116	28	570	100m6	165	106	28	570	300m6	380	790	314	70	9300
950	150m6	200	157	36	665	130m6	200	137	32	665	110m6	165	116	28	630	340m6	450	920	355	80	13400
1070	170m6	240	179	40	760	150m6	200	157	36	720	130m6	200	137	32	720	380m6	450	940	395	80	19500
