SH型减速器外形、安装尺寸 (YB/T 079—1995) /mm

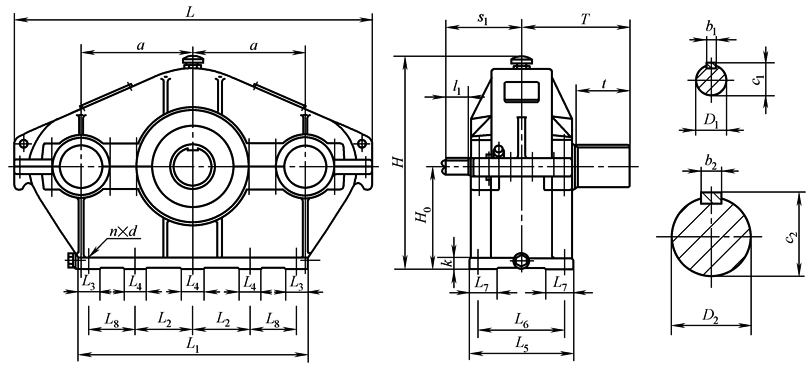

SH型减速器外形、安装尺寸
mm
规格	中心尺寸				轮廓尺寸								地脚螺栓
	a		H₀		H		L		L₁		L₅		d		n		k		L₂		L₃		L₄		L₆		L₇	L₈
215	215		200		433		690		450		240		M20		4		25		190		100				185		65
255	255		230		493		810		530		260		M20		6		25		220		100		100		210		70
300	300		280		585		960		630		300		M24		6		30		255		120		120		235		80
350	350		325		678		1100		720		340		M24		6		35		310		120		160		270		90
400	400		355		740		1280		820		370		M24		8		40		150		120		120		310		100	210
450	450		400		825		1440		920		420		M30		8		45		160		120		120		340		100	240
500	500		500		988		1610		1050		465		M36		8		50		185		150		120		390		100	250
550	550		560		1110		1750		1130		510		M36		8		60		200		150		150		440		120	290
600	600		630		1230		1920		1250		555		M42		8		60		220		180		150		480		120	300
670	670		670		1330		2110		1370		600		M42		8		70		250		180		180		520		140	350
750	750		750		1480		2350		1550		660		M48		8		80		250		210		210		560		150	420
840	840		840		1626		2460		1730		750		M48		10		80		330		225		200		640		150	410
950	950		950		1830		2940		1950		815		M56		10		90		360		235		200		685		200	480
1070	1070		1060		2060		3230		2190		870		M56		10		90		440		240		240		735		200	540
规格	高速轴伸i≤23									高速轴伸i≥25.5										低速轴伸								质量 /kg
	D₁	l₁		S₁		c₁		b₁		D₁		l₁		S₁		c₁		b₁		D₂		t		T		c₂	b₂
215	35k6	58		165		38		10		35k6		58		165		38		10		75m6		105		215		79.5	20	175
255	45k6	82		195		48.5		14		45k6		82		195		48.5		14		90m6		130		245		95	25	260
300	50k6	82		215		53.3		14		50k6		82		215		53.3		14		110m6		165		315		116	28	440
350	55m6	82		240		53.5		16		55m6		82		240		59		16		130m6		200		365		137	32	590
400	65m6	105		290		69		18		65m6		105		290		69		18		150m6		200		395		158	36	900
450	75m6	105		310		79.5		20		70m6		105		310		74.5		20		170m6		240		460		179	40	1470
500	80m6	130		350		85		22		70m6		105		325		74.5		20		180m6		240		470		190	45	1800
550	85m6	130		370		90		22		75m6		105		345		79.5		20		200m6		280		535		210	45	2360
600	90m6	130		390		95		25		80m6		130		390		85		22		220m6		280		540		231	50	3090
670	100m6	165		450		106		28		90m6		130		415		95		25		250m6		330		630		262	56	4370
750	110m6	165		485		116		28		100m6		165		485		106		28		280m6		380		705		292	63	6040
840	130m6	200		545		137		32		110m6		165		510		116		28		300m6		380		730		314	70	8820
950	150m6	200		575		158		36		130m6		200		575		137		32		340m6		450		830		355	80	12900
1070	170m6	240		640		179		40		150m6		200		600		158		36		380m6		450		860		395	80	18600
说明：生产厂为北京太富力传动机器有限责任公司(本节三环减速器均为该公司生产)
