适用范围及标记

(1) 适用范围

NGW-S型行星齿轮减速器由弧齿锥齿轮传动和行星齿轮传动组合，包括两级、三级两个系列，典型传动方式如图1所示，主要用于冶金、矿山、起重运输及通用机械设备。其适用范围为：齿轮圆周速度不大于13m/s；工作环境温度为-40~45℃；可正、反两方向转动(正方向顺时针为优选方向)

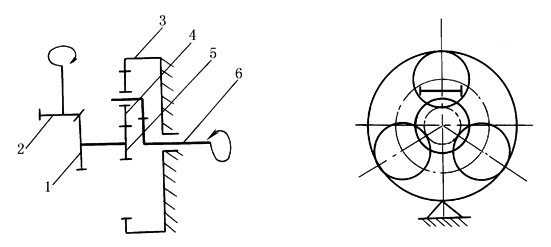

图1  NGW-S型减速器传动简图

1—从动锥齿轮；2—主动锥齿轮；3—内齿轮；4—行星轮；5—太阳轮；6—行星架

(2) 标记示例

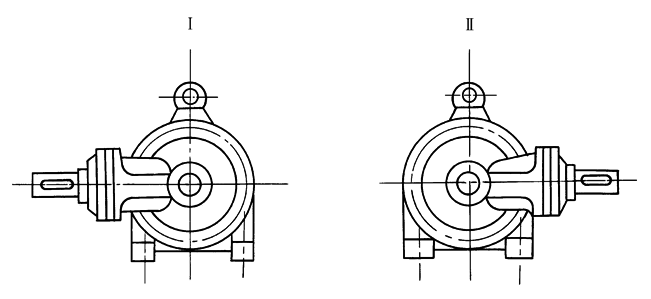

图2  NGW-S型减速器装配型式

(3)主要生产厂家

银川起重机总厂减速器厂、洛阳矿山机器厂、南京高速齿轮箱厂
