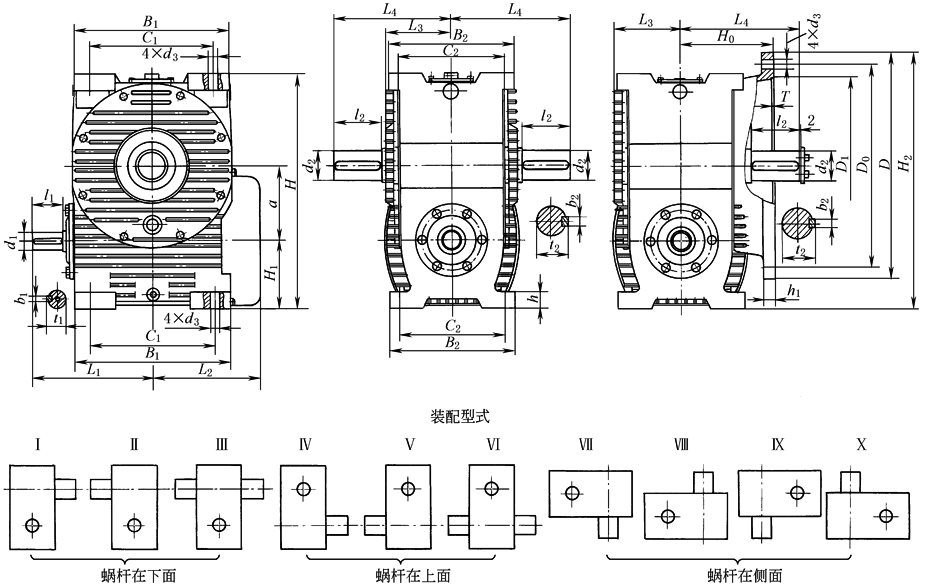

外形、安装尺寸

mm

中心距a

B₁

B₂

C₁

C₂

H₁

H

L₁

L₂

L₃

L₄

h

d₁

l₁

b₁

t₁

63

145

125

95

100

65

228

120

120

62

130

16

19j6

28

6

21.5

80

170

160

120

130

80

280

142

140

80

150

20

24j6

36

8

27

100

215

190

170

155

100

340

178

170

95

190

28

28j6

42

8

31

125

260

220

200

180

112

412

215

195

110

205

32

32j6

58

10

35

140

280

240

220

195

125

455

225

215

120

238

35

38k6

58

10

41

160

330

270

275

230

140

500

280

243

140

258

38

42k6

82

12

45

180

360

305

280

255

160

570

295

265

150

270

40

42k6

82

12

45

200

420

340

335

285

180

620

320

295

170

320

45

48k6

82

14

51.5

225

460

360

370

300

200

700

350

320

180

325

50

48k6

82

14

51.5

250

515

390

425

325

200

740

380

350

195

375

55

55k6

82

16

59

280

560

430

450

360

225

840

425

390

215

395

60

60m6

105

18

64

315

620

470

500

395

250

940

460

430

235

415

65

65m6

105

18

69

355

700

520

560

440

280

1050

498

490

260

475

70

70m6

105

20

74.5

400

780

570

630

490

300

1160

545

525

295

510

75

75m6

105

20

79.5

中心距a

d₂

l₂

b₂

t₂

d₃

D

D₀

D₁

T

h₁

H₀

H₂

质量/kg

63

32k6

58

10

35

M10

240

210

170H8

5

15

100

248

20

80

38k6

58

10

41

M12

275

240

200H8

5

15

125

298

35

100

48k6

82

14

51.5

M12

320

285

245H8

5

16

140

360

60

125

55k6

82

16

59

M16

400

355

300H8

6

20

160

437

100

140

60m6

105

18

64

M16

435

390

340H8

6

22

175

482

130

160

65m6

105

18

69

M16

490

455

395H8

6

25

195

545

145

180

75m6

105

20

79.5

M20

530

480

425H8

6

28

210

605

190

200

80m6

130

22

85

M20

580

530

475H8

6

30

230

670

250

225

90m6

130

25

95

M24

660

605

525H8

6

30

250

755

305

250

100m6

165

28

106

M24

705

640

580H8

6

32

270

808

420

280

110m6

165

28

116

M30

800

720

635H8

6

35

300

905

540

315

120m6

165

32

127

M30

890

810

725H8

8

40

325

1010

720

355

130m6

200

32

137

M36

980

890

790H8

8

45

365

1125

920

400

150m6

200

36

158

M36

1080

990

890H8

8

50

390

1240

1250

注：减速器噪声：a≥63~100mm时，≤70dB(A)；a≥125~180mm时，≤73dB(A)；a≥200~400mm时，≤75dB(A)。
