计算选型
|

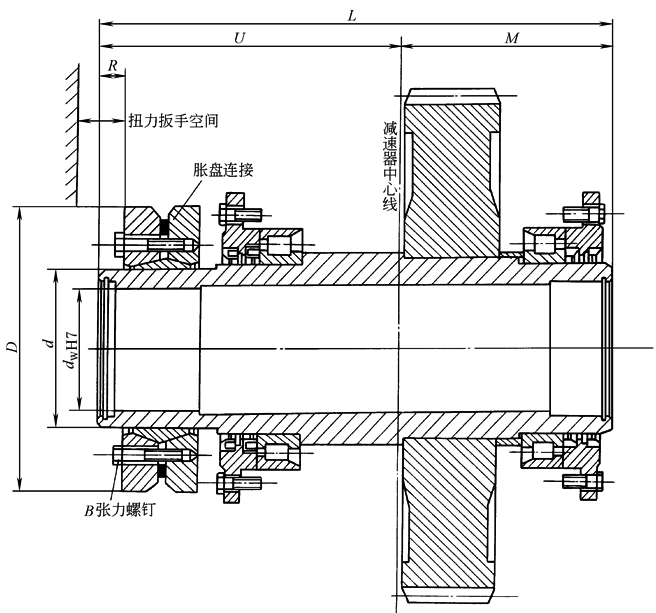

空心轴套及胀盘尺寸 |
||||||||||||
|
mm |
||||||||||||
|
减速器 公称中心距 a |
空 心 轴 套 |
胀 盘 |
||||||||||
|
dW |
L |
M |
R |
U |
型 号 |
D |
d |
Tt/N·m |
螺 钉 |
质量 /kg |
||
|
B |
Ta/N·m |
|||||||||||
|
160 |
80 |
370 |
145 |
26 |
225 |
110-72 |
185 |
110 |
9000 |
M10 |
58 |
5.9 |
|
180 |
90 |
410 |
160 |
27 |
250 |
125-72 |
215 |
125 |
13000 |
M10 |
58 |
8.3 |
|
200 |
100 |
450 |
175 |
32 |
275 |
140-71 |
230 |
140 |
17600 |
M12 |
100 |
10 |
|
224 |
110 |
485 |
190 |
33 |
295 |
155-71 |
263 |
155 |
25000 |
M12 |
100 |
15 |
|
250 |
120 |
535 |
210 |
37 |
325 |
165-71 |
290 |
165 |
35000 |
M12 |
240 |
22 |
|
280 |
135 |
590 |
230 |
35 |
360 |
175-71 |
300 |
175 |
48000 |
M16 |
240 |
22 |
|
315 |
160 |
680 |
260 |
37 |
420 |
220-71 |
370 |
220 |
100000 |
M16 |
240 |
54 |
|
355 |
180 |
735 |
285 |
38 |
450 |
240-71 |
405 |
240 |
138000 |
M20 |
470 |
67 |
|
400 |
200 |
795 |
305 |
46 |
490 |
260-71 |
430 |
260 |
184000 |
M20 |
470 |
82 |
|
450 |
220 |
895 |
345 |
48 |
550 |
280-71 |
460 |
280 |
245000 |
M20 |
470 |
102 |
|
500 |
280 |
1190 |
475 |
61 |
715 |
350-71 |
570 |
350 |
500000 |
M20 |
470 |
204 |
|
560 |
310 |
1270 |
510 |
67 |
760 |
390-71 |
660 |
390 |
710000 |
M20 |
470 |
260 |
|
630 |
340 |
1400 |
560 |
71 |
840 |
420-71 |
690 |
420 |
840000 |
M20 |
470 |
316 |
|
710 |
380 |
1490 |
600 |
73 |
890 |
460-71 |
770 |
460 |
1140000 |
M20 |
470 |
420 |
|
800 |
420 |
1600 |
645 |
82 |
955 |
500-71 |
850 |
500 |
1600000 |
M20 |
470 |
575 |
|
注：1．Ta—— 紧固轴所需转矩；Tt—— 胀盘可传递的最大转矩。 2．与空心轴套连接的连接轴尺寸见表与空心轴套连接的连接轴尺寸。 |
||||||||||||
