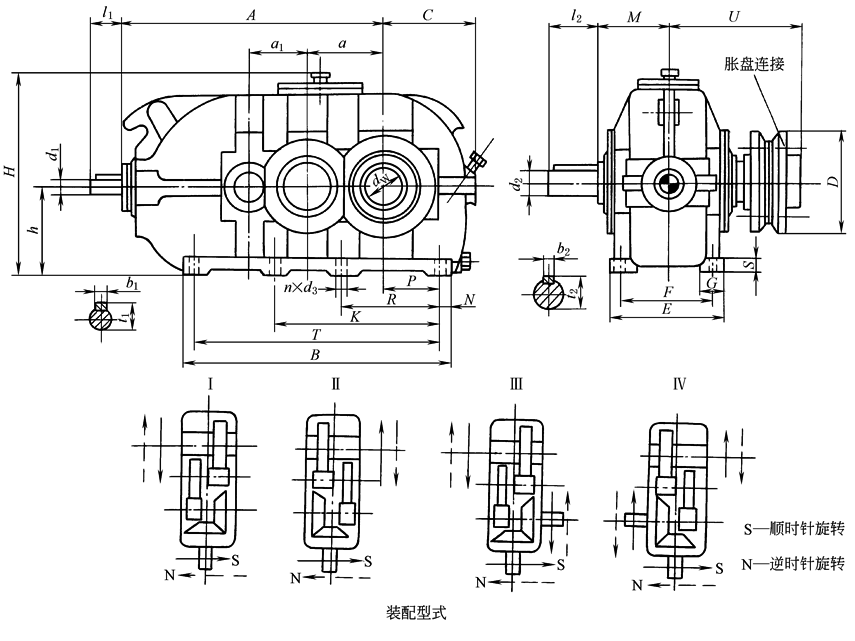

DCYK型减速器外形、安装尺寸及装配型式 |
||||||||||||||||||||||||||||||
|
mm |
||||||||||||||||||||||||||||||
|
公称中心距 a |
a1 |
d1 |
l1 |
d2 |
l2 |
dW |
U |
A |
B |
C |
E |
F |
G |
S |
h |
H |
M |
|||||||||||||
|
160 |
112 |
25 |
60 |
32 |
80 |
80 |
225 |
510 |
555 |
190 |
250 |
210 |
65 |
35 |
180 |
423 |
145 |
|||||||||||||
|
180 |
125 |
30 |
80 |
38 |
90 |
250 |
575 |
625 |
215 |
270 |
230 |
70 |
35 |
200 |
468 |
160 |
||||||||||||||
|
200 |
140 |
35 |
42 |
110 |
100 |
275 |
640 |
685 |
240 |
300 |
250 |
75 |
40 |
225 |
520 |
175 |
||||||||||||||
|
224 |
160 |
40 |
110 |
48 |
110 |
295 |
725 |
775 |
260 |
320 |
270 |
80 |
45 |
250 |
570 |
190 |
||||||||||||||
|
250 |
180 |
42 |
50 |
120 |
325 |
815 |
860 |
290 |
370 |
310 |
90 |
50 |
280 |
626 |
210 |
|||||||||||||||
|
280 |
200 |
50 |
55 |
135 |
360 |
905 |
970 |
325 |
400 |
340 |
100 |
55 |
315 |
702 |
230 |
|||||||||||||||
|
315 |
224 |
55 |
65 |
140 |
160 |
420 |
1020 |
1085 |
355 |
450 |
380 |
110 |
60 |
355 |
809 |
260 |
||||||||||||||
|
355 |
250 |
60 |
140 |
75 |
180 |
450 |
1140 |
1220 |
390 |
480 |
410 |
120 |
65 |
400 |
900 |
285 |
||||||||||||||
|
400 |
280 |
65 |
85 |
170 |
200 |
490 |
1275 |
1355 |
440 |
530 |
460 |
130 |
70 |
450 |
970 |
305 |
||||||||||||||
|
450 |
315 |
75 |
95 |
220 |
550 |
1425 |
1520 |
490 |
600 |
510 |
140 |
80 |
500 |
1065 |
345 |
|||||||||||||||
|
500 |
355 |
90 |
170 |
100 |
210 |
280 |
715 |
1585 |
1690 |
570 |
650 |
560 |
150 |
90 |
560 |
1208 |
435 |
|||||||||||||
|
560 |
400 |
100 |
210 |
110 |
310 |
760 |
1775 |
1895 |
610 |
750 |
640 |
160 |
100 |
630 |
1325 |
475 |
||||||||||||||
|
630 |
450 |
110 |
130 |
250 |
340 |
840 |
1995 |
2145 |
675 |
800 |
690 |
170 |
110 |
710 |
1460 |
525 |
||||||||||||||
|
710 |
500 |
120 |
150 |
380 |
890 |
2235 |
2400 |
760 |
900 |
770 |
190 |
125 |
800 |
1665 |
570 |
|||||||||||||||
|
800 |
560 |
130 |
250 |
160 |
300 |
420 |
955 |
2505 |
2700 |
840 |
1000 |
870 |
200 |
140 |
900 |
1870 |
625 |
|||||||||||||
|
公称中心距 a |
n |
d3 |
N |
P |
R |
K |
T |
b1 |
t1 |
b2 |
t2 |
D |
平均质量 /kg |
油量 /L |
||||||||||||||||
|
160 |
6 |
18 |
30 |
115 |
210 |
— |
495 |
8 |
28 |
10 |
35 |
185 |
200 |
9 |
||||||||||||||||
|
180 |
135 |
240 |
565 |
33 |
41 |
215 |
255 |
13 |
||||||||||||||||||||||
|
200 |
23 |
35 |
145 |
255 |
— |
615 |
10 |
38 |
12 |
45 |
230 |
325 |
18 |
|||||||||||||||||
|
224 |
165 |
290 |
705 |
12 |
43 |
14 |
51.5 |
263 |
453 |
26 |
||||||||||||||||||||
|
250 |
27 |
40 |
180 |
315 |
— |
780 |
45 |
53.5 |
290 |
586 |
33 |
|||||||||||||||||||
|
280 |
45 |
200 |
355 |
880 |
14 |
53.5 |
16 |
59 |
300 |
837 |
46 |
|||||||||||||||||||
|
315 |
8 |
33 |
50 |
220 |
405 |
655 |
985 |
16 |
59 |
18 |
69 |
370 |
1100 |
65 |
||||||||||||||||
|
355 |
55 |
245 |
450 |
740 |
1110 |
18 |
64 |
20 |
79.5 |
405 |
1550 |
90 |
||||||||||||||||||
|
400 |
280 |
510 |
840 |
1245 |
69 |
22 |
90 |
430 |
1967 |
125 |
||||||||||||||||||||
|
450 |
39 |
60 |
315 |
575 |
940 |
1400 |
20 |
79.5 |
25 |
100 |
460 |
2675 |
180 |
|||||||||||||||||
|
500 |
70 |
350 |
645 |
1050 |
1550 |
25 |
95 |
28 |
106 |
570 |
4340 |
240 |
||||||||||||||||||
|
560 |
45 |
80 |
390 |
715 |
1165 |
1735 |
28 |
106 |
116 |
660 |
5320 |
335 |
||||||||||||||||||
|
630 |
445 |
800 |
1305 |
1985 |
116 |
32 |
137 |
690 |
7170 |
480 |
||||||||||||||||||||
|
710 |
90 |
500 |
900 |
1490 |
2220 |
32 |
127 |
36 |
158 |
770 |
9600 |
690 |
||||||||||||||||||
|
800 |
560 |
1100 |
1680 |
2520 |
137 |
40 |
169 |
850 |
13340 |
940 |
||||||||||||||||||||
|
注：空心轴套及胀盘联接尺寸见表空心轴套及胀盘尺寸。 |
||||||||||||||||||||||||||||||
