蜗杆传动的侧隙规定

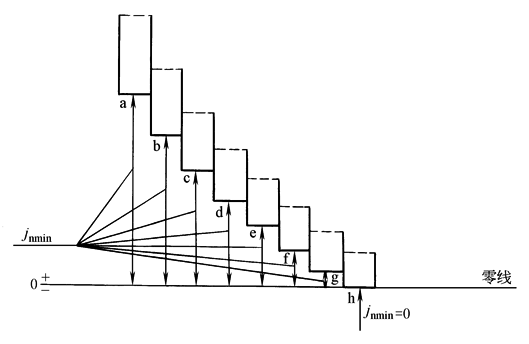

1) 本标准按蜗杆传动的最小法向侧隙大小，将侧隙种类分为八种：a、b、c、d、e、f、g和h。最小法向侧隙值以a为最大，h为零，其他依次减小，如下图所示。侧隙种类与精度等级无关

侧隙种类

2) 蜗杆传动的侧隙要求，应根据工作条件和使用要求用侧隙种类的代号(字母)表示。各种侧隙的最小法向侧隙j_nmin值按表传动的最小法向侧隙j_nmin值的规定。当超出表列范围时，可按表极限偏差或公差间的相关关系式选取

对可调中心距传动或蜗杆、蜗轮不要求互换的传动，允许传动的侧隙规范用最小侧隙j_tmin(或j_nmin)和最大侧隙j_tmax(或j_nmax)来规定，具体由设计确定

3) 传动的最小法向侧隙由蜗杆齿厚的减薄量来保证，即取蜗杆齿厚上偏差E_ss1＝-(j_nmin/cosα_n+E_sΔ)，齿厚下偏差E_si1＝E_ss1-T_s1，E_sΔ为制造误差的补偿部分。最大法向侧隙由蜗杆、蜗轮齿厚公差T_s1、T_s2确定。蜗轮齿厚上偏差E_ss2＝0，下偏差E_si2＝-T_s2。对各精度等级的T_s1、E_sΔ和T_s2值分别按表蜗杆齿厚公差T_s1值、表蜗杆齿厚上偏差(E_ss1)中的误差补偿部分E_sΔ值、表蜗轮齿厚公差T_s2值的规定。当超出表列范围时，可按极限偏差和公差与蜗杆几何参数的关系式、表极限偏差和公差与蜗轮几何参数的关系式、表极限偏差或公差间的相关关系式计算

对可调中心距传动或不要求互换的传动，其蜗轮的齿厚公差可不作规定，蜗杆齿厚的上、下偏差由设计确定

4) 对各种侧隙种类的侧隙规范数值系蜗杆传动在20℃时的情况，未计入传动发热和传动弹性变形的影响。传动中心距的极限偏差±f_a按表传动中心距极限偏差±f_a值的规定
