计算选型
|
术语定义和代号 |
|
|
名 称 |
定 义 |
|

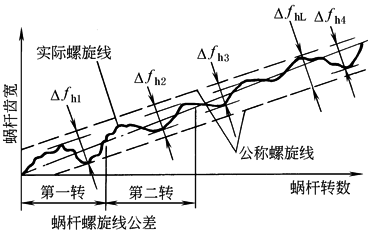

蜗杆螺旋线误差ΔfhL
蜗杆螺旋线公差fhL |
在蜗杆轮齿的工作齿宽范围(两端不完整齿部分应除外)内，蜗杆分度圆柱面①上，包容实际螺旋线的最近两条公称螺旋线间的法向距离 |
|
蜗杆—转螺旋线误差Δfh 蜗杆—转螺旋线公差fh |
在蜗杆轮齿的一转范围内，蜗杆分度圆柱面①上，包容实际螺旋线的最近两条理论螺旋线间的法向距离 |
|
蜗杆轴向齿距偏差Δfpx
蜗杆轴向齿距极限偏差 上偏差+fpx 下偏差-fpx |
在蜗杆轴向截面上实际齿距与公称齿距之差 |
|
蜗杆轴向齿距累积误差ΔfpxL
蜗杆轴向齿距累积公差fpxL |
在蜗杆轴向截面上的工作齿宽范围(两端不完整齿部分应除外)内，任意两个同侧齿面间实际轴向距离与公称轴向距离之差的最大绝对值 |
|
蜗杆齿形误差Δff1
蜗杆齿形公差ff1 |
在蜗杆轮齿给定截面上的齿形工作部分内，包容实际齿形且距离为最小的两条设计齿形间的法向距离 当两条设计齿形线为非等距离的曲线时，应在靠近齿体内的设计齿形线的法线上确定其两者间的法向距离 |
|
蜗杆齿槽径向跳动Δfr
蜗杆齿槽径向跳动公差fr |
在蜗杆任意一转范围内，测头在齿槽内与齿高中部的齿面双面接触，其测头相对于蜗杆轴线的径向最大变动量 |
|
蜗杆齿厚偏差ΔEs1
蜗杆齿厚极限偏差 上偏差Ess1 蜗杆齿厚公差Ts1 下偏差Esi1 |
在蜗杆分度圆柱上，法向齿厚的实际值与公称值之差 |
|
蜗轮切向综合误差ΔF'i
蜗轮切向综合公差F'i |
被测蜗轮与理想精确的测量蜗杆②在公称轴线位置上单面啮合时，在被测蜗轮一转范围内实际转角与理论转角之差的总幅度值。以分度圆弧长计 |
|
蜗轮一齿切向综合误差Δf 'i 蜗轮一齿切向综合公差f 'i |
被测蜗轮与理想精确的测量蜗杆②在公称轴线位置上单面啮合时，在被测蜗轮一齿距角范围内实际转角与理论转角之差的最大幅度值。以分度圆弧长计 |
|
蜗轮径向综合误差ΔF"i
蜗轮径向综合公差F"i |
被测蜗轮与理想精确的测量蜗杆双面啮合时，在被测蜗轮一转范围内，双啮中心距的最大变动量 |
|
蜗轮一齿径向综合误差Δf "i 蜗轮一齿径向综合公差f "i |
被测蜗轮与理想精确的测量蜗杆双面啮合时，在被测蜗轮一齿距角范围内双啮中心距的最大变动量 |
|
蜗轮齿距累积误差ΔFp
蜗轮齿距累积公差Fp |
在蜗轮分度圆上③，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值 |
|
蜗轮k个齿距累积误差ΔFpk
蜗轮k个齿距累积公差Fpk |
在蜗轮分度圆上③，k个齿距内同侧齿面间的实际弧长与公称弧长之差的最大绝对值 k为2到小于 |
|
蜗轮齿圈径向跳动ΔFr
蜗轮齿圈径向跳动公差Fr |
在蜗轮一转范围内，测头在靠近中间平面的齿槽内与齿高中部的齿面双面接触，其测头相对于蜗轮轴线径向距离的最大变动量 |
|
蜗轮齿距偏差Δfpt
蜗轮齿距极限偏差 上偏差+fpt 下偏差-fpt |
在蜗轮分度圆上③，实际齿距与公称齿距之差 用相对法测量时，公称齿距是指所有实际齿距的平均值 |
|
蜗轮齿形误差Δff2
蜗轮齿形公差ff2 |
在蜗轮轮齿给定截面上的齿形工作部分内，包容实际齿形且距离为最小的两条设计齿形线间的法向距离 当两条设计齿形线为非等距离曲线时，应在靠近齿体内的设计齿形线的法线上确定其两者间的法向距离 |
|
蜗轮齿厚偏差ΔEs2
蜗轮齿厚极限偏差：上偏差Ess2；下偏差Esi2 蜗轮齿厚公差Ts2 |
在蜗轮中间平面上，分度圆齿厚的实际值与公称值之差 |
|
蜗杆副的切向综合误差ΔF'ic
蜗杆副的切向综合公差F'ic |
安装好的蜗杆副啮合转动时，在蜗轮和蜗杆相对位置变化的一个整周期内，蜗轮的实际转角与理论转角之差的总幅度值。以蜗轮分度圆弧长计 |
|
蜗杆副的一齿切向综合误差Δf 'ic 蜗杆副的一齿切向综合公差f 'ic |
安装好的蜗杆副啮合转动时，在蜗轮一转范围内多次重复出现的周期性转角误差的最大幅度值。以蜗轮分度圆弧长计 |
|

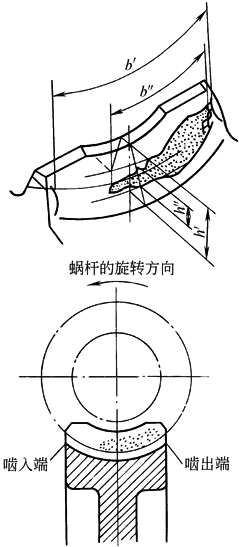

蜗杆副的接触斑点
|
安装好的蜗杆副中，在轻微力的制动下，蜗杆与蜗轮啮合运转后，在蜗轮齿面上分布的接触痕迹。接触斑点以接触面积大小、形状和分布位置表示 接触面积大小按接触痕迹的百分比计算确定： 沿齿长方向——接触痕迹的长度b"④与工作长度b' 之比的百分数 即b"/b'×100% 沿齿高方向——接触痕迹的平均高度h"与工作高度h' 之比的百分数 即h"/h'×100% 接触形状以齿面接触痕迹总的几何形状的状态确定 接触位置以接触痕迹离齿面啮入、啮出端或齿顶、齿根的位置确定 |
|
蜗杆副的中心距偏差Δfa
蜗杆副的中心距极限偏差 上偏差+fa 下偏差-fa |
在安装好的蜗杆副中间平面内，实际中心距与公称中心距之差 |
|
蜗杆副的中间平面偏移Δfx
蜗杆副的中间平面极限偏差 上偏差+fx 下偏差-fx |
在安装好的蜗杆副中，蜗轮中间平面与传动中间平面之间的距离 |
|
蜗杆副的轴交角偏差Δf∑
蜗杆副的轴交角极限偏差 上偏差+f∑ 下偏差-f∑ |
在安装好的蜗杆副中，实际轴交角与公称轴交角之差 偏差值按蜗轮齿宽确定，以其线性值计 |
|

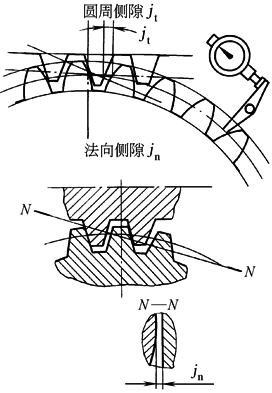

蜗杆副的侧隙
最小圆周侧隙jtmin 最小法向侧隙jnmin 最大圆周侧隙jtmax 最大法向侧隙jnmax |
在安装好的蜗杆副中，蜗杆固定不动时，蜗轮从工作齿面接触到非工作齿面接触所转过的分度圆弧长 在安装好的蜗杆副中，蜗杆和蜗轮的工作齿面接触时，两非工作齿面间的最小距离 |
|
① 允许在靠近蜗杆分度圆柱的同轴圆柱面上检验。 ② 允许用配对蜗杆代替测量蜗杆进行检验。这时，也即为蜗杆副的误差。 ③ 允许在靠近中间平面的齿高中部进行测量。 ④ 在确定接触痕迹长度b" 时，应扣除超过模数值的断开部分。 |
|
