齿轮副侧隙

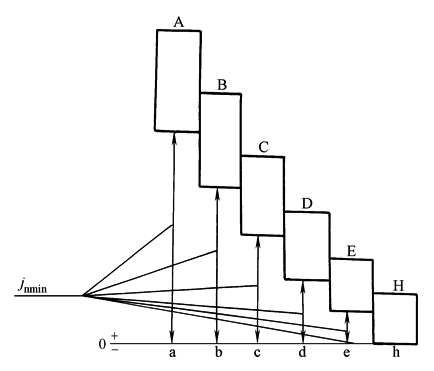

1) 标准规定齿轮副的最小法向侧隙种类为6种：a、b、c、d、e和h。最小法向侧隙值以a为最大，h为零(如下图所示)。最小法向侧隙种类与精度等级无关

2) 最小法向侧隙种类确定后，按表齿厚上偏差值和表轴交角极限偏差±E_S值查取和±E_S

3) 最小法向侧隙j_nmin按表最小法向侧隙j_nmin值规定。有特殊要求时，j_nmin可不按表最小法向侧隙j_nmin值所列

数值确定。此时，用线性插值法由表齿厚上偏差值和表轴交角极限偏差±E_S值表轴交角极限偏差±E_S值计算和±E_S

4) 最大法向侧隙j_nmax按规定。为制造误差的补偿部分，由

表最大法向侧隙(jnmax)的制造误差补偿部分值查取

5) 标准规定齿轮副的法向侧隙公差种类为5种：A、B、C、D和H，法向侧隙公差种类与精度等级有关。允许不同种类的法向侧隙公差和最小法向侧隙组合。在一般情况下，推荐法向侧隙公差种类与最小法向侧隙种类的对应关系如下图所示

6) 齿厚公差按表齿厚公差值规定

侧隙带
