定义及代号(GB/T 11365—1989)

齿轮、齿轮副误差及侧隙的定义和代号

名称

定义

切向综合误差ΔF'_i

切向综合公差F'_i

被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一转内，实际转角与理论转角之差的总幅度值。以齿宽中点分度圆弧长计

一齿切向综合误差Δf_i'

一齿切向综合公差f_i'

被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一齿距角内，实际转角与理论转角之差的最大幅度值。以齿宽中点分度圆弧长计

轴交角综合误差ΔF"_iS

轴交角综合公差ΔF"_iS

被测齿轮与理想精确的测量齿轮在分锥顶点重合的条件下双面啮合时，被测齿轮一转内，齿轮副轴交角的最大变动量。以齿宽中点处线值计

一齿轴交角综合误差Δf "_iS

一齿轴交角综合公差f "_iS

被测齿轮与理想精确的测量齿轮在分锥顶点重合的条件下双面啮合时，被测齿轮一齿距角内，齿轮副轴交角的最大变动量。以齿宽中点处线值计

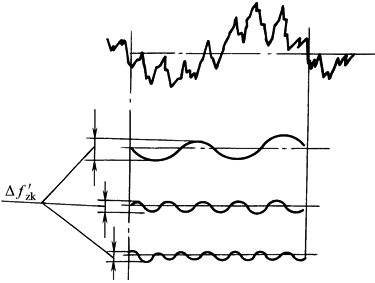

周期误差Δf '_zk

周期误差的公差f '_zk

被测齿轮与理想精确的测量齿轮按规定的安装位置单面啮合时，被测齿轮一转内，二次(包括二次)以上各次谐波的总幅度值

齿距累积误差ΔF_p

齿距累积公差F_p

在中点分度圆^①上，任意两个同侧齿面间的实际弧长与公称弧长之差的最大绝对值

k个齿距累积误差ΔF_pk

k个齿距累积公差F_pk

在中点分度圆^①上，k个齿距的实际弧长与公称弧长之差的最大绝对值。k为2到小于z/2的整数

齿圈跳动ΔF_r

齿圈跳动公差F_r

齿轮一转范围内，测头在齿槽内与齿面中部双面接触时，沿分锥法向相对齿轮轴线的最大变动量

齿距偏差Δf_pt

齿距极限偏差

上偏差+f_pt

下偏差-f_pt

在中点分度圆^①上，实际齿距与公称齿距之差

齿形相对误差Δf_c

齿形相对误差的公差f_c

齿轮绕工艺轴线旋转时，各轮齿实际齿面相对于基准实际齿面传递运动的转角之差。以齿宽中点处线值计

齿厚偏差Δ

齿厚极限偏差

上偏差

下偏差

公差

齿宽中点法向弦齿厚的实际值与公称值之差

齿轮副切向综合误差ΔF'_ic

齿轮副切向综合公差F'_ic

齿轮副按规定的安装位置单面啮合时，在转动的整周期^②内，一个齿轮相对另一个齿轮的实际转角与理论转角之差的总幅度值。以齿宽中点分度圆弧长计

齿轮副一齿切向综合误差Δf '_ic

齿轮副一齿切向综合公差f '_ic

齿轮副按规定的安装位置单面啮合时，在一齿距角内，一个齿轮相对另一个齿轮的实际转角与理论转角之差的最大值。在整周期^②内取值，以齿宽中点分度圆弧长计

齿轮副轴交角综合误差ΔF"_iSc

齿轮副轴交角综合公差F"_iSc

齿轮副在分锥顶点重合条件下双面啮合时，在转动的整周期^②内，轴交角的最大变动量。以齿宽中点处线值计

齿轮副一齿轴交角综合误差Δf "_iSc

齿轮副一齿轴交角综合公差f "_iSc

齿轮副在分锥顶点重合条件下双面啮合时，在一齿距角内，轴交角的最大变动量。在整周期^②内取值，以齿宽中点处线值计

齿轮副周期误差Δf '_zkc

齿轮副周期误差的公差f '_zkc

齿轮副按规定的安装位置单面啮合时，在大轮一转范围内，二次(包括二次)以上各次谐波的总幅度值

齿轮副齿频周期误差Δf '_zzc

齿轮副齿频周期误差的公差f '_zzc

齿轮副按规定的安装位置单面啮合时，以齿数为频率的谐波的总幅度值

接触斑点

安装好的齿轮副(或被测齿轮与测量齿轮)在轻微力的制动下运转后，在齿轮工作齿面上得到的接触痕迹

接触斑点包括形状、位置、大小三方面的要求

接触痕迹的大小按百分比确定：

沿齿长方向——接触痕迹长度b"与工作长度b'之比，即

沿齿高方向——接触痕迹高度h"与接触痕迹中部的工作齿高h'之比，即

齿轮副侧隙

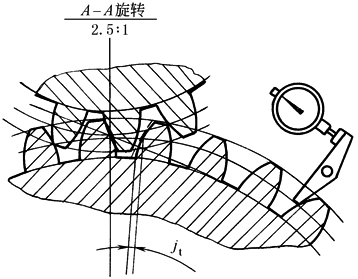

圆周侧隙j_t

齿轮副按规定的位置安装后，其中一个齿轮固定时，另一个齿轮从工作齿面接触到非工作齿面接触所转过的齿宽中点分度圆弧长

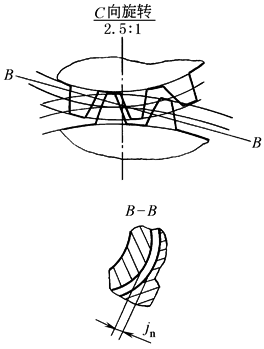

法向侧隙j_n

最小圆周侧隙j_tmin

最大圆周侧隙j_tmax

最小法向侧隙j_nmin

最大法向侧隙j_nmax

齿轮副按规定的位置安装后，工作齿面接触时，非工作齿面间的最小距离。以齿宽中点处计

j_n＝j_tcosβcosα

齿轮副侧隙变动量ΔF_vj

齿轮副侧隙变动公差F_vj

齿轮副按规定的位置安装后，在转动的整周期^②内，法向侧隙的最大值与最小值之差

齿圈轴向位移Δf_AM

齿距轴向位移极限偏差

上偏差+f_AM

下偏差-f_AM

齿轮装配后，齿圈相对于滚动检查机上确定的最佳啮合位置的轴向位移量

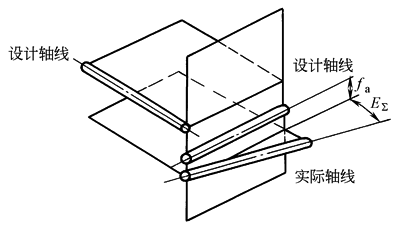

齿轮副轴间距偏差Δf_a

齿轮副轴间距极限偏差

上偏差+f_a

下偏差-f_a

齿轮副实际轴间距与公称轴间距之差

齿轮副轴交角偏差ΔE_S

齿轮副轴交角极限偏差

上偏差+E_S

下偏差-E_S

齿轮副实际轴交角与公称轴交角之差。以齿宽中点处线值计

①允许在齿面中部测量。

②齿轮副转动整周期按下式计算：，式中n₂——大轮转数；z₁——小轮齿数；X——大小轮齿数的最大公约数。
