节点区域系数ZH

节点区域系数ZH

节点区域系数ZH是考虑节点处齿廓曲率对接触应力的影响，并将分度圆上切向力折算为节圆上法向力的系数

对于法面齿形角αn为20°、22.5°、25°的内、外啮合齿轮，ZH也可由图1、图2和图3根据(x1+x2)/(z1+z2)及螺旋角β查得

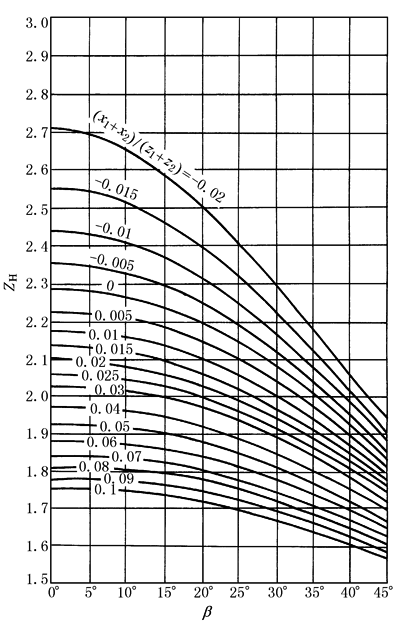

图1  αn＝20°时的节点区域系数ZH

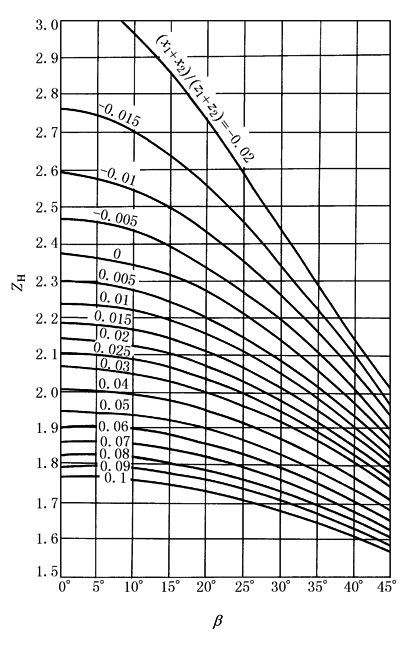

图2  αn＝22.5°时的节点区域系数ZH

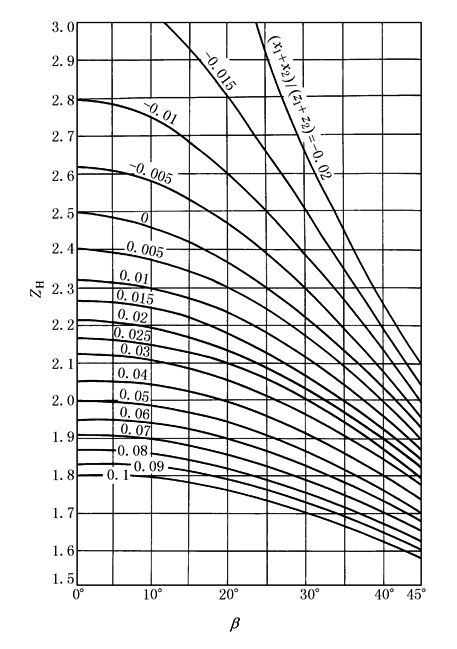

图3  αn＝25°时的节点区域系数ZH
