摩擦轮结构

四种常用的摩擦轮结构如图1~图4所示。这里要注意轮缘及有非金属材料覆面层的结构特点，至于轮芯部分一般用铸铁或钢材制造，轮辐及轮毂部分的结构设计类似于带轮及齿轮

图5所示的行星摩擦轮传动中，适当增多围绕太阳轮布置的行星摩擦轮，使总圆周力分配在更多的接触部位上，以增大传动功率。由于各摩擦轮上的法向力相互平衡，不会增加轴承的载荷。由淬硬钢制造的滚动体起着支承和导向作用，工作平稳性很好

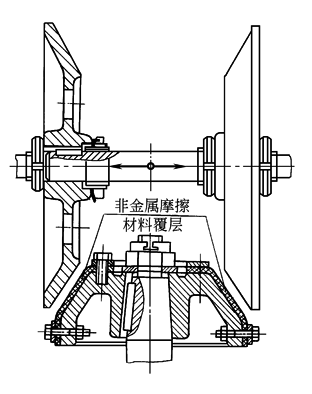

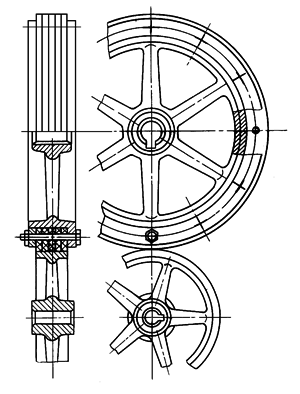

图1　圆柱摩擦轮结构　　　　　　　　　　　　　　　　　图2　圆锥摩擦轮结构

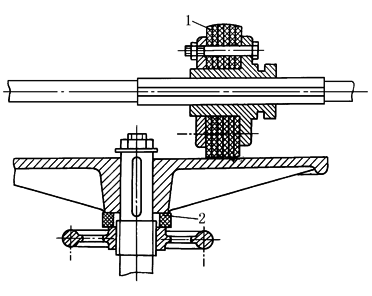

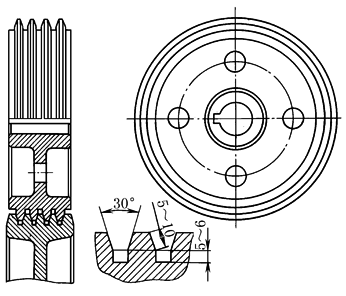

图3　圆柱槽形摩擦轮结构　　　　　　　　　　　　　　　 图4　端面摩擦轮结构

　　　　　　　　　　　　　　　　　　　　　　　　　1—皮革；2—弹性垫

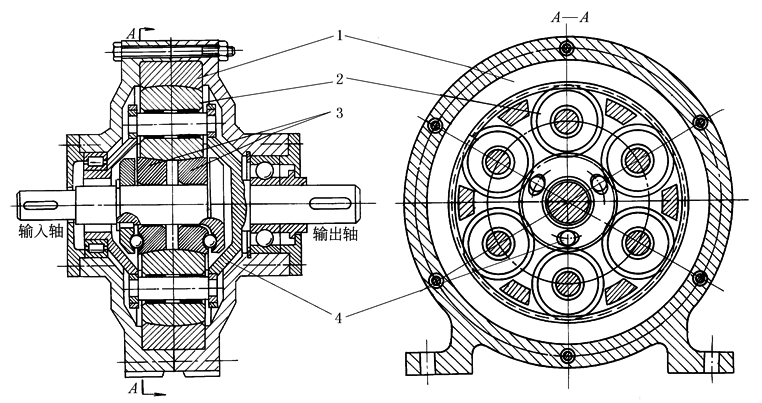

图5　行星摩擦轮传动

(P≤100kW，υ≤50m/s，i≤10)

1—内摩擦轮；2—行星摩擦轮；3—太阳摩擦轮；4—压紧装置

图6所示为洗涤机，12个橡胶摩擦轮中左侧6个起支承作用，右侧6个则起到驱动与支承洗涤筒的双重作用，压紧力由洗涤筒及洗涤物的重量产生，因此圆周力取决于被洗涤物料的重量

12个圆柱形橡胶摩擦轮，其中6个由电机拖动，每3个配一台电机，

液压离合器补偿滚动半径差，并确保平稳地启动

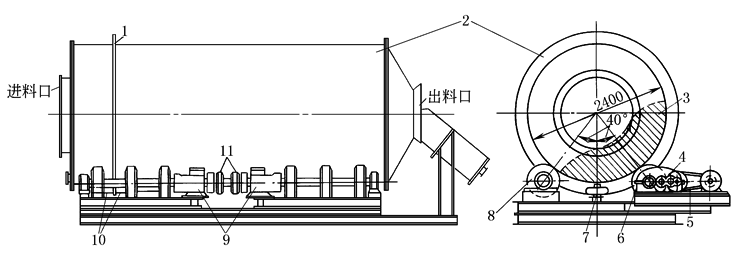

图6　洗涤筒摩擦轮传动装置

1—导向凸缘；2—洗涤筒；3—充装物料；4—齿轮传动；5—带传动；6—支承和传动摩擦轮；

7，10—轴向导轮；8—支承轮；9—电机，各20kW；11—带有V带轮的液压离合器
