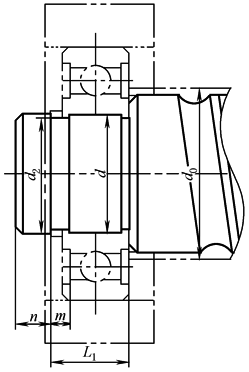

滚珠丝杠铰接式轴端型式及尺寸

mm　　

公称直径d₀

轴端尺寸

轴承型号

(推荐)

d

d₂

L₁

m

n≥

16

12

11.5

1

6301-2Z

20

15

14.3

1.1

6302-2Z

25

17

16.2

1.2

6303-2Z

32

20

19

1.5

6304-2Z

40

30

28.6

2.1

6306-2Z

50

35

33

3

6307-2Z

63

50

47

4.5

6310-2Z

80

70

67

4.5

6314-2Z

100

90

86.5

5.3

6318-2Z

注：轴承型号选用GB/T 276滚动轴承深沟球轴承(两端带防尘盖)。
