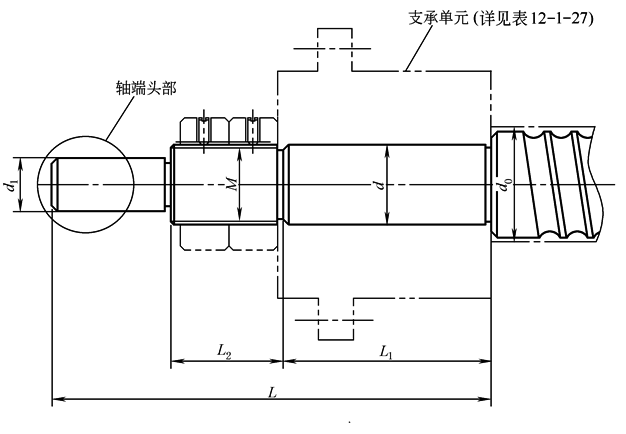

公称直径16~63mm的滚珠丝杠固定式轴端型式及尺寸

mm

公称

直径

d₀

轴端尺寸

d

M

d₁

L₁

L₂

L

键槽(E型)

螺纹代号及

公差等级

轴承

组合

宽度b

深度t

长度l

e

公称

尺寸

公差

等级

公称

尺寸

公差

等级

16

12

M12×1

6h或6g

DF

10

44

14

82

3

N9

18

H14

2.5

TFT

54

92

QFC

64

102

20

15

M15×1

6h或6g

DF

12

50

16

99

4

25

2.5

TFT

61

110

QFC

72

121

25

17

M17×1

6h或6g

DF

14

52

16

105

5

25

2.5

TFT

64

117

QFC

80

129

32

20

M20×1

6h或6g

DF

18

58

24

123

5

32

4

TFT

73

138

QFC

88

153

40

30

M30×1.5

6h或6g

DF

28

69

30

160

8

50

5

TFT

88

179

QFC

107

198

50

35

M35×1.5

6h或6g

DF

30

73

32

186

8

70

5

TFT

94

207

QFC

115

228

63

50

M50×1.5

6h或6g

DF

45

89

36

236

14

100

5

TFT

116

263

QFC

143

290

公称

直径

d₀

轴端尺寸

轴承型号

(推荐)

轴端内六角(B型)

轴端外六角(A型)

轴端四方(C型)

e₁

s₁

W₁

W₂

e₂

s₂

m₂

e₃

s₃

m₃

16

4.58

5.4

5.5

8.7

5.7

7.3

6

760201

20

5.72

5.8

6.5

11

5.7

9.7

7

760202

25

5.72

5.8

6.5

13.3

13

12.2

8

760203

32

6.86

7.3

8

15.7

13

14.7

12

760304

40

9.15

8.8

9.8

26.8

25

22.8

18

760306

50

16

13.2

14.4

26.8

25

26.2

20

760307

63

16

13.2

14.4

40.7

48

37.9

30

760310

注：轴承型号选用JB/T 8564滚动轴承，机床丝杠用推力角接触球轴承(接触角α＝60°)。
