运动形式及其载荷分析

运动形式

传动简图及螺杆载荷图

运动形式

传动简图及螺杆载荷图

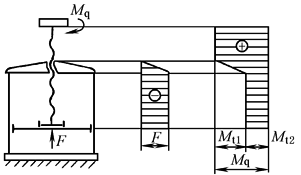

螺母固定，螺杆转动并作直线运动，如某些千斤顶

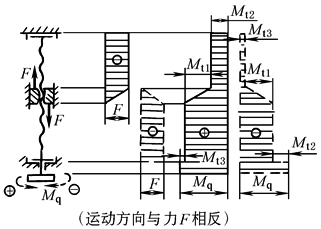

螺杆转动，螺母作直线运动，如机床进给传动、虎钳

螺杆转动，螺母作直线运动，如机床进给传动、虎钳

螺母固定，螺杆转动并作直线运动，如某些压力机

螺母转动，螺杆作直线运动，如某些千斤顶、压力机

螺杆固定，螺母转动并作直线运动，用于某些手动调整机构，如插齿机主轴箱的移动调整

F——轴向载荷，N

M_q——驱动转矩，N·m，M_q＝M_t1+M_t2+M_t3

M_t1——螺纹摩擦力矩，N·m

M_t2，M_t3——轴承摩擦力矩，N·m

表列螺纹均右旋
