总圈数n1、自由高度H0、压并高度Hb计算公式

总圈数n1、自由高度H0、压并高度Hb计算公式

结构型式

总圈数n1

自由高度H0

压并高度Hb

端部不并紧不磨平

b11d2d14a

n

nt+d

(n+1)d

端部不并紧磨平1/4圈

b11d2d14b

nt

(n+1)d

端部并紧不磨平，支承圈为1圈

b11d2d14c

n+2

nt+3d

(n+3)d

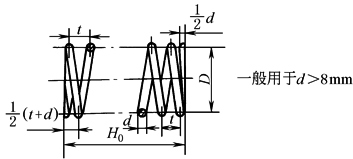

端部不并紧磨平，支承圈为3/4圈

b11d2d14d

n+1.5

nt+d

(n+1)d

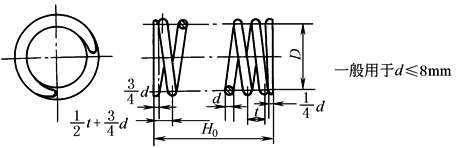

端部并紧磨平，支承圈为1圈

b11d2d14e

n+2

nt+1.5d

(n+1.5)d

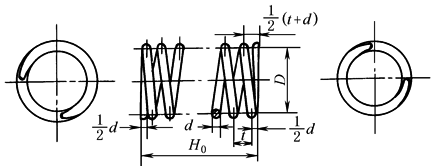

端部并紧磨平，支承圈为 1圈

b11d2d14f

n+2.5

nt+2d

(n+2)d
