QHQ 型油气混合器(JB/ZQ 4707—2006)

QHQ 型油气混合器主要由递进分配器和混合器组成，其分配器工作原理见下表

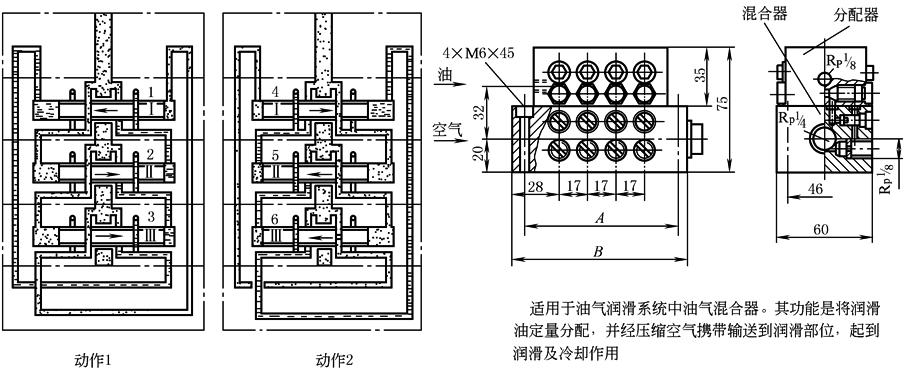

油气混合器的基本参数和分配器工作原理图

分配器工作原理图

油气混合器基本参数

型号

最大进油

压力

/MPa

最小进油

压力

/MPa

最大进气

压力

/MPa

最小进气

压力

/MPa

每口每次

给油量

/mL

每口空气

耗量

/L·min^-1

油气出

口数目

A

/mm

B

/mm

QHQ-J4A1

10

(J)

2.0

0.6

0.2

0.08

19

4

59

73

QHQ-J4A2

0.08

30

QHQ-J4B1

0.16

19

QHQ-J4B2

0.16

30

QHQ-J6A1

10

(J)

2.0

0.6

0.2

0.08

19

6

76

90

QHQ-J6A2

0.08

30

QHQ-J6B1

0.16

19

QHQ-J6B2

0.16

30

QHQ-J8A1

10

(J)

2.0

0.6

0.2

0.08

19

8

93

107

QHQ-J8A2

0.08

30

QHQ-J8B1

0.16

19

QHQ-J8B2

0.16

30

QHQ-J10A1

10

(J)

2.0

0.6

0.2

0.08

19

10

110

124

QHQ-J10A2

0.08

30

QHQ-J10B1

0.16

19

QHQ-J10B2

0.16

30

QHQ-J12A1

10

(J)

2.0

0.6

0.2

0.08

19

12

127

141

QHQ-J12A2

0.08

30

QHQ-J12B1

0.16

19

QHQ-J12B2

0.16

30

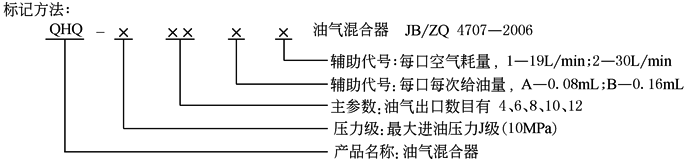

标记方法及示例

标记示例：

QHQ 型油气混合器、最大进油压力10MPa，油气出口数目12，每口每次给油量0.08mL，每口每次空气耗量19L/min，标记为

QHQ-J12A1　油气混合器　JB/ZQ 4707—2006

注：生产厂有太原矿山机器润滑液压设备有限公司，太原宝太润滑设备有限公司，四川川润股份有限公司，启东中冶润滑设备有限公司。
