AJS型、JS型油气分配器(JB/ZQ 4749—2006)

AJS 型、JS 型油气分配器适用于在油气润滑系统中对油气流进行分配，其中AJS 型用于油气流的预分配，JS 型用于到润滑点的油气流分配。

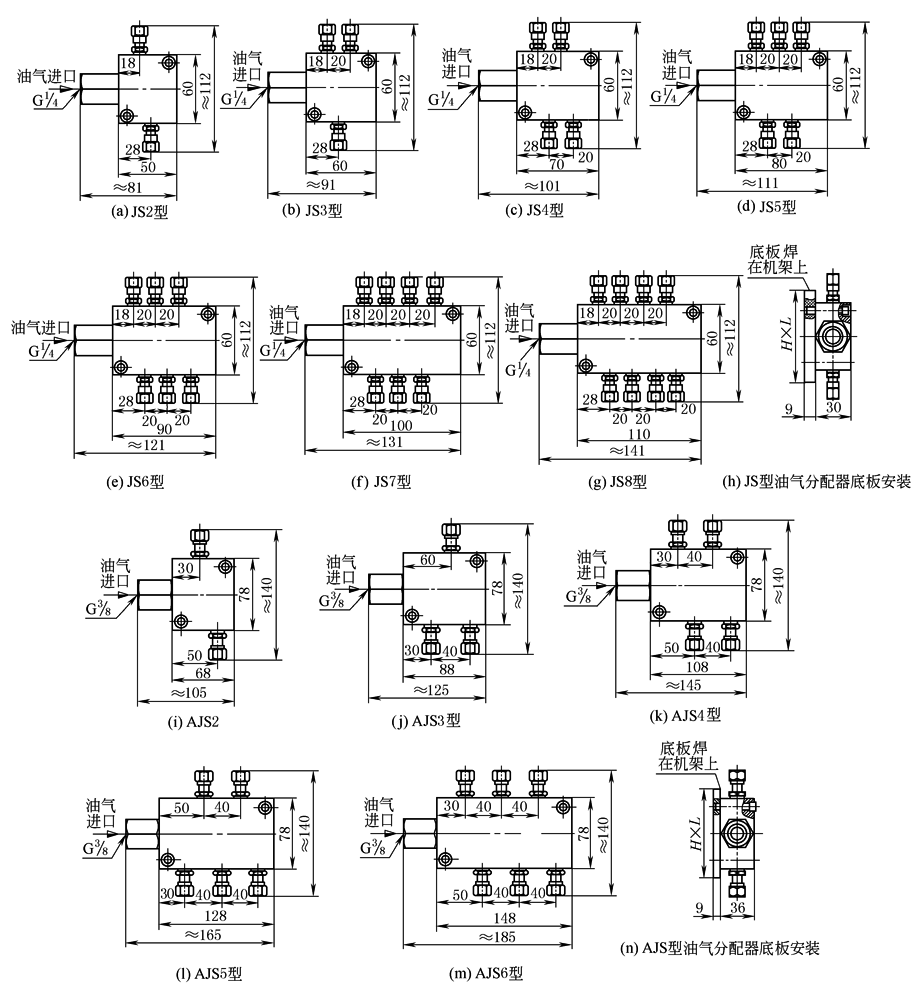

油气分配器类型、基本参数和型式尺寸

油气分配器类型

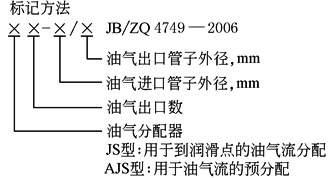

标记示例：

用于到润滑点的油气流分配，油气出口数6个，进口管子外径10mm，出口管子外径6mm的油气分配器，标记为

JS6-10/6　油气分配器　JB/ZQ 4749—2006

用于油气流的预分配，油气出口数4个，进口管子外径14mm，出口管子外径10mm的油气分配器，标记为

AJS4-14/10　油气分配器　JB/ZQ 4749—2006

基

本

参

数

、

型

式

尺

寸

型号

空气压力

/MPa

油气出口数

油气进口管子外径

油气出口管子外径

mm

JS

0.3~0.6

2，3，4，5，6，7，8

8，10

6

AJS

2，3，4，5，6

12，14，18

8，10

型号

H

L

型号

H

L

型号

H

L

型号

H

L

JS2

80

56

JS6

80

96

AJS2

100

74

AJS5

100

134

JS3

66

JS7

106

AJS3

94

AJS6

154

JS4

76

JS8

116

AJS4

114

JS5

86

应用

油气分配器适用于在油气润滑系统中对油气流进行分配，其中AJS 型用于油气流的预分配，JS 型用于到润滑点的油气流分配

注：生产厂有上海澳瑞特润滑设备有限公司，太原矿山机器润滑液压设备有限公司。
