油气润滑装置(JB/ZQ 4738—2006)

油气润滑装置也分为气动式和电动式两种类型，其型式尺寸及基本参数见下表。气动式(MS1型)主要由油箱、润滑油的供给、计量和分配部分、压缩空气处理部分、油气混合和油气输出部分以及PLC 控制等部分组成。电动式(MS2型)主要由油箱、润滑油的供给、控制和输出部分以及PLC 控制等部分组成。MS1型用于200个润滑点以下的场合。

油气润滑装置的类型和基本参数(JB/ZQ 4738—2006)

类型

原 理 图 及 装 置 简 图

气

动

式

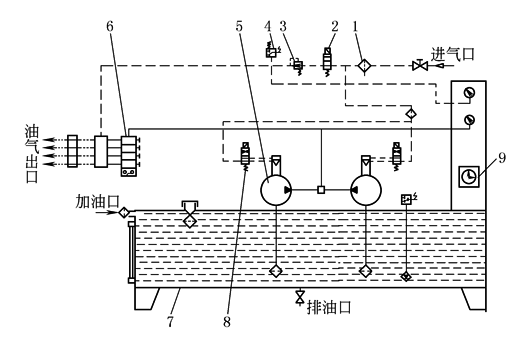

(a) MS1 型气动式油气润滑装置原理图

1—空气过滤器；2—二位二通电磁阀；

3—空气减压阀；4—压力开关；

5—气动泵；6—递进式分配器；

7—油箱；8—二位五通电磁阀；

9—PLC电气控制装置

气

动

式

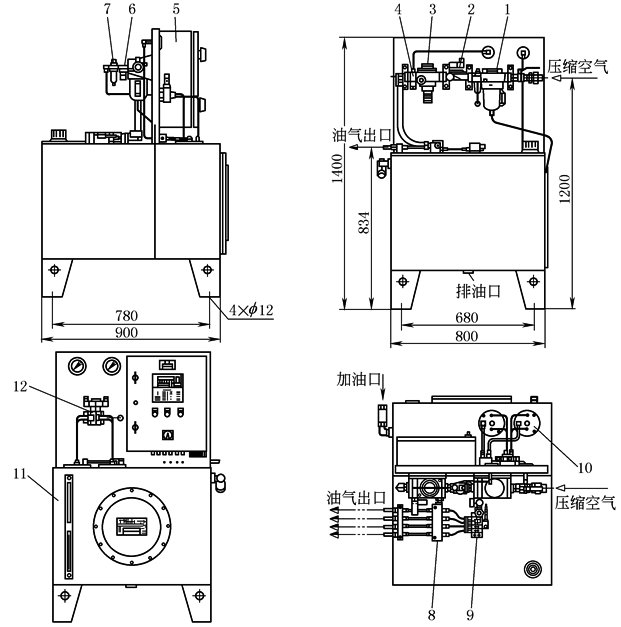

(b) MS1 型气动式油气润滑装置简图

1—空气过滤器；2—二位二通电磁阀；

3—空气减压阀；4—压力开关；

5—PLC电气控制装置；6—调压阀；

7—油雾器；8—油气混合块；

9—递进式分配器；10—气动泵；

11—油箱；12—二位五通电磁阀

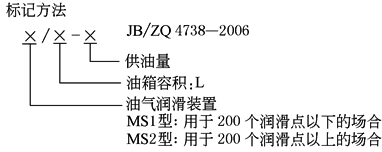

标记示例：供油量2mL/行程，油箱容积400L的气动式油气润滑装置

MS1/400-2　油气润滑装置

JB/ZQ 4738—2006

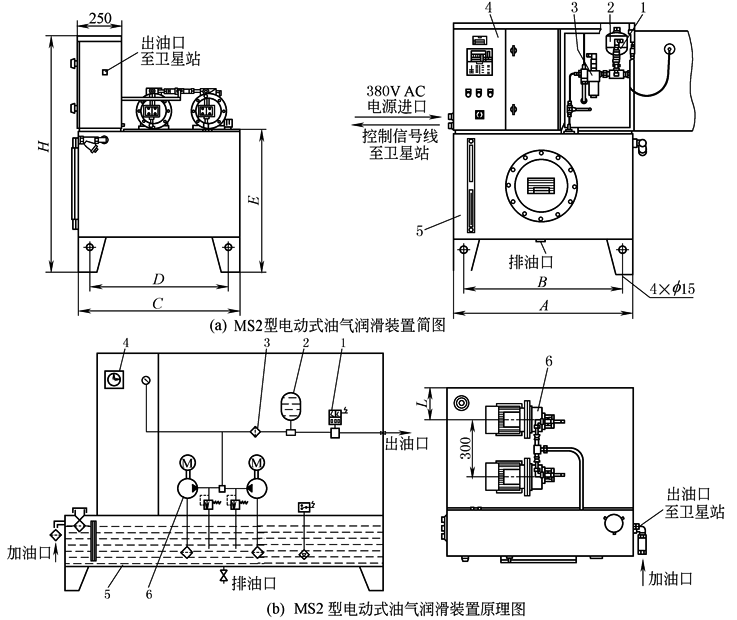

电

动

式

1—压力继电器；

2—蓄能器；

3—过滤器；

4—PLC 电气控制装置；

5—油箱；

6—齿轮泵装置

标记示例：供油量1.4mL/min，油箱容积500L的电动式油气润滑装置

MS2/500-1.4  油气润滑装置JB/ZQ 4738—2006

基

本

参

数

型号

最大工作压力

/MPa

油箱容积

/L

供油量

/L·min^-1

MS2/500-1.4

10

500

1.4

MS2/800-1.4

800

MS2/1000-1.4

1000

MS1/400-2

10

(空气压力为0.4MPa时，空气压力范围为0.4~0.6MPa)

400

2

A

B

C

D

E

H

L

MS1/400-3

3

MS1/400-4

4

1000

880

900

780

807

1412

170

MS1/400-5

5

1100

980

1100

980

907

1512

270

MS1/400-6

6

1200

1080

1200

1080

1007

1680

320

注：生产厂有上海澳瑞特润滑设备有限公司，南通市南方润滑液压设备有限公司，启东市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司。
