液压软管接头(GB/T 9065.1~9065.3—1988)　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

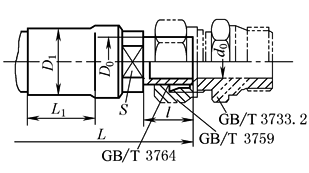

结构

A型(GB/T 9065.1—1988)扩口式接头用

B型(GB/T 9065.2—1988)卡套式接头用

C型(GB/T 9065.3—1988)焊接式接头用

胶管按GB/T 3683《钢丝增强液压橡胶软管》的规定。适用介质温度为：油，-30~80℃；空气，-30~50℃；水，80℃以下。使用胶管推荐长度同表锥密封钢丝编织胶管总成及其附注

尺寸

胶管内径

公称

通径

工作压力/MPa

D

d₀≈

D₀

D₁

l

L₁

s

胶管层数

A型

C型

A、

B型

C型

Ⅰ

Ⅱ

Ⅲ

A型

B型

min

C型

A型

B型

C型

Ⅰ

Ⅱ、Ⅲ

6.3

6

20

35

M14×1.5

—

4

—

8

17

18.7

20.5

9

28

8.5

27

18

8

—

8

8

17.5

32

M16×1.5

M16×1.5

6

6

10

19

20.7

22.5

10

30

8.5

27

21

10

21

10

10

16

28

M18×1.5

—

7.5

—

12

21

22.7

24.5

10

30

8.5

27

24

12

—

12.5

10

14

25

M22×1.5

M22×1.5

10

10

14

25.2

28

29.5

11

32

10

31

27

14

27

16

15

10.5

20

M27×1.5

M27×1.5

13

12

18

28.2

31

32.5

11

32

10

31

32

17

34

注：生产厂有太原市兴科机电研究所，盐城蒙塔液压机械有限公司，启东中冶润滑设备有限公司。
