衬板与法兰　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

20MPa

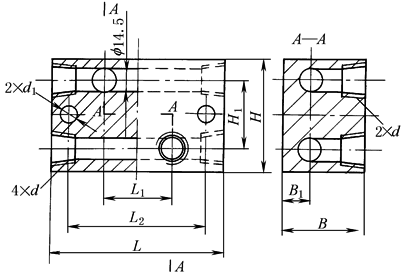

双通衬板

(JB/ZQ 4576—1997)

1．适用于20MPa油脂润滑系统。

2．标记示例：连接螺纹为R_c³/8的双通衬板，标记为

衬板　R_c³/8　JB/ZQ 4576—1997

公称通径

DN

d

L

B

H

L₂

L₁

B₁

H₁

d₁

质量

/kg

安装螺栓

8

R_c¹/4

102

38

68

84

40

16

42

8.5

1.92

M8×60

10

R_c³/8

70

1.93

15

R_c¹/2

150

50

98

110

50

20

60

12.5

5.84

M12×80

20

R_c¹/4

160

54

114

130

26

70

6.21

M12×90

20MPa直角法兰(JB/ZQ 4577—1997)

1．适用于20MPa油脂润滑系统。

2．材质：35钢。

3．标记示例：公称通径DN＝8mm，连接螺纹为R_c¹/4的直角法兰，标记为

法兰　R_c¹/4　JB/ZQ 4577—1997

公称通径

DN

d

L₁

L₂

B₁

B₂

H₁

H₂

H₃

D

质量

/kg

6

R_c¹/8

40

10

24

9

40

20

10

9

0.18

8

R_c¹/4

44

10

28

11

44

24

13

0.30

10

R_c³/8

60

14

36

16

60

35

20

0.81

15

R_c¹/2

65

15

40

20

65

40

20

1.73

20

R_c¹/4

66

2

53

21

90

48

27

2.14

注：生产厂有启东市南方润滑液压设备有限公司，太原矿山机器润滑液压设备有限公司，太原市兴科机电研究所，启东江海液压润滑设备厂，启东润滑设备有限公司，启东中冶润滑设备有限公司。
