20MPa管接头　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　mm

管子外径

D₀

d

L

L₁

S

D

S₁

D₁

质量

/kg

6

4

40

6

14

16.2

10

11.2

0.043

8

6

50

7

17

19.2

14

16.2

0.078

10

8

52

8

19

21.9

17

19.2

0.11

14

10

70

13

24

27.7

19

21.9

0.18

1.管子按GB/T 1527—1997《铜及铜合金拉制管》选用

2.适用于20MPa油脂润滑系统

3.标记示例：管子外径D₀6mm的直通管接头，标记为

管接头　6　JB/ZQ 4570—2006

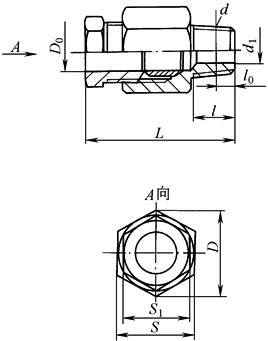

1．管子按GB/T 1527—1997《铜及铜合金拉制管》选用

2．适用于20MPa油脂润滑系统

3．标记示例：管子外径D₀10mm，连接螺纹为R¹/4的管接头，标记为

管接头　10-R¹/4　JB/ZQ 4569—2006

管子外径

D₀

d

d₁

L

l

l₀

S

D

S₁

质量

/kg

6

R¹/8

4

30

7

4

14

16.2

10

0.022

R¹/4

10

6

0.028

R³/8

12

6.4

0.046

8

R¹/8

38

7

4

17

19.6

14

0.044

R¹/4

6

10

6

0.045

R³/8

34

12

6.4

0.051

R¹/2

14

8.2

0.081

10

R¹/8

4

38

7

4

19

21.9

17

0.059

R¹/4

6

10

6

0.058

R³/8

8

36

12

6.4

0.058

R¹/2

14

8.2

0.083

14

R¹/8

4

48

7

4

24

27.7

22

0.082

R¹/4

6

10

6

0.096

R³/8

8

12

6.4

0.1

R¹/2

10

46

14

8.2

0.098

R³/4

12

16

9.5

30

34.6

0.116

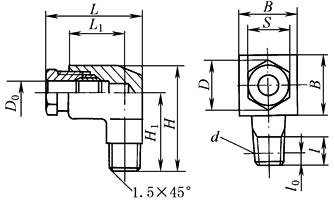

1．管子按GB/T 1527—1997《铜及铜合金拉制管》选用

2．适用于20MPa油脂润滑系统

3．标记示例：管子外径D₀6mm，连接螺纹为R的直角管接头，标记为

管接头　6-R¹/4　JB/ZQ 4571—2006

管子外径

D₀

d

L

B

H

L₁

H₁

l

l₀

S

D

质量

/kg

6

R¹/8

25

12

22

11

16

7

4

10

11.5

0.042

R¹/4

33

14

28

18

21

10

6

0.046

8

R¹/8

37

20

35

25

7

4

14

16.2

0.076

R¹/4

10

6

0.086

R³/8

12

6.4

0.096

10

R¹/8

38

7

4

17

19.6

0.085

R¹/4

10

6

0.095

R³/8

12

6.4

0.105

14

R¹/4

48

24

45

28

35

10

6

24

27.7

0.13

R³/8

12

6.4

0.15

R¹/2

14

8.2

0.16

1.适用于20MPa油脂润滑系统

2.标记示例：公称通径DN＝6mm，连接螺纹为R¹/8的等径直角螺纹接头，标记为

直角接头　R¹/8　JB/ZQ 4572—2006

公称通径

DN

D

d

H₁

H₂

H₃

L

质量

/kg

6

R_c¹/8

R¹/8

30

14

22

16

0.03

8

R_c¹/4

R¹/4

41

19

30

22

0.07

10

R_c³/8

R³/8

46

22

34

24

0.11

15

R_c¹/2

R¹/2

55

25

40

30

0.17

20

R_c³/4

R³/4

60

32

44

32

0.23

25

R_c1

R1

72

40

52

40

0.32

D

d

L

L₁

S

质量/kg

R_c¹/8

R¹/8

50

10

18

0.07

R_c¹/4

R¹/4

54

13

24

0.181

R_c³/8

R³/8

56

0.187

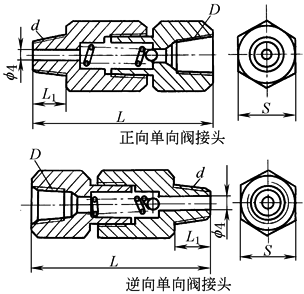

1.适用于20MPa油脂润滑系统

2.开启压力0.4MPa

3.标记示例：

连接螺纹为R¹/8的正向单向阀接头，标记为

单向阀接头　R¹/8-Z　JB/ZQ 4573—2006

连接螺纹为R¹/8的逆向单向阀接头，标记为

单向阀接头　R¹/8-N　JB/ZQ 4573—2006

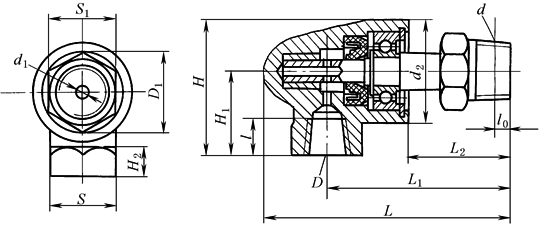

1.适用于20MPa油脂润滑系统

2.标记示例：连接螺纹直径为R¹/4的旋转接头，标记为

旋转接头　R¹/4　JB/ZQ 4574—2006

D

d

d₁

L

d₂

H

L₁

L₂

l₀

l

H₁

H₂

S

S₁

D₁

质量/kg

R_c¹/4

R¹/4

3

69

29

38.5

52

29

6

11

24

8

19

14

16.2

0.17

R³/8

71

54

31

6.4

17

19.6

0.19

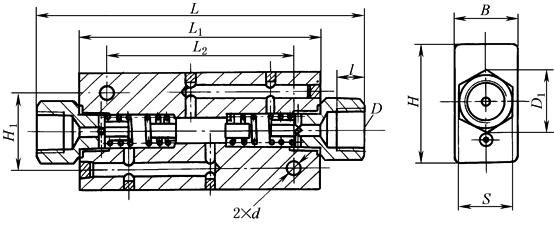

1.适用于20MPa油脂润滑系统。开启压力为0.45MPa

2.标记示例：连接螺纹为R_c³/8的可逆接头，标记为

可逆接头　R_c³/8　JB/ZQ 4575—1997

D

L

B

H

L₁

L₂

l

H₁

S

D₁

d

质量/kg

R_c³/8

154

28

47

110

80

12

30

24

27.6

9

1.1

R_c³/４

210

40

76

154

120

16

50

34

39

11

1.74

注：有关生产厂的产品情况如下。
