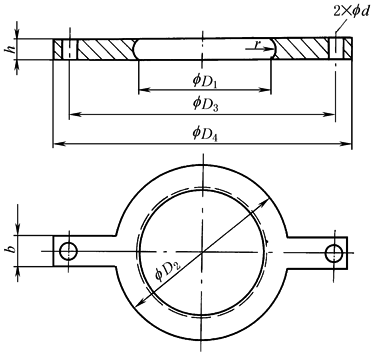

平面真空法兰用橡胶密封圈外定位圈 (GB/T 6070—1995) mm |
||||||||
|
|
||||||||
|
公称通径 |
D1 |
D2 |
D3 |
D4 |
h |
d |
b |
r |
|
10 |
23 |
32 |
40 |
55 |
2.8 |
6.6 |
12 |
2 |
|
16 |
28 |
36 |
45 |
60 |
||||
|
20 |
30 |
38 |
50 |
65 |
||||
|
25 |
35 |
45 |
55 |
70 |
||||
|
32 |
42 |
52 |
70 |
90 |
9 |
15 |
||
|
40 |
50 |
60 |
80 |
100 |
||||
|
50 |
61 |
71 |
90 |
110 |
||||
|
63 |
74 |
84 |
110 |
130 |
||||
|
80 |
91 |
102 |
125 |
145 |
||||
|
100 |
111 |
122 |
145 |
165 |
||||
|
125 |
136 |
148 |
175 |
200 |
11 |
20 |
||
|
160 |
171 |
184 |
200 |
225 |
||||
|
注：1.外定位圈材料选用硬聚氯乙烯，放气速率小于5×10-4Pa·L·s-1·cm2。 2.外定位圈可整体压制，也可加工成长条按尺寸粘合。 |
||||||||
