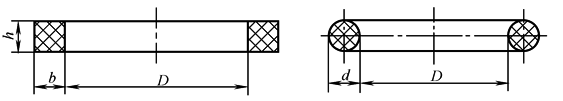

真空法兰用橡胶密封圈 (GB/T 6070—1995) mm |
||||||||||
|
|
||||||||||
|
公称通径 DN |
密封圈内径 D |
矩 形 |
圆 形 |
|||||||
|
b |
h |
d |
||||||||
|
基本尺寸 |
公 差 |
基本尺寸 |
公 差 |
基本尺寸 |
公 差 |
基本尺寸 |
公 差 |
|||
|
10 |
17 |
+0.2 0 |
4 |
±0.10 |
4 |
±0.10 |
4 |
±0.10 |
||
|
16 |
22 |
|||||||||
|
20 |
24 |
|||||||||
|
25 |
29 |
+0.5 0 |
4 |
±0.10 |
4 |
±0.10 |
4 |
±0.10 |
||
|
32 |
36 |
|||||||||
|
40 |
44 |
|||||||||
|
50 |
55 |
+0.5 0 |
4 |
±0.10 |
4 |
±0.10 |
4 |
±0.10 |
||
|
63 |
67 |
+1.0 0 |
||||||||
|
80 |
84 |
|||||||||
|
100 |
104 |
|||||||||
|
125 |
129 |
|||||||||
|
160 |
165 |
|||||||||
|
200 |
205 |
+2.0 0 |
6 |
±0.15 |
6 |
±0.15 |
6 |
±0.15 |
||
|
250 |
255 |
|||||||||
|
320 |
325 |
+3.0 0 |
7 |
±0.20 |
8 |
±0.20 |
8 |
±0.20 |
||
|
400 |
405 |
+3.0 0 |
7 |
±0.20 |
8 |
±0.20 |
8 |
±0.20 |
||
|
500 |
505 |
|||||||||
|
630 |
635 |
+5.0 0 |
8 |
10 |
±0.30 |
10 |
±0.30 |
|||
|
800 |
805 |
|||||||||
|
1000 |
1005 |
|||||||||
|
1250 |
1260 |
12 |
±0.50 |
14 |
±0.40 |
14 |
±0.40 |
|||
|
1600 |
1620 |
16 |
18 |
18 |
||||||
|
1800 |
1830 |
+8.0 0 |
18 |
±1.00 |
20 |
±1.00 |
20 |
±1.00 |
||
|
2000 |
2030 |
|||||||||
|
注：1．仅限开槽法兰用。 2．密封圈的断面高度或直径的不均匀性，应在其公差范围内。 3．橡胶材料在-30~90℃使用时满足下列要求： 硬度 40~60HS； 抗油强度 中等； 放气速率 ＜5×10-4Pa·L·s-1·cm2。 4．橡胶密封圈内、外定位圈见表平面真空法兰橡胶封圈内定位圈及表平面真空法兰橡胶密封圈外定位圈(标准的附录A、附录B) |
||||||||||
