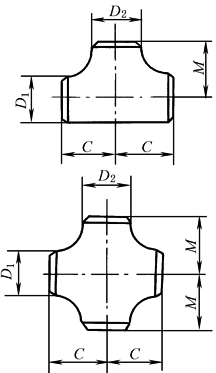

等径三通和等径四通　　　　　　　　　　　　　　　　　　　　　　　mm

公称

通径

DN

端部外径

中心至端

面尺寸

公称

通径

DN

端部外径

中心至端

面尺寸

D₁，D₂

C，M

D₁，D₂

C，M

Ⅰ系列

Ⅱ系列

Ⅰ系列

Ⅱ系列

15

21.3

18

25

250

273.0

273

216

20

26.9

25

29

300

323.9

325

254

25

33.7

32

38

350

355.6

377

279

32

42.4

38

48

400

406.4

426

305

40

48.3

45

57

450

457.0

480

343

50

60.3

57

64

500

508.0

530

381

65

73.0

76

76

550

559.0

—

419

80

88.9

89

86

600

610.0

630

432

90

101.6

—

95

650

660.0

—

495

100

114.3

108

105

700

711.0

720

521

125

141.3

133

124

750

762.0

—

559

150

168.3

159

143

800

813.0

820

597

200

219.1

219

178

注：1．DN650 及以上的三通和四通，推荐但并不要求采用出口尺寸 M。

2．尺寸 M 适用于DN600 及以下的四通。
