费斯托精密型减压阀

结

构

1—壳体，材料：铝

2—滚花螺母，材料：聚碳酸酯/聚酰胺

3—旋转手柄，材料：LRP为聚醋酸酯

LRPS为铝

密封材料：丁腈橡胶

特

性

该精密减压阀通过膜片式的先导控制，作用于主阀芯调节工作压力(出口)，因而具有良好的调压特性。在静态和动态使用时，压力精密调节；流量压力特性曲线的压力迟滞＜0.02bar；当输入压力和流量改变时，具有快速响应的良好特性；输入压力的波动几乎全得到补偿

环境

条件

环境温度/℃

-10~60

耐腐蚀等级(CRC)

2

主要

技术

参数

型号

精密减压阀LRP

可锁定式精密减压阀LRPS

气接口

G¼

工作介质

过滤压缩空气，润滑或未润滑，过滤等级≤40μm

结构特点

先导驱动精密膜片式减压阀

安装型式

通过附件安装

面板安装

管式安装

安装位置

任意

最大迟滞量/mbar

20

输入压力/bar

1~12

压力调节范围/bar

0.7

2.5

4

10

0.05~0.7

0.05~2.5

0.05~4

0.1~10

订货

数据

压力调节范围/bar

精密减压阀LRP

可锁定式精密减压阀LRPS

代  号

型    号

代  号

型    号

0.05~0.7

0.05~2.5

0.05~4

0.1~10

159 500

162 834

159 501

159 502

LRP-1/4-0，7

LRP-1/4-2，5

LRP-1/4-4

LRP-1/4-10

194 690

194 691

194 692

194 693

LRPS-1/4-0，7

LRPS-1/4-2，5

LRPS-1/4-4

LRPS-1/4-10

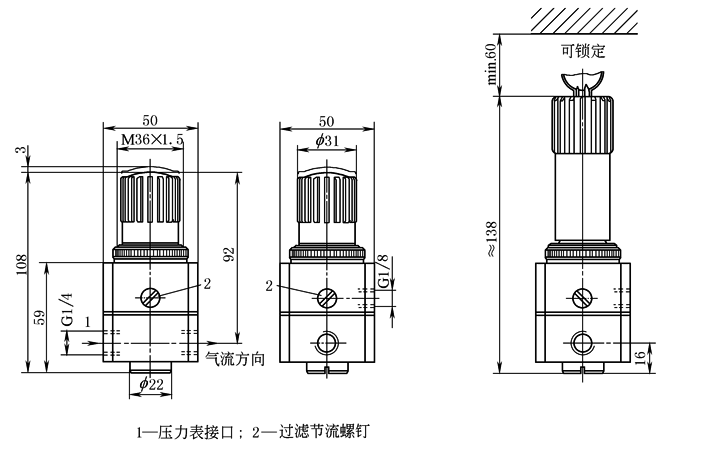

结构

及外

形尺

寸

标准

额定

流量

q_n

/L·

min^-1

压力调节范围/bar

LRP/LRPS

0.7

2.5

4

10

800

1800

2000

2300

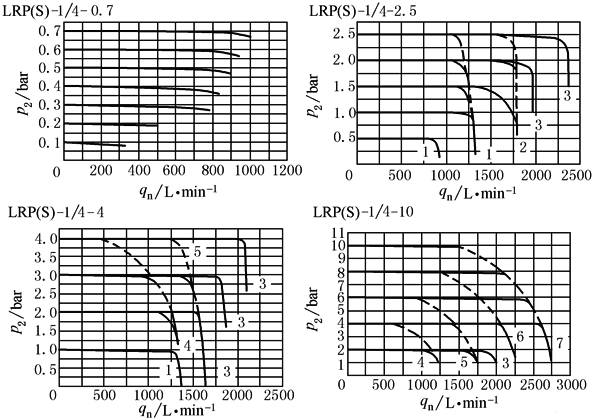

标准

流量

q_n

与输

出压

力p₂

的关

系

1—输入压力p₁＝5~12bar；

2—输入压力p₁＝7~12bar；

3—输入压力p₁＝10~12bar；

4—输入压力p₁＝5bar；

5—输入压力p₁＝7bar；

6—输入压力p₁＝10bar；

7—输入压力p₁＝12bar

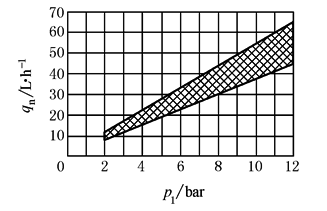

内部

空气

消耗

q_n和

输入

压力

p₁的

关系

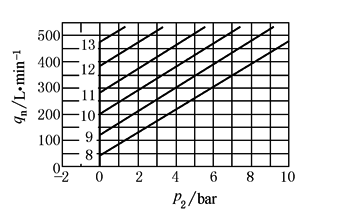

标准

流量

q_n与

输出

超调

压力

p₂的

关系

8—输出超调压力p₂＝0.7bar；

9—输出超调压力p₂＝2bar；

10—输出超调压力p₂＝4bar；

输入压力p₁＝10bar

11—输出超调压力p₂＝6bar；

12—输出超调压力p₂＝8bar；

13—输出超调压力p₂＝10bar

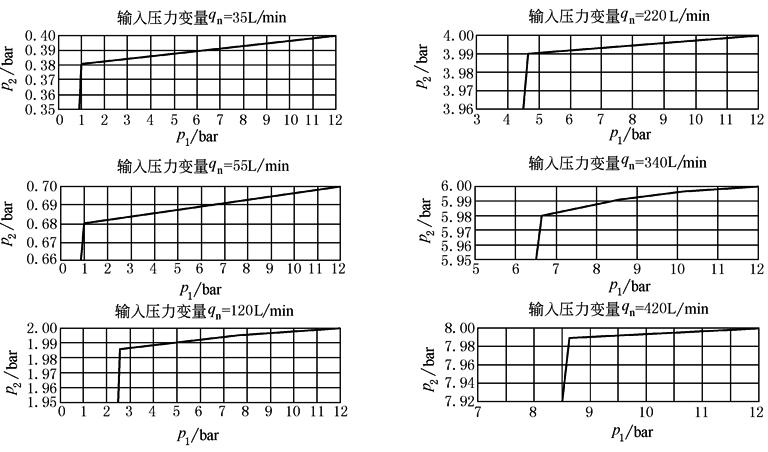

输出

压力

p₂和

输入

压力

p₁的

关系
