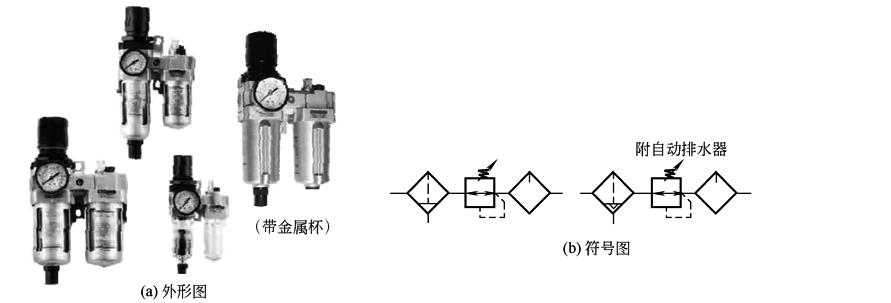

QAC系列空气过滤组合(二联件)结构尺寸及产品型号(上海新益)

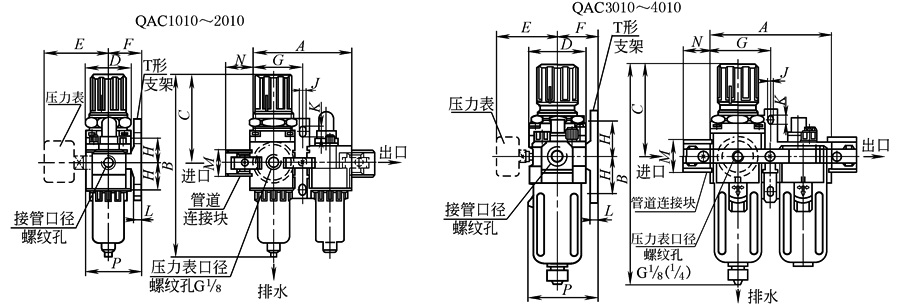

结

构

及

外

形

尺

寸

型号

口径

(G)

A

B

C

D

E

F

G

H

J

K

L

M

N

P

连自动排水器

B

QAC1010

QAC2010

QAC3010

QAC4010

QAC4010-06

M5~0.8

¹/8~¼

¼~³/8

³/8~½

¾

58

90

117

154

164

109.5

164.5

211

262

267

50.5

78

92.5

112

114

25

40

53

70

70

26

56.8

60.8

70.5

70.5

25

30

41

50

50

29

45

58.5

77

82

20

24

35

40

40

4.5

5.5

7

9

9

7.5

8.5

11

13

13

5

5

7

7

7

17.5

22

34.2

42.2

46.2

16

23

26

33

36

38.5

50

70.5

88

88

130

198.5

249

310.5

306

型

号

规

格

及

技

术

参

数

耐压试验压力/MPa

1.5

最高使用压力/MPa

1.0

环境及介质温度/℃

5~60

过滤孔径/μm

25

建议用油

透平1号油(ISO VC32)

杯材料^②

PC/铸铝(金属杯)

杯防护罩

QAC 1010~2010(无)  QAC 3010~4010(有)

调压范围/MPa

QAC1010:0.05~0.7

QAC2010~4010:0.05~0.85

阀型

带溢流型

型号

规格

配件

组件

额定流量^①

/L·min^-l

接管口径

(G)

压力表

口径(G)

质量

/kg

支架

/2个

压力表

手动排水型

自动排水型

过滤器连减压阀

油雾器

QAC1010-M5

—

QAWI000

QALI000

90

M5×0.8

¹/16

0.22

Y10T

QG27-10-R1

QAC2010-01

QAC2010-01D

QAW2000

QAL2000

500

¹/8

¹/8

0.66

Y20T

QG36-10-01

QAC2010-02

QAC2010-02D

QAW2000

QAL2000

500

¼

¹/8

0.66

Y20T

QAC3010-02

QAC3010-02D

QAW3000

QAL3000

1700

¼

¹/8

0.98

Y30T

QAC3010-03

QAC3010-03D

QAW3000

QAL3000

1700

³/8

¹/8

0.98

Y30T

QAC4010-03

QAC4010-03D

QAW4000

QAL4000

3000

³/8

¼

1.93

Y40T

QG46-10-02

QAC4010-04

QAC4010-04D

QAW4000

QAL4000

3000

½

¼

1.93

Y40T

QAC4010-06

QAC4010-06D

QAW4000

QAL4000

3000

¾

¼

1.99

Y50T

① 进口压力为0.7MPa出口压力为0.5MPa情况下。

② QAC2010~4010空气过滤组合带有金属杯可供选择。
