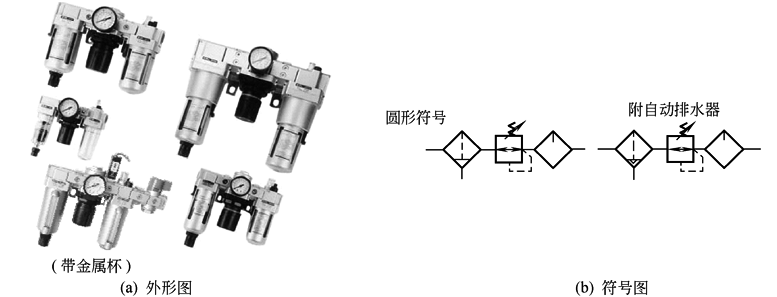

QAC系列空气过滤组合三联件规格、尺寸及特性(上海新益)

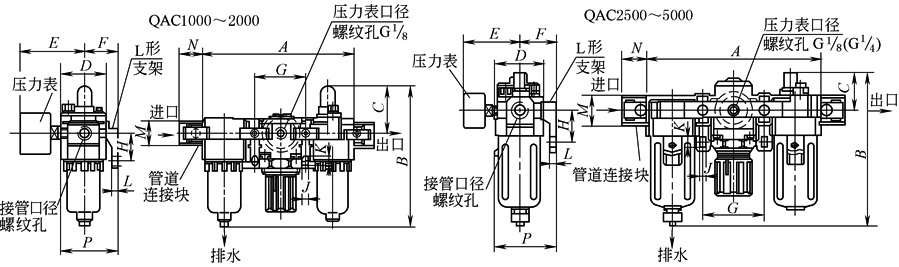

结

构

及

外

形

尺

寸

型号

口径

(G)

A

B

C

D

E

F

G

H

J

K

L

M

N

P

连自动排水器

B

QACI000

QAC2000

QAC2500

QAC3000

QAC4000

QAC4000-06

QACS000

M5~0.8

¹/8~¼

¼~³/8

¼~³/8

³/8~½

¾

¾~1

91

140

181

181

238

253

300

84.5

125

156.5

156.5

191.5

193

271.5

25.5

38

38

38

41

40.5

48

25

40

53

53

70

70

90

26

56.8

60.8

60.8

65.5

69.5

75.5

25

30

41

41

50

50

70

33

50

64

64

84

89

105

20

24

35

35

40

40

50

4.5

5.5

7

7

9

9

12

7.5

8.5

11

11

13

13

16

5

5

7

7

7

7

10

17.5

22

34.2

34.2

42.2

46.2

55.2

16

23

26

26

33

36

40

38.5

50

70.5

70.5

88

88

115

105

159

194.5

194.5

230.5

232

310.5

型

号

规

格

及

技

术

参

数

耐压试验压力/MPa

1.5

最高使用压力/MPa

1.0

环境及介质温度/℃

5~60

过滤孔径/μm

25

建议用油

透平1号油(ISO VC32)

杯材料^②

PC/铸铝(金属杯)

杯防护罩

QACl000~2000(无)  QAC2500~5000(有)

调压范围/MPa

QAC 1000：0.05~0.7

QAC 2000~5000：0.05~0.85

阀型

带溢流型

型    号

规        格

配件

组件

额定流量^①

/L·min^-l

接管口径

(G)

压力表

口径(G)

质量

/kg

支架

/2个

压力表

手动排水型

自动排水型

过滤器

减压阀

油雾器

QAC1000-M5

—

QAFI000

QARI000

QALI000

90

M5×0.8

¹/16

0.26

Y10L

QG27-10-R1

QAC2000-01

QAC2000-01D

QAF2000

QAR2000

QAL2000

500

¹/8

¹/8

0.74

Y20L

QG36-10-01

QAC2000-02

QAC2000-02D

QAF2000

QAR2000

QAL2000

500

¼

¹/8

0.74

Y20L

QAC2500-02

QAC2500-02D

QAF3000

QAR2500

QAL3000

1500

¼

¹/8

1.04

Y30L

0AC2500-03

QAC2500-03D

QAF3000

QAR2500

QAL3000

1500

³/8

¹/8

1.04

Y30L

QAC3000-02

QAC3000-02D

QAF3000

QAR3000

QAL3000

2000

¼

¹/8

1.18

Y30L

QAC3000-03

QAC3000-03D

QAF3000

QAR3000

QAL3000

2000

³/8

¹/8

1.18

Y30L

QAC4000-03

QAC4000-03D

QAF4000

QAR4000

QAL4000

4000

³/8

¼

2.14

Y40L

QG46-10-02

QAC4000-04

QAC4000-04D

QAF4000

QAR4000

QAL4000

4000

½

¼

2.14

Y40L

QAC4000-06

QAC4000-06D

QAF4000

QAR4000

QAL4000

4500

¾

¼

2.47

Y50L

QACS000-06

QAC5000-06D

QAF5000

QAR5000

QAL5000

5000

¾

¼

3.82

Y60L

QACS000-10

QAC5000-10D

QAF5000

QAR5000

QAL5000

5000

1

¼

3.82

Y60L

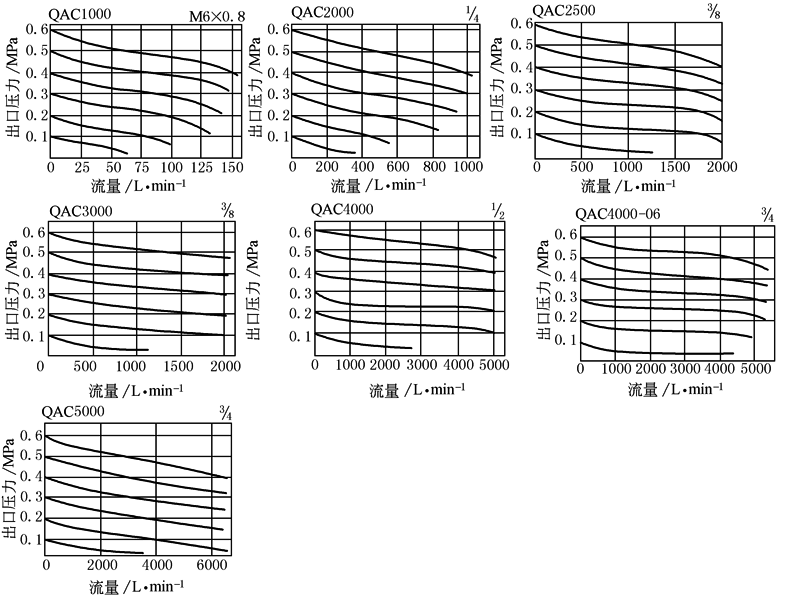

流

量

特

性

曲

线

(进

口

压

力

p₁＝

0.7

MPa)

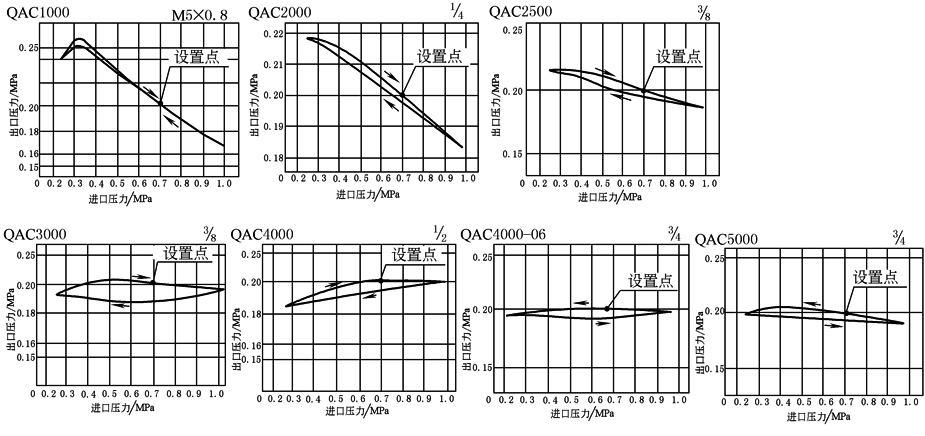

压

力

特

性

曲

线

进口压力p₁＝0.7MPa，出口压力p₂＝0.2MPa，流量Q＝20L/min
