ZWZA型直流电磁铁块式制动器

ZWZ_A型直流电磁铁块式制动器
使用条件：1.相当标准JB/ZQ 4386—1997 ZWZ型，多用于旧设备维修。 2.允许接电次数：720次/h。 3.允许周围介质温度：65℃。标记示例：ZWZ_A500-Ⅱ制动器 JB/ZQ 4386—1997； ZWZ_A——直流瓦块电磁铁制动器；500——制动轮直径；Ⅱ——第Ⅱ类线圈。
表1　　　　　　　　　　　　　　　　　　　　　　　　　　　　技术参数
制动器型号																															ZWZ_A400							ZWZ_A500					ZWZ_A600							ZWZ_A700							ZWZ_A800
制动力矩 /N·m				通电持续率					JC 25%							线圈并联															1500							2500					5000							8000							12500
																线圈串联							额定电流60%								1500							2500					5000							8000							12500
																							额定电流40%								900							1500					3000							4800							7500
									JC 40%							线圈并联															1200							1900					3550							5750							9100
																线圈串联							额定电流60%								1200							1900					3550							5750							9100
																							额定电流40%								550							1000					2050							3250							5550
									JC 100%							线圈并联															550							850					1550							2800							4400
退距/mm																															1.5							1.75					2.0							2.25							2.5
主弹簧安装要求
ZWZ_A400											ZWZ_A500													ZWZ_A600												ZWZ_A700													ZWZ_A800
制动力矩 /N·m			安装力 /N				安装长度 /mm				制动力矩 /N·m				安装力 /N					安装长度 /mm				制动力矩 /N·m			安装力 /N					安装长度 /mm				制动力矩 /N·m						安装力 /N				安装长度 /mm			制动力矩 /N·m					安装力 /N				安装长度 /mm
1500			4350				218				2500				6030					252				5000			11000					334				8000						14000				340			12500					18600				480
1200			3600				234				1900				4550					277				3550			7760					390				5750						10000				392			9100					13600				544
900			2700				253				1500				3600					293				3000			6560					410				4800						8400				413			7500					11200				574
550			1650				274				1000				2400					313				2050			4500					444				3250						5700				450			5550					8200				612
—			—				—				850				2040					319				1550			3400					462				2800						4900				460			4400					6550				634
型号								ZWZ_A400											ZWZ_A500											ZWZ_A600											ZWZ_A700												ZWZ_A800
线圈与电压					JC/%			电阻 20℃ /Ω				功率 /W		附加电阻型号					电阻 20℃ /Ω			功率 /W				附加电阻型号				电阻 20℃ /Ω				功率 /W			附加电阻型号				电阻 20℃ /Ω				功率 /W			附加电阻型号					电阻 20℃ /Ω			功率 /W				附加电阻型号
并联线圈技术数据	线圈种类Ⅰ	110V			25			14.15				900		—					12.6			1010				—				9.6				1330			—				6.85				1860			—					5.2			2400				—
					40							630		ZF1-4								725				ZF1-4								940			ZF1-4								1370			ZF2-3								1740				ZF2-3
					100							870		ZF1-4								415				ZF1-4								540			ZF2-3								800			ZF2-3								1010				ZF2-3
		220V			25							1500		ZF2-6								1700				ZF2-6								2100			ZF2-6								3200			ZF3-1								3920				ZF3-1
					40							1100		ZF2-6								1230				ZF2-6								1610			ZF2-6								2400			ZF3-1								2930				ZF3-1
					100							660		ZF2-3								765				ZF2-3								990			ZF2-6								1420			ZF2-6								1710				ZF3-1
		440V			25							2680		ZF3-1								3010				ZF3-1								3950			ZF3-2								5700			ZF3-2								7170				ZF3-2
					40							2070		ZF3-1								2300				ZF3-1								3010			ZF3-1								4400			ZF3-1								5460				ZF3-2
					100							1270		ZF2-6								1420				ZF3-1								1840			ZF3-1								2890			ZF3-1								3320				ZF3-2
		线圈种类				ZWZ400											ZWZ500											ZWZ600											ZWZ700												ZWZ800
						额定电流 /A
						通电持续率
						15%				25%			40%					15%			25%				40%				15%				25%		40%					15%				25%			40%					15%			25%				40%
串联线圈技术数据		Ⅱ				96.5				75			59					201			156				123				209				162		128					302				234			185					595			460				363
		Ⅲ				139				108			85.5					316			245				193				300				233		184					715				555			438					1355			1050				830
		Ⅳ				192				149			118					495			383				302				510				395		312					1175				910			720					—			—				—
		Ⅴ				231				179			141					—			—				—				630				490		387					—				—			—					—			—				—
		Ⅵ				268				208			164					—			—				—				—				—		—					—				—			—					—			—				—
		Ⅶ				346				268			212					—			—				—				—				—		—					—				—			—					—			—				—
注：1.生产厂家为焦作制动器有限公司。 2.天水长城控制电器厂生产同类型产品，型号为系列详细数据与厂家联系。

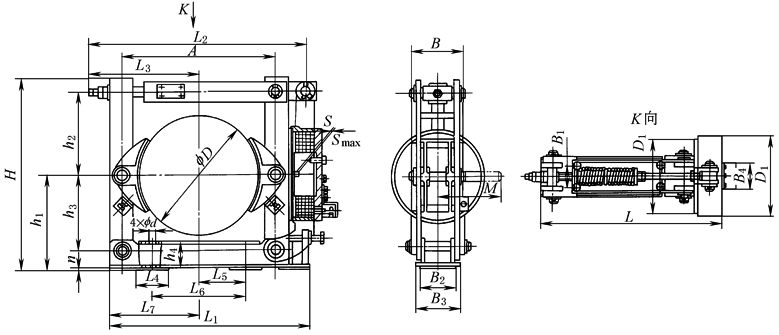

表2　　　　　　　　　　　　　　　　　　　　　　　　　　　　基本尺寸　　　　　　　　　　　　　　　　　　　　　　　　　mm

制动器型号	A	B	B₁	B₂	B₃	B₄	D	D₁	d	H	h₁	h₂	h₃	h₄
ZWZ_A-400	520	180	90	150	170	150	400	350	28	670	320	300	250	90
ZWZ_A-500	640	200	100	172	190	150	500	410	28	825	400	375	315	115
ZWZ_A-600	780	240	126	210	230	150	600	500	42	965	475	420	380	140
ZWZ_A-700	890	280	150	248	270	150	700	577	42	1115	550	495	430	172
ZWZ_A-800	1020	320	180	278	300	150	800	650	42	1250	600	580	480	176
制动器型号		L	L₁	L₂	L₃	L₄	L₅	L₆	L₇	M	n	S	S_max	质量/kg
ZWZ_A-400		915	720	830	388	100	170	340	315	320	4	2	3	168
ZWZ_A-500		1040	845	950	450	120	205	410	380	340	4	2.3	3.5	339
ZWZ_A-600		1263	1020	1153	560	160	250	500	465	420	4	2.7	4	500
ZWZ_A-700		1395	1140	1285	628	160	305	610	525	480	4	3	4.5	689
ZWZ_A-800		1555	1290	1445	690	160	350	700	600	540	4	3.3	5	881
