JZ型交流节能电磁铁块式制动器

使用条件：

1.环境温度：-20～60℃。

2.交流380V/50Hz电源，电压允许波动上限不超过10%，下限不低于额定电压15%。

3.作用地点的海拔高度不超过2000m。

4.使用地点空气相对湿度不大于90%。

5.制动器周围不得有易燃易爆及足以腐蚀金属和破坏绝缘的气体和导电尘埃。

型号

制动轮

直径

/mm

制动力矩

/N·m

退 距

/mm

质 量

/kg

配  用  电  磁  铁

总质量

/kg

型 号

额定推力

/N

行 程 /mm

操作频率

/(次·h^-1)

电 流 /A

质 量

/kg

初始

最大

启动

工作

JZ-100

100

20

0.5

12.5

MZD

JZ-100

320

3

5

1200

3

0.020

3.5

16

JZ-200

200

160

0.6

19

MZD

JZ-200

1600

3

7

1200

3

0.020

7

26

JZ-300

300

500

0.8

52

MZD

JZ-300

3150

3.5

7

1200

4

0.020

12

64

JZ-400

400

1250

0.8

100

MZD

JZ-400

6300

4.5

8

900

6

0.025

17

117

JZ-500

500

2500

0.8

167

MZD

JZ-500

10000

5

9

900

8

0.030

33

200

JZ-600

600

5000

1.0

345

MZD

JZ-600

16000

5

9

600

10

0.040

72

417

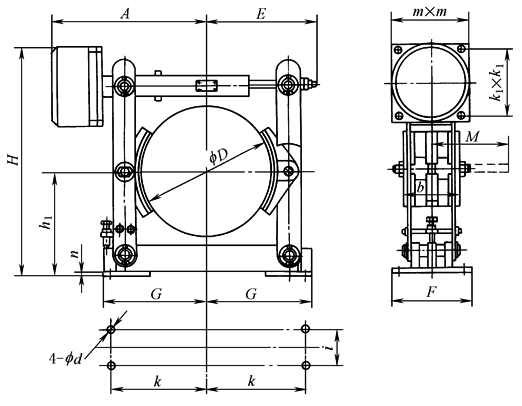

型号

基  本  尺  寸  /mm

A

b

D

d

E

F

G

H

h₁

i

k

k₁

M

m

n

JZ-100

200

70

100

13

140

75

125

300

100

40

110

78

110

100

6

JZ-200

270

80

200

17

215

100

208

435

170

60

175～190

105～110

126

145

8

JZ-300

350

140

300

22

295

130

290

600

240

80

250～270

125

160

155

10

JZ-400

465

180

400

22

350

180

350

765

320

130

325

170

210

200

12

JZ-500

565

200

500

22

490

200

405

950

400

150

380

200

250

230

16

JZ-600

675

240

600

26

560

220

500

1160

475

170

475

230

305

270

18

注：1.资料来自焦作制动器有限公司的样本。

2.安装尺寸符合JB/ZQ 4388—1997标准。
